Как сделать солнечную батарею своими руками?
- монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
- поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
- аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.
Выбор определенного типа зависит от ваших пожеланий и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать монокристаллические преобразователи, так как у них самый высокий КПД.

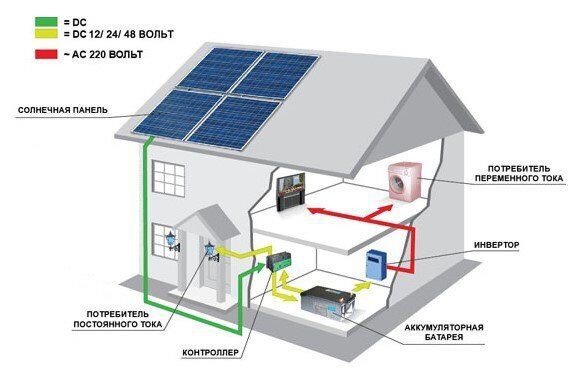

Подключение солнечных панелей, схемы соединения с инвертором и контроллером
Подготовка инструментов и выбор материалов
Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:
- Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
- Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
- Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
- Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
- Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.
- Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
- Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.
Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.
Для чего нужна сетевая электростанция Энерговольт

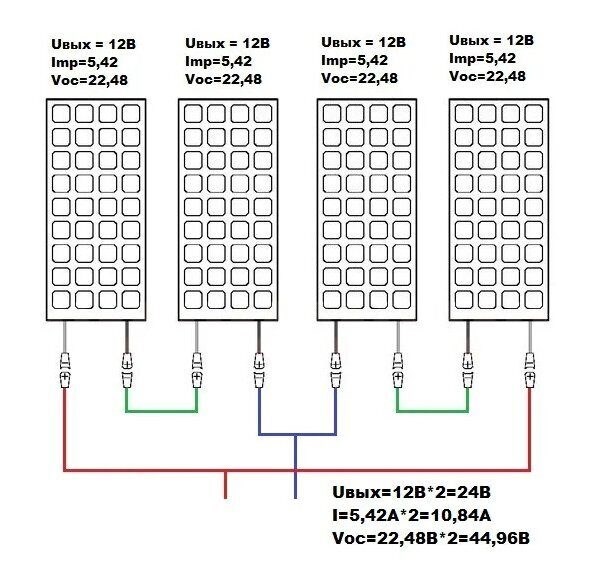

Бывает 3 возможные схемы, которые помогут соединить между собой солнечные панели Энерговольт: параллельная, последовательная, а также последовательно-параллельная. Далее более подробно о каждой из схем.
Чтобы не ошибиться, необходимо просто к выходам и входам панелей присоединять клеммы одинакового знака. Наиболее удобные коннекторы типа Y.

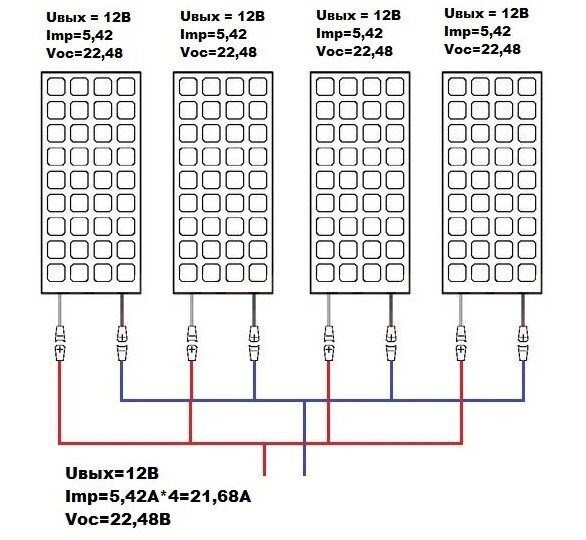

Благодаря этой схеме можно увеличивать ток, при этом, не повышая напряжение панелей. Например, установлено 4 панели от Энерговольт и каждая по 12В, при напряжении 22.48В, максимальный ток 5.42А. Замерив напряжение холостого хода и номинальное напряжение, можно увидеть, что показатели не изменились. Однако максимальная мощность выглядит как 5,42А*4=21,68А.
Солнечная батарея своими руками: пошаговый мастер-класс
- солнечные панели определенного типа;
- контроллер заряда аккумуляторов;
- инвертор входит не в каждый комплект;
- несколько вариантов аккумуляторных батарей (зачастую гелевые);
- устройства защиты (предохранители, автоматические выключатели);
- кабели сечением не менее 4 мм.

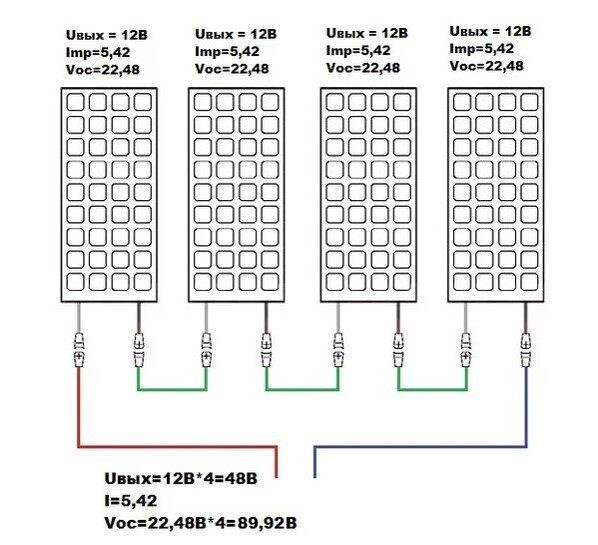

Последовательное соединение
Видно из схемы, что минусовая клемма от первой панели подключается к плюсовой клемме второй, а минусовая второй к клемме третьей и далее по этой же схеме. При таком соединении показатели напряжения панелей суммируются. Схема позволит добиться даже показателя в 220В, однако это делают крайне редко.
Приведем пример для лучшего понимания. При наличии 4 панелей Энерговольт номинальной мощностью по 12В, Voc: 22.48В (показатель напряжения холостого хода) в итоге получаем 48В. Напряжение холостого хода = 22,48В*4=89,92В. Однако максимальная мощность тока останется прежней.
Чтобы не снижать эффективность системы в целом, необходимо использовать солнечные панели с одинаковыми значениями Imp.
Как подключить солнечную панель к контроллеру заряда
Это оборудование применяется в системе с аккумуляторами для контроля их уровня зарядки. То есть, сбрасывает излишки электроэнергии на них и предотвращает накопление в случаи полного заряда. Так же дает возможность подключения приборов с низким номинальным напряжением — 12В, 24В, 48В и тд. (в зависимости от того как соединены панели).
Подключение производится следующим образом. Контроллер имеет 3 пары контактов на панели (это стандартный вариант, есть варианты с другим количеством клемм, тогда нужно изучать инструкцию производителя к этому оборудованию):
Сначала рекомендуется подключить аккумуляторные батареи что бы проверить оборудование. Затем сами панели, после уже потребитель, если он предусмотрен в схеме.

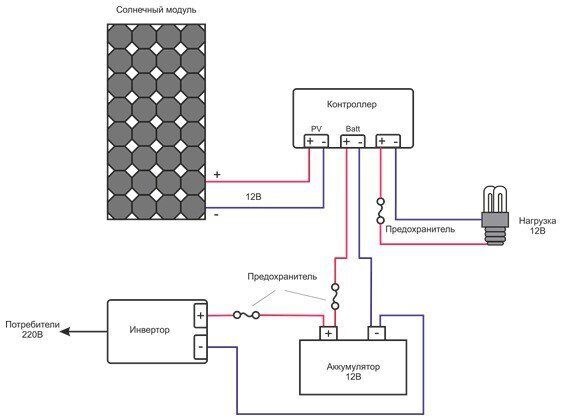

Схема подключения, которая была в документации к контроллеру. Все достаточно просто и понятно.
Важно. Необходимо соблюдать полярность всей системы, иначе она не будет работать, возможно выйдет из строя сам контроллер. Если вы будете подключать систему к сети, это особенно важно, иначе замыкание выведет из строя все оборудование.
Видео обзор подключения
Варианты подключения
- Солнечные панели или батареи — могут быть монокристаллические и поликристаллические. Чем отличаются и какие выбрать читайте здесь.
- Инвертор — для чего он и как его выбрать читайте в этой статье.

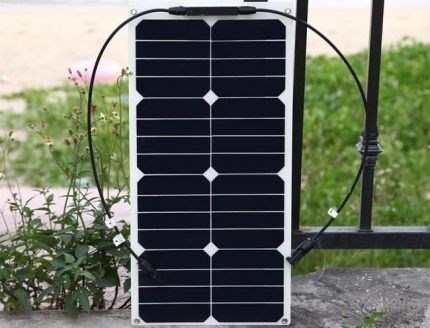

- Коннекторы для солнечных батарей — предназначены для быстрого подключения провода к панелям. Если бюджет ограничен, можно использовать пайку, но данное соединение намного удобнее.
- Кабель, используется одножильный медный в двойной изоляции, стойкий к любым атмосферным воздействиям, сечение от 1.5 мм.
Подключение к аккумулятору
Подключать аккумуляторы можно и напрямую к панелям, без использования контроллера. Однако это делать не желательно по нескольким причинам, самой важной из которых является «перегрев батарей», то есть избыточная бесконтрольная зарядка, которая снизит их срок эксплуатации.
Данный прибор преобразовывает напряжение, вырабатываемое панелями или отдаваемое аккумуляторными батареями в 220В, после чего его можно использовать в бытовых целях. Есть инверторы, выдающие 380В, однако такие системы в домашних условиях используются крайне редко.
Сам процесс подключение достаточно прост, подсоединяем клеммы, обязательно соблюдая полярность, от аккумуляторов или непосредственно от солнечных панелей, если у вас система без контроллера и АКБ.
Как рассчитать мощность инвертора. Для начала необходимо выяснить напряжение и общую мощность собранной вами системы панелей:
