Самостоятельное подключение электроплиты к сети 220 В, 380 В
- 1 Схема и способы подключения
- 2 Электрические параметры и номиналы автоматов защиты
- 3 Провод и его параметры
- 4 Как подключить электроплиту к сети 220 В
- 4.1 Подключение кабеля к электроплите
- 4.2 Установка вилки
- 4.3 Как определить фазу в установленной розетке
Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.
Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.
Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.
Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Схема подключение электроплиты сети 220В в квартире: какой провод В нем указывается, какие аппараты защиты использовать для подключения данной модели, каким кабелем выполнить электропроводку к плите. Спрашивайте, я на связи!Подключение электроплиты своими руками: пошаговая инструкция
Провод и его параметры
В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.
Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.
При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.
Подключение к трехфазной линии
Если речь идет о загородном доме, то установка электроплиты пойдет немного по другим правилам. Все дело в том, что в данном случае необходимо использовать трехфазное подключение.
- Итак, первым делом необходимо определить место расположения плитки.
- Затем следует проложить соединительный провод.
- После этого следует установить выключатель, рассчитанный на силу тока от 16 ампер.
- Следующим шагом станет подключение провода к розетке.
- После этого нужно подключить вилку к проводу, а сам шнур закрепить на задней панели оборудования. Подсоединять провод следует в электрическом щитке.
Ставить плитку необходимо таким образом, чтобы корпус и элементы, которые находятся не под напряжением, не соприкасались.
На данном этапе установку электрической плиты можно считать завершенной. Еще раз повторим, что если приведенная выше инструкция непонятна для вас, то лучше доверить данную операцию специалистам во избежание неприятностей.
Подключить электроплиту своими руками: схемы подключения к однофазной, трехфазной сетиТо, что придется тянуть новую нитку – не обсуждается. Особенно это касается домов еще постройки советских времен. Тогда и в помине не было электроплит и иных мощных бытовых приборов, поэтому и при расчете внутриквартирной проводки они не учитывались.Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Как подключить варочную панель к однофазной и трехфазной сети | Мы строители ✔1 Тогда и в помине не было электроплит и иных мощных бытовых приборов, поэтому и при расчете внутриквартирной проводки они не учитывались. Спрашивайте, я на связи!Как подключить электроплиту?
- Сначала следует отключить автоматический выключатель, который отвечает за питание однофазной сети;
- Длина провода для запитки не должна превышать 2 метров. Такая длина обусловлена необходимостью иногда передвигать устройство.
- После этого нужно провести инспекцию кабеля и удостовериться в том, что провод имеет корректное поперечное сечение и предохранитель. После данной операции нужно будет снять крышку блока питания оборудования.

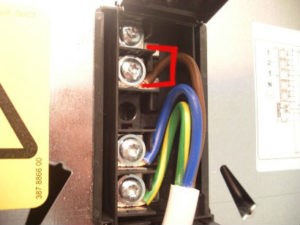

- Теперь необходимо установить медные перемычки, которые имеют сечение 6 квадратных миллиметров в расстояние между клеммами. Данными изделиями должно комплектоваться каждое устройство.
- После этого к клеммам следует подключить ноль, фазу и землю. На данном этапе крайне важно убедиться в надежности соединения контактов. Если этого не произойдет, то впоследствии может случиться возгорание проводки.
- Фазу следует проверять индикатором, а нулевую жилу пробником.
Выбор и определение характеристик материалов
Кабель
То, что придется тянуть новую нитку – не обсуждается. Особенно это касается домов еще постройки советских времен. Тогда и в помине не было электроплит и иных мощных бытовых приборов, поэтому и при расчете внутриквартирной проводки они не учитывались.
Материал жил
Только медь. Об этом ясно сказано, например, в пункте 7.1.34 ПУЭ. Справедливости ради (и для расширения кругозора) можно отметить, что разрешается прокладка и кабелей алюминиевых, но при условии, если сечение не менее 16 «квадратов». Понятно, что для квартиры – не вариант.
Количество жил
Речь идет о подключении к однофазной сети. Следовательно, не менее трех – фаза, ноль, земля. Хотя целесообразнее приобрести 4-х жильный кабель. Мало ли что случится, а резерв всегда должен быть. Немного дороже, но предусмотрительность не помешает, особенно если учесть, насколько это хлопотное дело – замена кабеля в квартире.
Сечение жил

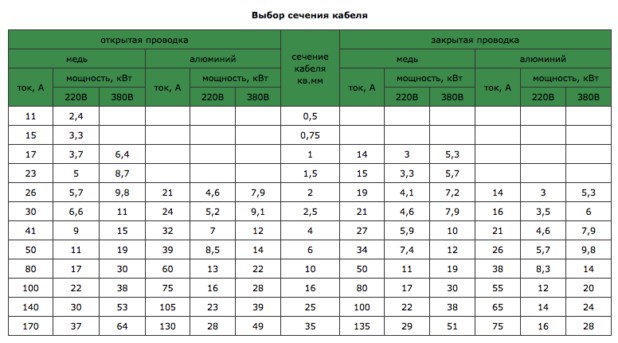

Тем, у кого по какой-то причине отсутствует паспорт электроплиты, можно рекомендовать воспользоваться данными из таблицы.
Марка кабеля
О том, какой лучше всего подходит для квартиры (прокладки внутри частного дома), подробно рассказывается здесь. Поэтому повторяться не имеет смысла.
Другие элементы схемы
- Автоматический выключатель (А) – не менее 20.
- УЗО. Данное устройство монтируется последовательно с АВ (и после), а его номинал «привязывается» к току срабатывания автомата. Значение должно быть выше на одну ступень. То есть, если для АВ оно 20, то для УЗО – 25. Соответственно, для 32 – 40.
ПУЭ разрешает не устанавливать УЗО в цепь питания стационарного оборудования (пункт 7.1.79). Но рекомендуется его все-таки использовать в схеме. Если читатель ознакомится с назначением и принципом функционирования таких устройств, то поймет полезность этого замечания.
Два вышеуказанных защитных устройства можно заменить одним – дифференциальным автоматом. Если в силовом щитке мало место – отличное решение проблемы.
Розетка, вилка
В принципе, вилку на кабель можно и не ставить, и сделать прямое подсоединение.
Но с точки зрения ТБ и удобства эксплуатации электроплиты – не самый лучший вариант. К примеру, как ее отодвинуть от стены во время проведения уборки в помещении?
Все изделия (вилка, розетка) должны подбираться под расчетную (указанную в паспорте) силу тока!
Подключение электроплиты к однофазной сети - инструкция с видеоПравильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Как подключить электроплиту к однофазной и трехфазной сети питания На плите должны быть соединены одной перемычкой контакты 1,2,3 это будет фаза красный или коричневый проводники , второй контакты 4 и 5 это нейтраль или ноль голубой или синий , шестой контакт это земля зеленый или желто-зеленый. Спрашивайте, я на связи!Инструкция для подключения к однофазной линии
