Как Подключить Ходовые Огни на Ваз 2110 Как осуществляется монтаж

Способы подключения дневных ходовых огней

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Способы подключения дневных ходовых огней

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Правила установки, схемы подключения ДХО с отключением и штрафы в России Если вы купили готовые светодиодные ДХО от известных производителей, то процесс монтажа световых элементов пройдет намного проще. Спрашивайте, я на связи!

Как установить ходовые огни: через стабилизатор напряжения, через реле, автоматическое включение

Самостоятельное подключение нештатных ДХО от генератора машины через четырехконтактное реле

В качестве инструментов и материалов для операции служат:

  • обжимное устройство или пассатижи;
  • кусачки, паяльник и нож;
  • зажигалка или фен (необходимы для укладки термоусадочной ленты);
  • двухжильный провод для соединения пары фонарей между собой;
  • одиночные провода;
  • четырехконтактное реле на 12 В;
  • термоусадочная лента;
  • пластиковые хомуты;
  • предохранитель на 10 А;
  • кнопка для принудительного отключения «автоматики».

подключение дхо от генератора

Рассмотрим, как подключить ДХО от генератора через четырехконтактное реле:

  • 87-й контакт подводится к плюсу дневных ходовых огней;
  • 86-й контакт тянется на плюс габаритных огней;
  • 85-й контакт подводится к плюсовому выводу от замка зажигания;
  • 30-й контакт ведется к плюсовому выводу генератора (D+) через предохранитель 10А.

Непосредственно к минусовым выводам фонарей припаиваются и обжимаются клеммы под болт. Производится изоляция термоусадкой и клеммы прочно крепятся посредством болтового соединения к массе автомобиля. Кнопка принудительного выключения DRL встраивается между генератором и четырехконтактным реле, т.е. между 30 контактом и выводом D.

К сведению

  • Альтернативой подключению от генератора может служить технология подсоединения от аккумуляторной батареи. В этом случае 30-й контакт подсоединяется к положительной клемме АКБ и ходовые огни загораются при включении зажигания.
  • На 86-й контакт реле дополнительно можно присоединить «+» от ручника. Тогда при активировании стояночного тормоза ДХО будут гаснуть.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Установка ходовых огней на авто своими руками Аккумулятор дольше держит заряд, генератор его быстрее заряжает, и в целом его ёмкость падает дольше, то есть срок службы удлиняется. Спрашивайте, я на связи!

Лайфхак: как подключить ДХО от генератора автомобиля? |

  • мощные светоизлучающие диоды должны обязательно выключаться при активировании головного света, в качестве которого выступают «ближний», «дальний» или световой поток от ПТФ;
  • ДХО должны автоматически запускаться при передвижении органа, управляющего режимами работы двигателя, в положение «включено»;
  • должна быть обеспечена возможность выключения ходовых огней без помощи постороннего инструмента, т.е. кнопкой.

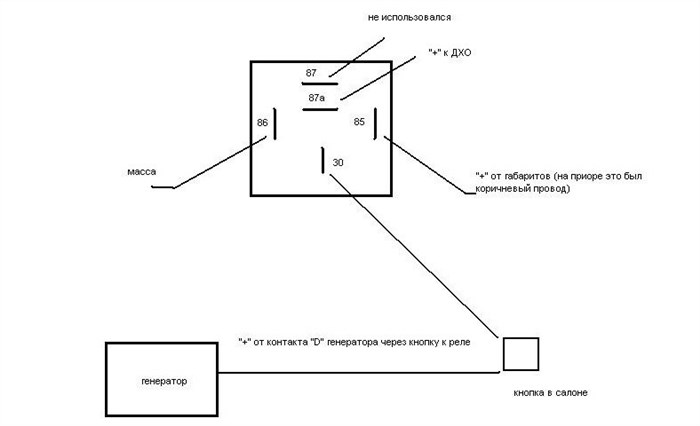

Тематическое руководство: как подключить ДХО от штатного генератора через пятиконтактное реле

Схема с пятиконтактным реле предусматривает задействование только четырех контактов и может быть использована для подключения дневных ходовых огней на Лада Приора ВАЗ 2170. Выход №87 не используется. В остальном процедура присоединения DRL через реле такова:

  • к 30-му контакту подводится плюс от вывода «D» генератора;
  • на 85-й выход присоединяется плюсовой провод от габаритов;
  • с контакта 87а снимается «+», который уходит на питание блоков дневных ходовых огней;
  • 86-й вывод соединяется с массой автомобиля в любом подходящем месте.

как подключить дхо через реле от генератора

Такое подключение ДХО от генератора предусматривает еще и использование кнопки. Управляющий механизм встраивается в магистрали между генератором и 30-м контактом реле. При включенной кнопке суть функционирования схемы выглядит следующим образом:

  • при включении двигателя «+» от генератора идет через включенную кнопку на 30-й контакт реле, откуда ток поступает на положительные выводы DRL (отрицательные выводы подключены к массе), в результате чего светодиодные огни загораются;
  • при использовании «габаритов» катушка между контактами 85 и 86 активируется и 30-й контакт соединяется с 87-м, на выход 87а ток не поступает и огни гаснут.

Как подключить дневные ходовые огни?

Как подключить дневные ходовые огни своими руками? Вариантов подключения оптики существует множество, мы уделим внимание наиболее востребованным из них.

Вариант 1

Способ монтажа оптики ДХО

Для начала рассмотрим автоматическое включение ДХО своими руками с отключением при остановке двигателя. Схема представлена выше, она на 100% соответствует всем нюансам ПДД. Следует также отметить, что эта схема проверялась на всех ТС российского производства. В данном случае источником данных о движении машины является датчик скорости.

Выходы 1-1 необходимо подсоединить своими руками к участку цепи от переключателя ближнего света к выходу 85. Если когда авто стоит с включенным зажиганием вы желаете, чтобы в нем были активированы ближние огни, а не габаритная оптика, то контакты следует подключить параллельно. Для реализации схемы может применяться любое реле, обладающее размыкающей парой контактов.

Вариант 2

Обратите внимание — датчик давления масла, через который будет поступать сигнал, должен быть полностью исправным. Если регулятор будет выдавать неверную информация о давлении масла, работа системы может быть нарушена. Следует отметить, что в качестве оптики в этом случае вполне возможно применять противотуманки или ближние огни.

Вариант 3

Далее, необходимо демонтировать и разобрать контрольный щиток приборов, контакт подключается с выходом Х1. Затем надо демонтировать кнопку, через которую будет активироваться оптика. Другой конец провода необходимо вмонтировать в разъем. Затем клавишу можно вмонтировать обратно и посмотреть, как она работает (автор видео — Вячеслав К).

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Где взять плюс под капотом для дхо – АвтоТоп Если лампочки ДХО и поворотник конструктивно расположены в одной лампе, у них всё равно есть разные контакты, которые подключаются по приложенной схеме. Спрашивайте, я на связи!

Способы подключения дневных ходовых огней – Поделки для авто

  • регулятор для активации огней в автоматическом режиме;
  • контроллер, предназначение которого заключается в управлении оптикой;
  • одно реле, необходимое для активации оптики;
  • сами огни.
