Как подобрать трансформатор для светодиодный подсветки?
Блоки питания для светодиодный подсветки предназначены для преобразования переменного напряжения 220 В в постоянное напряжение светодиодный подсветки рекламной конструкции.
С самого начала стоит обратить внимание на тот факт, что светодиодные ленты могут записываться от двух типов напряжений: 12В и 24В. Таким образом, блок питания светодиодный подсветки должен обеспечивать на выходе необходимое напряжение. В списке технических параметров светодиодов, лента или матрицы находим требуемое напряжение питания и по этому параметру подбираем блок питания.
Проходные блоки (их, отчего-то принято называть «трансформаторы») – эти блоки питания можно «врезать» в сеть напряжения. Т.е. с двух сторон в специальные разъемы поджимаются провода. С одной стороны 220 Вольт, а с другой – 12; провода, которые подключаются к светодиодным матрицам. Блоки питания бывают различной мощности: 1000 мА , 1500 мА, 2500мА, 3000мА.
К примеру, светодбодная матрица потребляет ток 120мА, соответственно на блок питания 1000мА можно установить до 8 светодиодных матриц.
Для подбора необходимого блока питания, нам необходимы такие показатели, как: потребляемая мощность на метр ленты и общая длина светодиодный ленты. Если, к примеру, Pленты=4,8 Вт/м, а общая длина = 3 метра, то потребуется блок питания с мощностью не менее 20 Вт.
Как подобрать трансформатор для светодиодный подсветки?
Влаго- и пыле- защита блоков питания

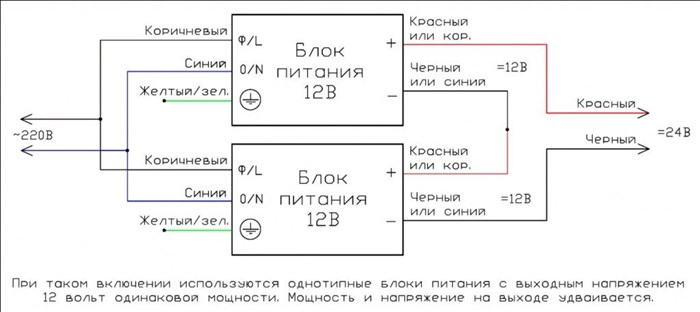

Все провода нужно подключать последовательно, т.е. к разъемам самих матриц если в левую половину подключаешь красный провод, то и в остальных разъемах нужно подключать также.
Если говорить проще, то от светодиодных матриц отходят двужильные провода: красный и черный. Их нужно скрутить в общую скрутку: плюсовые провода — в одну смотку (условно плюс), черные провода — в другую смотку (условно минус). Затем подключить к блоку питания.
При неправильном подключении ничего не перегорит, просто светодиоды замкнуться и не будут светиться.
Степень защиты корпуса блока питания от проникновения жидкости и пыли (класс защиты IP)
При выборе блока питания следует учитывать условия, в которых он будет находиться, если это обычное сухое жилое помещение, то подойдет блок питания в защитном кожухе с IP20 (защита от проникновения твердых предметов 12,5 мм, защиты от влаги нет).

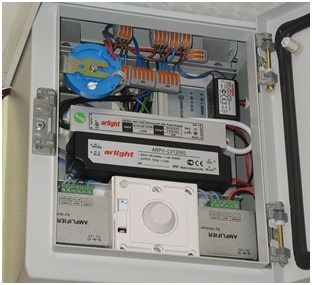

Блоки питания и комплектующие для лент рекомендуется устанавливать в щитовые.
Установка светодиодной ленты в ванную комнату или помещение с повышенной влажностью требует класса защиты не менее IP65 (пылезащищен, защита от струй воды).
А. Б.
(А) Герметичный алюминиевый блок питания IP67 и (Б) блок питания в защитном кожухе IP20.
В условии использования на улице нужно предусматривать степень защиты IP67, такая степень обеспечивает защиту от струй воды под давлением во всех направлениях, возможно даже кратковременное погружение в воду до 1 м. Если необходима работа в погруженном режиме, то тогда используется максимальная защита IP68 или IP69 (при большом давлении воды).
При подборе мощный источников напряжения для светодиодных лент необходимо учитывать, что на блоках питания без защиты от влаги и пыли стоят вентиляторы. Данные вентиляторы сильно шумят при работе и могут создавать дискомфорт. Поэтому в дорогих проектах мы рекомендуем использовать источники напряжения в алюминиевом корпусе с пассивным охлаждением.
Блок питания для светодиодной ленты: критерии выбора, виды и подключение
Пример подбора источника напряжения для светодиодной ленты
Рассмотрим следующий пример: нужно сделать декоративную светодиодную подсветку в ванной комнате по периметру потолка общей длиной 8 м.

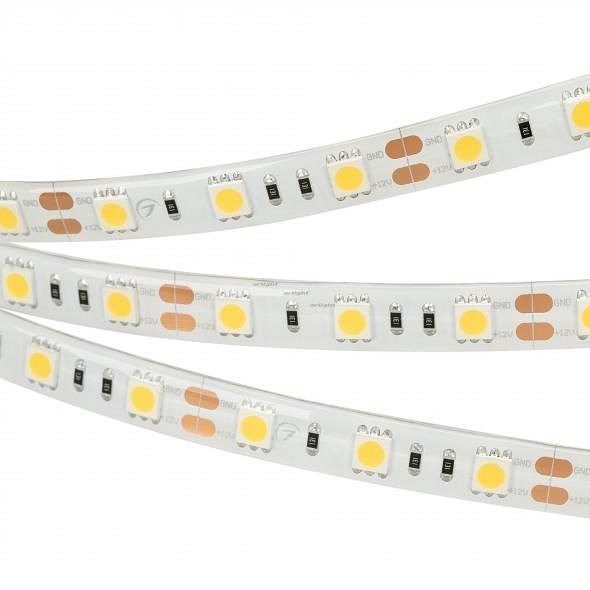

Выбираем подходящую светодиодную ленту с защитой IP65, например, лента Arlight RTW 2-5000SE 24V White 2X (5060,300 LED,LUX), мощность 72 Вт на 5 м.
Округляем в большую сторону и получаем, что нужно взять блок питания мощностью 150 Вт, его выходное напряжение 24 В, защитане менее IP65, например, блок питания ARPV-SS24150 (24V, 6.3A, 150W).
Подбор блоков питания для светодиодной ленты.
Для правильного подбора блока питания (БП) для системы светодиодной подсветки необходимо знать параметры подключаемой светодиодной ленты и параметры предлагаемых блоков питания.
Первый параметр ленты, влияющий на выбор БП – напряжение питания ленты. Чаще всего это 12 или 24 вольта. На какое напряжение рассчитана лента, на такое же напряжение выбирается и блок питания.
Следующий показатель – длина подключаемой к БП ленты. Тут все просто. Длина – есть длина. Измеряется в метрах.
С лентой разобрались, теперь разбираемся с блоками питания. Основные характеристики БП – выходное напряжение, максимально допустимый ток, который может длительное время отдавать блок питания в нагрузку, и выходная мощность блока питания.
С выходным напряжением все просто. Лента 12-ти вольтовая, и блок питания нужен на 12 вольт, лента на 24 вольта – блок питания берем на 24 вольта.
А выходная мощность блока питания – это как раз тот параметр, который нужен для наших расчетов.
Для наглядности, давайте рассмотрим расчет требуемого БП на примере.
1. Имеем комнату со сторонами 5х4 м. Хотим расположить ленту за карнизом по периметру комнаты. Длина периметра в таком случае составит 18 м. Соответственно, такой же длины у нас будет и лента.
2. Выбираем ленту не самую слабую, но и не самую яркую, например, ленту с артикулом 010346, модель RT 2-5000 24V Warm 2x (3528, 600 LED, LUX).
3. Из обозначения видно, что это лента длиной 5 метров, с питанием 24 вольта, теплого белого цвета, двойной плотности (но не двухрядная), светодиоды 3528 (размер SMD корпуса светодиода 3.5х2.8мм), 600 светодиодов на 5 метров (или 120 светодиодов на метр).
4. Из характеристик, имеющихся на сайте или указанных на упаковке, узнаем, что потребляемая мощность этой ленты – 48 ватт на 5 метров (9.6 Вт/м)
5. Умножаем длину ленты на потребляемую мощность 18*9.6 = 172.8 Вт.
6. Добавляем минимум 10-ти процентный запас по мощности, получаем 182.8 Вт.
7. Выбираем ближайший по мощности блок питания с округлением в большую сторону. Это блок питания мощностью 200 Ватт с выходным напряжением 24 вольта (как мы помним лента у нас с питанием 24 вольта).
8. Смотрим на сайте габариты блока питания. Артикул 013138, модель ARPV-24200 (24V, 8.3A, 200W) — 238x130x60 мм.
a) нормально, габариты устраивают – оставляем как есть;
b) ого! куда же я его такой здоровый дену? – делим ленту на два участка, выбираем два блока питания меньшего размера и, соответственно, меньшей мощности — по 100 ватт каждый — и подключаем к каждому блоку питания по 9 метров ленты;
c) опять не помещается — делим ленту на четыре фрагмента, ставим четыре блока питания по 50 ватт.
Удобнее всего монтировать оборудование, когда один блок питания устанавливается на каждые 5 или 10 метров ленты.
Особенности выбора блока питания для системы с регулировкой яркости или системы с многоцветной лентой.
