Маркировка проводов при монтаже электрощита

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

Отличие кабеля от провода очень простое. В кабеле под общей оплеткой находится несколько изолированных проводов. Например, ходовой кабель ВВГ-3х1,5 имеет изоляцию черного цвета, в которой находятся три провода сечением 1,5 мм2, каждый в своей изоляции. Цвет изоляции проводов в кабеле – белый, синий (бело-синий) и желто-зеленый.

При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.

Если вы используете другой, поделитесь в комментариях.

УЗО

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Сборка электрощитка своими руками 220в в квартире — порядок работ В классическом виде электрощит выглядит как металлическая коробка с дверцей, а внутри установлены различные устройства и счетчик или счетчики, если щит относится, например, к нескольким квартирам, расположенным на одной площадке в подъезде. Спрашивайте, я на связи!

Маркировка проводов при монтаже электрощита –

Этап 1. Прокладка кабелей

На этом этапе протягиваю кабели от щитка до коробок. Как и писал выше, концы обматываю белой изолентой, на которой пишу сокращенно название потребителя (группы) и ставлю порядковый номер.

Подписанные кабели приходят к месту установки щитка

Название и номер аккуратно заношу в список около щитка.

Список групп потребителей около электрощитка (черновик, знал бы что фото пойдет на сайт – постарался бы аккуратно))

Потом этот список лучше продублировать у себя в блокноте, так как черновичок на стене может исчезнуть при появлении работяг штукатуров-маляров.

Ценность этого списка при окончательном подключении электрощитка будет примерно такая, как ценность карты в пиратском сундуке.

Кстати, не поленитесь (или дайте поручение заинтересованному лицу) перенести потом названия групп электропотребления на щит, непосредственно под каждый автомат. Это можно сделать обычным тонким маркером, а можно пойти дальше – распечатать надписи на принтере. Иначе листик обязательно потеряется, и через год-другой придется щелкать автоматами или спрашивать у местных “А это что у вас?”

Электрощит с листиком. Обязательно перенести надписи на постоянную основу!

крепление автоматов на динрейке

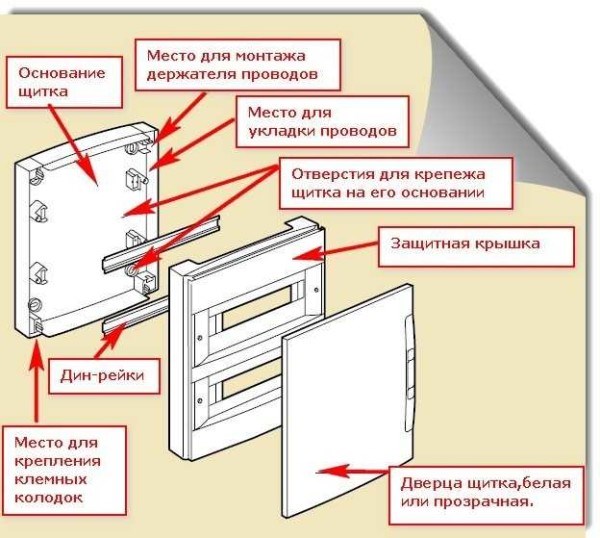

Виды электрощитков

  1. Пластиковые электрические щитки имеют привлекательный вид, защищены от коррозии и гниения, устойчивы к пожарам. С имеющимся многообразием цветовой гаммы таких щитов, они могут стать хорошей частью интерьера и дополнить его. Такой вид щитков бывает и антивандальным, и его можно смело устанавливать на улице – они достаточно ударопрочны;
  2. Металлические щитки – старые добры щитки, проверенные большим промежутком времени. Но в последнее время они начинают уступать электрощиткам, изготовленным из других материалов. Сейчас значительной разницы в материалах этого изделия нет. Иногда производители миксуют разные материалы в одном изделии;

Для сборки электрощита в первую очередь вам пригодятся:

Дифференциальный автоматический выключатель

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода. Спрашивайте, я на связи!

Наклейки для электрощитов в квартиру и дом! Маркировка220

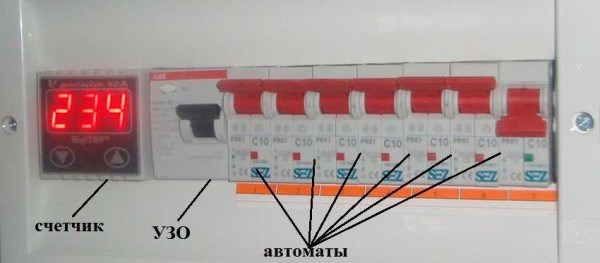

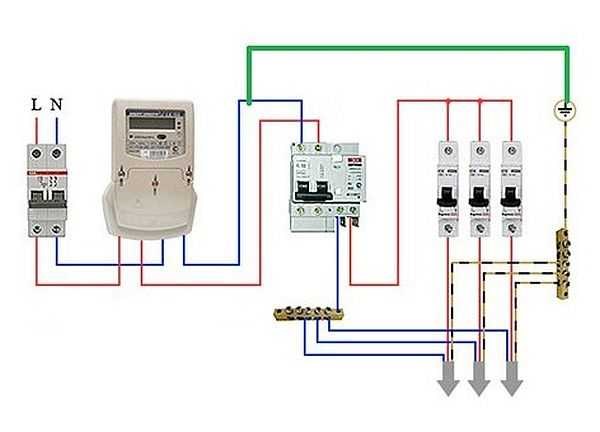

  1. Вводное коммутационное устройство (автомат) – его ставят для защиты всего контура электропроводки. Для удобства перед ним ставят рубильник, который в свое время обесточивает всю сборку в целях замены компонентов;
  2. Счетчик – замеряет потребленную энергию. Иногда счетчик ставится отдельно от щитка;
  3. УЗО (устройство защитного отключения) – его прямой функционал – защита от пожаров и поражения током;
  4. Линейные автоматы – в случае обнаружения короткого замыкания или перегрузки тока, включают защиту проводки и техники от повреждений;
  5. Дифференциальный автомат – его можно установить вместо двух важных элементов – автомата и УЗО;
  6. Дин-рейка – неотъемлемый элемент электрощита, ее ставят на задней стенке корпуса щита;
  7. Соединительные шины – подключают и объединяют рабочие нули и провода заземления. В электрощитке ставят и заземляющие шины, и нулевые;
  8. Распределительные шины – связывают линейные автоматы УЗО и дифавтоматы.

Для чего необходим электрощит

Главным функционалом электрощита является распределение приходящей в него электрической мощности по нескольким каналам, защита сети от перегрузок и пожаров.

  • Благодаря этому, предотвращается перегрузка одного из каналов и сгорание электроприборов.
  • Также риск короткого замыкания сводится к нулю.
  • Старая распределительная коробка во многом уступает такому современному устройству.
  • Немного раньше для починки какого-то отдельного элемента требовалось отключение электроэнергии по всему помещению.

Сейчас достаточно выключить лишь тумблер, ответственный за определенный участок.

Наклейки для щита в дом

Варианты наборов

Набор маркировки для электрощита 2

Если вы занимаетесь электромонтажными работами, или просто хотите подписать свой щит, так чтобы все было интуитивно понятно, просто и красиво, тогда набор готовых наклеек, вам подойдет, как не что лучше! Просто берете нужную наклейку для каждого автомата и наклеиваете их по отдельности.

Монтаж электрического щитка своими руками: инструкция, как собрать электрощиток схема монтажа основных элементов
Список групп потребителей около электрощитка (черновик, знал бы что фото пойдет на сайт – постарался бы аккуратно))
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Маркировка электрощитов. Изготовление наклеек для электрощита. Как и писал выше, концы обматываю белой изолентой, на которой пишу сокращенно название потребителя группы и ставлю порядковый номер. Спрашивайте, я на связи!

Что входит в современный электрощит. Основные комплектующие для домашних электрощитов » Сайт для электриков — статьи, советы, примеры, схемы

Электропочта
Замена электрики
Ремонт электрики
Монтаж электрики

Электрик — Вызвать электрика — Электрик на дом — Электропроводка — Электрика под ключ — Цены на услуги электрика
Установка электрики — Галерея электрики — Вакансия электрик

Маркировка электрических щитов используемых в квартирах и частных загородных домах в принципе не регламентирована ПУЭ (правилами устройства электроустановок) и Вас никто не обязывает искать и покупать наклейки или бирки для маркировки электрических цепей, а также устройств коммутации — автоматов, узо и т.п.

В первую очередь маркировка электрического щита производится для себя. Т.е. после установки и подключения электрощита в квартире, загородном доме или офисе, Вы должны знать где и какая электрическая линия отключается — свет, розеточные группы, кондиционер, стиральная машина и т.д.

В большинстве случаев помимо изготовления и маркировки электрощита, необходимо выяснить назначение того или иного автомата защиты или иного прибора установленного в электрощите.

Маркировка электрических щитов дает возможность управления линиями электропроводки, а именно включением и отключением подачи электроэнергии непосредственно необходимой группы розеток, выключателей, либо иной линии электропроводки.

В том случае если электрощит состоит из большой группы автоматов, например в офисном помещении, или в загородном доме, то маркировка автоматов защиты и линий электропроводки, подходящих к ним является необходимостью для дальнейшей беспроблемной эксплуатации системы электроснабжения объекта.

Маркировка уже установленного и эксплуатируемого электрощита производится путем “прозвонки” линий электропроводки отходящих по помещениям объекта, с дальнейшей маркировкой автоматов и устройств защиты, установленных в электрическом щите.

Изготовление наклеек и маркировочных бирок на панель распределительного щита, производится непосредственно после сборки распределительного устройства, либо перед началом эксплуатации системы электроснабжения.

Наша компания производит работы по сборке электрощитов с последующей маркировкой устройств защиты, а также производит маркировку на уже установленных распределительных и вводных электрощитах.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Виды и типы УЗО Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут. Спрашивайте, я на связи!

Виды и размеры электрощитков
