Соединение проводов сжимами
Мастера в области электрики часто сталкиваются с проблемами отсутствия напряжения, что происходит по совершенно разным причинам. Часто такая ситуация происходит при плохом контакте между кабелями в щитке, коробочках по распределению мощности, а также в других пунктах передачи усилий.
Да, главной проблемой этого нарушения является то, что при старом оборудовании нагрузка стала достаточно высокой, в результате чего кабеля не выдерживают ее. Все используют дома электрические чайники или другие электрические приборы, которые не только делают нашу жизнь максимально удобной, но и увеличивают общую нагрузку электричества.
Если сравнивать наше время с прошлым веком, важно понимать, что раньше часто использовали скрутку. В настоящее время есть огромное количество разных методов, с помощью которых можно качественно и надежно соединить провода. Среди таких видом отметим самозажимные клеммники, сварка, пайка, а также другие варианты.
Прежде всего, ответвительный элемент можно установить при использовании специальных устройств, которые можно назвать «зажим орех» или «зажим типа орех». Данные элементы являются очень распространёнными в подобных видах работ.
Ответвительный провод, в большинстве случаев, устанавливают с помощью указанной детали. Если провод отводится в многоэтажном доме, где электричество поступает в каждую отдельную квартиру, то именно ответвительный вариант будет идеально подходить для проводки провода от главной линии.

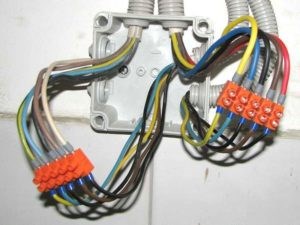

Соединение проводов в распределительной коробке для электропроводки
- Голые части провода зачистите с помощью наждачной бумаги. Перед этим обработайте провод кварцевазилиновой пастой и начинайте ответвлять.
- Открытый провод протрите чистым материалом и еще раз обработайте указанной пастой.
- При подготовке зажима следует разобрать плашку и почистить все ее контакты с помощью ацетона.
- Обязательно проверьте исправность всех элементов «ореха», в том числе резьбовые соединения.
- Наживить два винта напротив желоба без приложения особых усилий.
Конструкция
Характеристика данного элемента не отличается никакими особенными деталями. Зажим сделан в закрытом специальном корпусе из поликарбоната. Внутри изделия расположен сердечник, который изготовлен из качественной стали.
Также, здесь находится пластина и несколько плашек. После проведения установки последние элементы сжимаются с помощью специальных болтов.
Чтобы получить доступ к внутренним частям конструкции, следует аккуратно разобрать весь корпус. Для этого стоит снять два кольца, которые находятся по бокам устройства.
Чтобы правильно, а также прочно установить эту деталь, очень важно выбрать ее точный размер, который зависит от сечения жил кабелей. Ответвительный сжим следует выбирать при учете специальных параметров и рекомендаций.
Почему эта деталь имеет такое необычное название? Если присмотреться, можно увидеть настоящий орех. Официально такого понятия среди электриков не существует, и то, что мы сейчас называем орехом, имеет название ответвительный сжим.
Сварка — высокая надежность в любых условиях

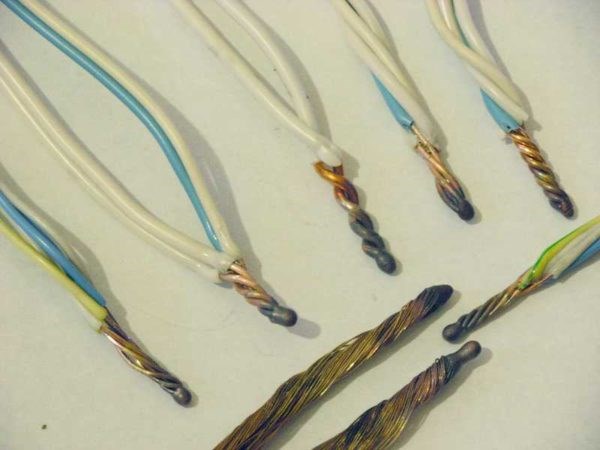

Сварка — важно нагреть металл, но не оплавить изоляцию
Недостаток такого типа соединения проводов — соединение получается на 100% неразъемное. При необходимости что-то изменить, надо отрезать сплавленный кусок и переделывать все заново. Потому для таких соединений оставляют некоторый запас проводов — на случай возможной переделки.
После остывания место сварки изолируют. Можно использовать изоленту, можно — термоусадочные трубки.
Как правильно соединить провода между собой под напряжением
- сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
- клеммные колодки — просто выполнимое и довольно надежное соединение;
- пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
- опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
- использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
- болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.
Соединение проводов опрессовкой
Для опрессовки проводов требуется специальная алюминиевая или медная гильза — она подбирается исходя из размеров скрутки (диаметра пучка), а материал берут тот же, что и у проводников. Оголенные и зачищенные до блеска провода скручиваются, на них надевается трубка-гильза, которая зажимается специальными клещами.
Одно из самых простых и надежных соединений проводов — через клеммные колодки. Есть они нескольких типов, но практически везде используется винтовое соединение. Есть с гнездами разных размеров — под разные размеры проводников, с разным количеством пар — от 2 до 20 и больше.
Недостаток такого соединения: из-за пластичности металлов — особенно алюминия — со временем контакт ослабевает, что может привести к повышению степени нагрева и ускорению окисления, а это снова ведет к снижению контакта. В общем, периодически соединение проводов в винтовых клеммных коробках необходимо подтягивать.
Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков, разве что умение пользоваться отверткой. Еще одно важное достоинство — можно без проблем соединять провода разных диаметров, одножильные и многожильные, медные и алюминиевые. Непосредственного контакта нет, потому нет рисков.

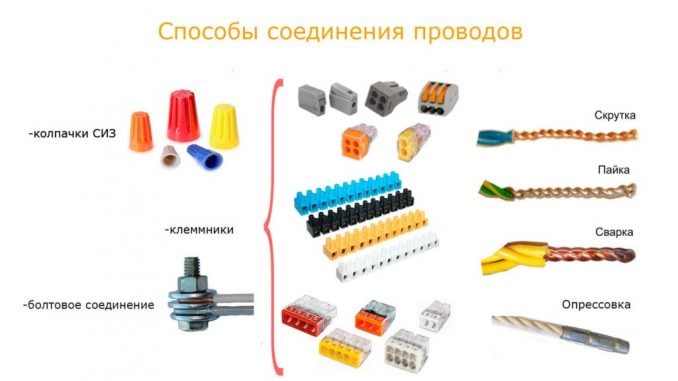

Способы соединения проводов
Проводники в распределительной коробке можно соединять различными способами, при этом имеются сложные варианты, требующие специальных инструментов, а имеются и простые способы, не требующие специальных инструментов.
Соединение проводов с помощью скрутки
Несмотря на то, что соединение считается временным, необходимо придерживаться ряда правил. Хотя способы соединения одножильных и многожильных проводов практически идентичные, отличия все же имеются.
Многожильные провода следует скручивать в такой последовательности:
- Провода зачищаются от изоляции на расстояние до 4-х сантиметров.
- Проводники раскручиваются на длину до 2-х сантиметров.
- Проводники соединяются встык, на длину раскрутки.
- Отдельные проводники скручиваются с помощью пальцев рук.
- После этого, проводники скручиваются с помощью плоскогубцев.
- Места скруток изолируются с помощью изоляционной ленты или с помощью термоусадочных трубок.
Если проводники одножильные, то скрутка упрощается, хотя технология скрутки практически не отличается: зачищаются провода, после чего они скручиваются между собой сначала вручную, а затем с помощью плоскогубцев. Остается только изолировать места скруток.
Как правильно соединять провода под напряжением?
- Повысить ремонтопригодность электрических сетей. Поскольку имеется доступ ко всем соединениям, можно легко определить характер неисправности и быстро устранить данную неисправность.
- Места соединений представляют наибольшую вероятность появления неисправностей. Легкий доступ к местам соединений позволяет осуществлять регулярный осмотр.
- Снизить уровень пожарной безопасности, так как постоянный осмотр позволяет своевременно отреагировать на аварийные режимы работы.
- Снизить затраты на покупку электрических проводов или кабелей. Электрическая проводка, выполненная без распределительных коробок, требует больших затрат материалов.
