Подключение 15 кВт в частный дом. Схема подключения
Мощность в 15 кВт позволит организовать уютную домашнюю жизнь, где огромное значение имеют бытовые электрические приборы, их количество и эксплуатационные возможности.
Учитывая данные вашего заявления и возможности линии электропередач, местные электрические сети или организация, которой они принадлежат, выдает вам ТУ, где будут указаны цифры разрешенной мощности, а также величина сечения кабелей линии, их марка и тип. А также требования к заземлению, молниезащите, коммутационной и защитной аппаратуре, счетчику, автоматам, УЗО.
В создании проекта, который выполняют специализированные и лицензированные организации на основании данного ТУ, ПУЭ и СНиП, вы должны принимать живое участие, чтобы быть в курсе всех нюансов.

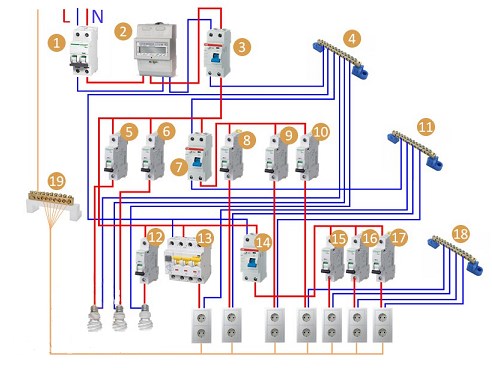

| 1 | Вводный автомат |
| 2 | Счетчик |
| 3 | Противопожарное УЗО |
| 4 | Общая нулевая шина |
| 5 | Автоматы для освещения |
| 6 | УЗО для потребителей 2, 3, 4 |
| 7 | Автоматы для потребителей 2, 3, 4 |
| 8 | Дополнительная нулевая шина |
| 9 | Дифференциальный автомат |
| 10 | УЗО для потребителей 5, 6, 7 |
| 11 | Автоматы для потребителей 5, 6, 7 |
| 12 | Дополнительная нулевая шина |
| 13 | Шина заземления |
Подключение 15 кВт в частный дом. Схема подключения
- вводное устройство — автомат или рубильник типа РПС;
- электросчетчик (электронный или индукционный);
- устройство защитного отключения (УЗО);
- ряд автоматических выключателей, защищающих сеть от токов КЗ и от перегрузок. Здесь можно применять и ДИФы — (дифференциальные автоматические выключатели).
Однофазный или трехфазный ввод?
Как для трехфазной, так и для однофазной сети разрешенная мощность указана в ТУ. Это может быть 15 кВт для обоих вариантов, то есть выгода трехфазной сети заключается не в мощности, а возможности использования вводного кабеля меньшего сечения и уменьшения нагрузки, поскольку ток распределяется по 3-м фазам. Поэтому, в трехфазной сети и номинал вводного автомата будет меньшим.
Чтобы не было перекоса фаз от мощных электроприемников, электрик-монтажник должен максимально равномерно распределить нагрузку. Рабочее напряжение трехфазной сети – 380В, поэтому, чтобы исключить опасность пожара и поражения током, будет не лишним установить трехполюсный дополнительный автомат прямо перед вводом в дом. Это спасает от короткого замыкания на вводе.
Как подать заявку?
Узнать координаты электросети, куда придется обращаться, можно у соседей, на официальном сайте, через администрацию или справочную службу. Выбирать надо тот вариант, который индивидуально удобнее. Основной порядок проведения электрификации закреплен в:
В конкретных организациях планка требований может существенно отличаться.
- ситуационный план;
- однолинейную схему;
- расчет по мощности;
- копию разрешения на проведение работ в определенном месте;
- подтверждение права работ (если ими будет заниматься по поручению владельца сторонняя организация);
- категорию надежности;
- сведения о резерве мощности, об аварийных и предохранительных устройствах;
- экспертную оценку безопасности проекта.
Подключение электричества к участку: как поставить столб и подключить к земельному участку свет? Установка электросчетчика на дачном участке. Какие документы нужны?
- заявку;
- списки потребляющего энергию оборудования;
- дубликаты документов о владении собственностью;
- планы земельных угодий;
- схемы расположения наиболее близкого к территории электрического столба (просто копируют его с ресурсов Росреестра);
- дубликат паспорта.
Варианты прокладки сети
По воздуху

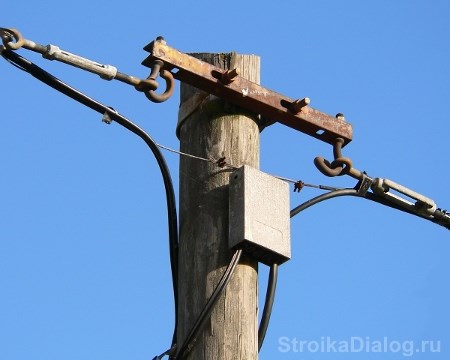

Характеризуя этапы подключения электричества, стоит упомянуть, что придется порой поставить столбы не только для самих проводов, но и для электрощитка. Опоры могут быть выполнены из:
Железобетонные конструкции наиболее предпочтительны в сравнении с любыми другими решениями. Они относительно недороги. Но экономия достигается без потери несущих качеств или понижения срока службы. Правда, монтаж вручную невозможен.
Даже профессиональные строители используют подъемную технику — что, впрочем, окупается эксплуатационными преимуществами вполне.

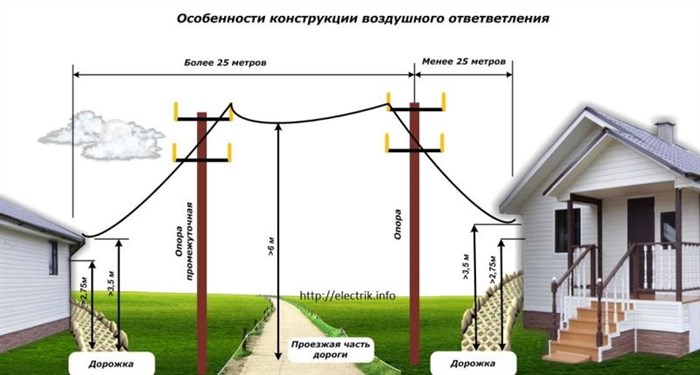

- от опоры до забора должно быть не менее 1 м;
- расстояние до дома не должно превышать 25 м;
- провисание проводов над землей составляет максимум 600 см в местах проезда транспорта или 350 см над пешими дорожками, огородами;
- непосредственно на вводе в дом провод должен находиться на высоте минимум 275 см;
- основание опоры надлежит бетонировать, и в первые 5-7 дней опору все равно поддерживают дополнительными подпорками.
Под землей
По времени подведение и монтаж кабелей подземным способом куда дольше, чем протягивание сверху. Чтобы проложить провода таким путем, придется обязательно проводить масштабные земляные работы. Однако подобная методика весьма популярна, поскольку:
Разумеется, работы требуется согласовывать заблаговременно. План работ должны составлять профессионалы. Только они могут сделать все так, что не будет никаких отклонений от СНиП. Минимальная глубина закладки кабелей равна 70 см. При этом они не должны проходить под капитальными постройками, а равно и под отмосткой; минимальный отрыв от фундаментов должен составлять 0,6 м.
Но иногда основание дома или иного сооружения не миновать. В этом случае используют на данном участке внешнюю защиту в виде отрезка стальной трубы.
Класть в одну траншею несколько кабелей можно, при условии, что разрыв между ними окажется минимум 10 см.
- расстояние между проводами и кустарниками – 75 см, до деревьев – 200 см (за исключением применения защитных труб, которые позволяют отказаться от измерений);
- дистанция до канализационных и подающих воду сетей – минимум 100 см;
- до домашнего газопровода должно быть минимум 200 см, до магистрального — столько же за пределами линии отчуждения;
- следует применять только кабели с бронированной оболочкой;
- вертикальные участки проводки должны быть установлены внутри трубы;
- стыковка кабелей в земле производится путем особых муфт;
- усиливать защиту можно асбоцементными трубами или выкладкой полнотелого (но не пустотного!) кирпича.
В основание подземной закладки провода при траншейном способе обязательно засыпают слой песка. Его должно быть столько, чтобы даже после трамбовки оставалось примерно 10 см. Допустимое отклонение по толщине — всего 0,1 см. По мере возможности траншею полагается вести прямо. Если это не удается, надо хотя бы стараться избегать резких поворотов.
Контур заземления
Весь этот процесс сначала и до подключения электричества, пломбирования электросчетчика требуют соответствующего свидетельства о допуске к выполнению электромонтажных работ.
Самостоятельное подключение грозит штрафными санкциями. А вот выбор способа проводки – это дело хозяйское. Да и все другие работы по монтированию электропроводки в доме разрешается выполнять своими руками, но при этом соблюдая нормы и технику безопасности.
Еще один нюанс. Энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам, чтобы счетчики хозяева устанавливали на столбах в специальных герметических щитках на уровне глаз для удобства проверки. И хотя эти требования не предусмотрены регламентирующими правилами, лучше избавить себя от лишней головной боли и придирок.
С чего начинать
- Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
- При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.
