КАК ПОЛЬЗОВАТЬСЯ МЕГАОММЕТРОМ

Сперва прочитайте инструкцию по эксплуатации к конкретной модели, чтобы понимать предназначение отдельных переключателей и контактов. Убедитесь, что тестер работает. Для этого включите мегаомметр и соедините диагностические щупы «земли» и «линии» между собой. В таком положении тестер должен выдать 0 на дисплее или стрелочном циферблате.

ВЫБОР КОЛИЧЕСТВА ВОЛЬТ

КАК ПОДКЛЮЧИТЬ ПРОВОДА

Обратите внимание! Если внутри кабеля много жил, то для полной проверки целостности изоляции придется каждую из них подключить к мегаомметру и экрану. Только так можно быть уверенным в отсутствии утечек и дальнейшей безопасной эксплуатации.

ПОДАЙТЕ НАПРЯЖЕНИЕ НА ЦЕПЬ

Если используется электромеханический тип мегаомметра, понадобится покрутить боковую рукоятку со скоростью 2 оборота в секунду. Когда загорится красная лампочка, необходимые параметры напряжения достигнуты. В цифровых версиях достаточно нажать клавишу «Пуск» и тестер выдаст нужный ток на проверяемый участок.

ФИКСАЦИЯ ПОКАЗАНИЙ

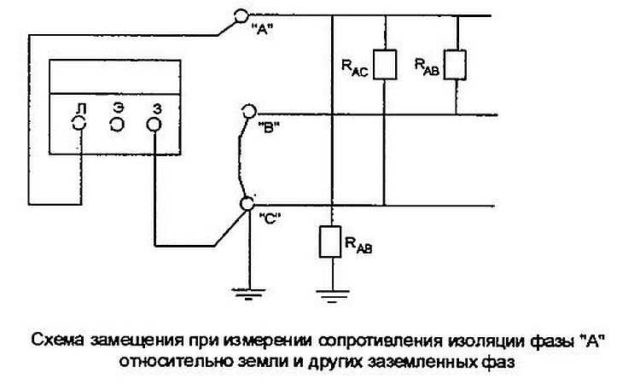

Фиксация показаний на мегаомметре

Если отклонения в номинальных показаниях не превышают 0.5 мОм, значит изоляция находится в нормальном состоянии и эксплуатация проводника или оборудования может быть продолжена. На производстве данные о проверке записываются в журнал, чтобы можно было отслеживать динамику показаний.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как пользоваться мегаомметром: электронным и ручным — Блог о строительстве проводятся измерения простым нажатием клавиши Тест в электронном приборе или кручением ручки динамомашины до загорания сигнальной лампы в ручном варианте эти действия приведут к созданию тестового напряжения в линии ;. Спрашивайте, я на связи!

Как пользоваться мегаомметром: устройство, измерения, подключение

  • проверки трансформаторов;
  • обмотки генераторов и выпрямителей в различных электромашинах;
  • замера изоляции проложенных кабелей;
  • тестирования клемм пускателей, автоматов и других устройств.

ЧТО ДЕЛАТЬ С ПРИБОРОМ ПОСЛЕ ОКОНЧАНИЯ ПРОВЕРКИ

Сперва нужно обезопасить рабочее место. Если замер сопротивления выполнялся на пусковом устройстве или другом узле с оголенными клеммами, потребуется снять с них остаточное напряжение. При игнорировании требования, случайное прикосновение к этим деталям приведет к поражению электрическим током. Для снятия напряжения соедините испытуемый элемент с «землей» на пару секунд.

Сам мегаомметр тоже нужно разрядить. Для этого контакты щупов кратковременно замыкаются. Действие выполняется уже на выключенном тестере. Теперь провода с ручками и оголенными штифтами можно смотать и перейти к внесению данных в протокол. Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве.

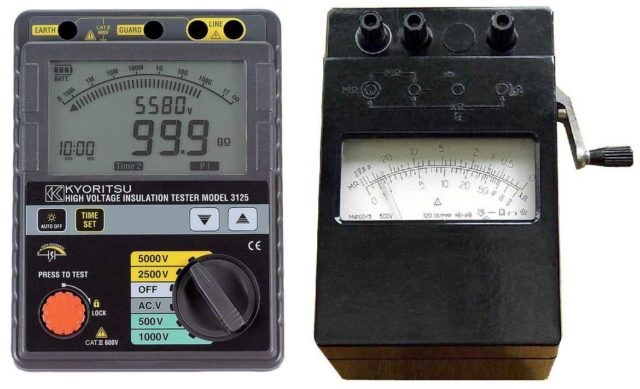

Фиксация показаний на мегаомметре

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

не прикасайся к проводам при измерениях

Мегаомметр: для чего нужен, что измеряют, как пользоваться
Мегаомметр самостоятельно вычисляет сопротивление по закону Ома и оператору не приходится выполнять дополнительных подсчетов. Готовые значения выводятся на экран. Это упрощает работу и фиксирование результата.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Проверка изоляции кабеля мегаомметром Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве. Спрашивайте, я на связи!

Мегаомметр, что это такое и как им пользоваться?

  • проверяете отсутствие напряжения на жилах кабеля
  • на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

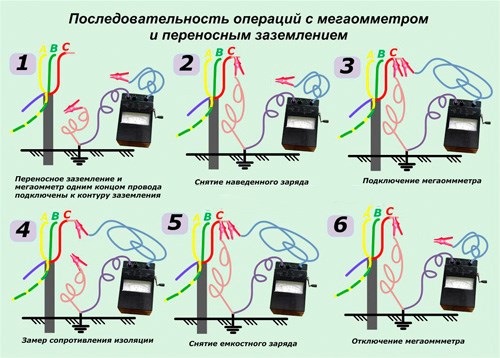

порядок работы с мегаомметром

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Как померить сопротивление изоляции кабеля

Чаще всего приходится измерять сопротивление изоляции кабелей. Как пользоваться мегаомметром в этом случае? Если кабель уже находится в эксплуатации, его отключают от электропитания, убирают подключенную к нему нагрузку. Изменения проводят нескольких видов:

    Каждую жилу кабеля по отношению ко всем остальным, объединенным в пучок и заведенным туда же земляным проводом.

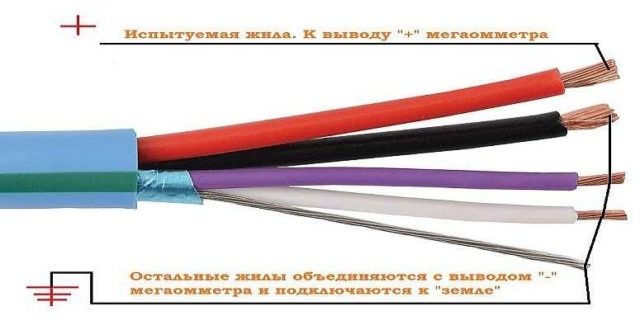

Так измеряется состояние изоляции кабеля

Пункты 2 и 3 выполняют, если результаты первого измерения оказались ниже нормы. Эти измерения несложные, но, если жил много, занимают много времени. Хорошо что в электрике используются в основном трехжильные провода и только при подводе трехфазной сети их может быть больше.

Как пользоваться мегаомметром: так измеряют сопротивление изоляции между двумя проводами в кабеле

При измерении на щитке все автоматы переводят в положение «выключено», убирают нагрузку, затем проводят измерения. Провода при этом можно из гнезд не доставать, а щупами касаться контактных винтов. Будьте внимательны: на входном автомате вводную линию (подключается в верхние гнезда) без отключения питания на подстанции измерять нельзя.

Если кабель экранирован (есть металлическая оплетка из проволоки, стальные или алюминиевые ленты), устанавливают щуп с раздвоенным наконечником, а экран добавляют в жгут к проводам и «земле».

Как проводить измерения мегаомметром в фото
    Каждую жилу кабеля по отношению ко всем остальным, объединенным в пучок и заведенным туда же земляным проводом.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Рекомендации по работе с мегаомметром ЭС0210 Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор ну я не проверял, но так говорят некоторые инженера. Спрашивайте, я на связи!

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

  • Если надо измерить сопротивление изоляции между жилами кабеля, оба щупа цепляем на оголенную часть проводов.
  • Если проверяется «пробой на землю», один щуп крепим к проводу, второй — к клемме «земля».
