Что такое термоусадочная трубка, её виды, назначение, технические характеристики

Под данным термином понимают трубку, изготовленную из специального термоусаживаемого материала (как правило, это термополимеры). Такое изделие может менять свои размеры под воздействием определенной температуры, источником которой может выступать горячая вода, воздух, или же открытое пламя.

Характерная особенность таких трубок — высокий поперечный коэффициент сжатия относительно продольного. То есть, трубка может уменьшить свой диаметр в несколько раз (как правило, от 2 до 6) при этом ее длина уменьшится не более чем на 20% (у качественных изделий 7-10%). Наглядно этот эффект продемонстрирован ниже.

Промокоды со скидками на светильники

На рисунке показан кембрик, одна часть которого подверглась термообработке (В), вторая, не подвергшаяся нагреву, сохранила изначальный диаметр (А).

Заметим, что при уменьшении диаметра увеличивается толщина стен изделия, что повышает его электроизоляционные характеристики.

Разобравшись с определением, перейдем к назначению, то есть сфере использования термоусадочных материалов. Основные направления следующие:

Классификация изделий данной группы производится по способу изготовления и используемых для этого материалов. В зависимости от этого различают следующие виды ТУТ:

ТУТ также принято классифицировать по принципу монтажа, в зависимости от этого различают следующие виды термоусадок:

С клеевым слоем, нанесенным на внутреннюю сторону трубки. Благодаря этому обеспечивается необходимый уровень герметизации, не позволяющий проникать влаге. Как правило, такие трубки «усаживаются» втрое. Среднестенные клеевые ТУТ
Без клеевого слоя.

Помимо этого ТУТ различают по толщине стенок, они могут быть:

Также производители выпускают специальные виды ТУТ, обладающие теми или иными дополнительными свойствами. В качестве примера можно привести изделия с повышенной электрической плотностью (до 1000 В), флуоресцентными добавками, рифленой поверхностью и т.д.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Термоусадочная трубка – как выбрать, ем нагреть, как пользоваться и снять с провода? Если кабель проходит по влажному помещению или используется в автомобиле, то есть существует риск пробоя из-за влаги, то рекомендуется применять трубки с клеем, изолирующим соединение. Спрашивайте, я на связи!

Термоусадочная трубка: размеры, характеристики, правила пользования

Толстые или большого сечения ТУТ рекомендуется перед процессом нагреть до половины номинальной температуры, необходимой для усадки. Это же касается широких эластичных лент. Тонкостенные изделия или трубки малого диаметра заранее нагревать необязательно.
Аккуратно отрезается необходимая длина ТУТ. Сделать это можно обыкновенными ножницами. Следите, чтобы не было надрывов или заусенец, поскольку в процессе усадки может произойти надрыв.
Далее трубку нужно слегка растянуть, после чего натянуть ее на выбранное место. Надевать ТУТ нужно также аккуратно, чтобы не повредить целостность поверхности.
Производится нагрев, в соответствии с указанной температурой. Ее превышение может привести к деформации поверхности. Поток горячего воздуха необходимо направлять от одного края к другому или от центра к краям.
По завершению нагрева необходимо дать трубке остыть. После этого процедура считается оконченной.

Свойства и технические характеристики

Основная характеристика ТУТ – коэффициент усадки, он может быть от 200% до 600%. Соответственно, важным параметром является диаметр изделия до и после термообработки. В технических характеристиках также указывается устойчивость к той или иной эксплуатационной среде. В зависимости от этого изделие может быть:

маслостойким;
химически инертным;
высоковольтным (изоляция может выдерживать напряжение до 1000 В);
бензостойким;
светостабилизированным, не подверженным воздействию солнечного излучения, в частности УФ;
термостойким (негорючим).

Также к важным характеристикам относится температура усадки и рабочего диапазона.

Что касается формы ТУТ, то она может быть сплющенной, овальной и круглой. Это никак не отражается на установке, а сделано для удобной транспортировки. Как правило, тонкостенная продукция поставляется в бухте, а для этого удобней придавать сплющенную и овальную форму.

Клеевая и толстостенная продукция транспортируется в нарезанном виде, чтобы не допустить изломы.

Преимущества и недостатки

Если сравнивать термоусадку с другими видами изоляции, она имеет, как минимум, четыре преимущества.

Из недостатков трубки ТУТ можно отметить следующее:

Невозможно повторно использовать, ведь при нагреве она меняет свой диаметр, поэтому при снятии обязательно повредится.
Цена термоусаживаемой трубки больше, чем цена на изоленту, однако не настолько, чтобы это стало решающим фактором при выборе защитного и изолирующего материала.

Если при использовании обнаруживаются еще какие-то недостатки, то это недочеты выбранного производителя.

На видео ниже предоставлено наглядное сравнение термоусадки и изоленты:

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Термоусадочная трубка – как выбрать, ем нагреть, как пользоваться и снять с провода? Это делается с таким расчетом, чтобы диаметр полностью усаженной трубки был меньше минимального диаметра изолируемого изделия. Спрашивайте, я на связи!

Как пользоваться термоусадочной трубкой

Где применяется трубка ТУТ

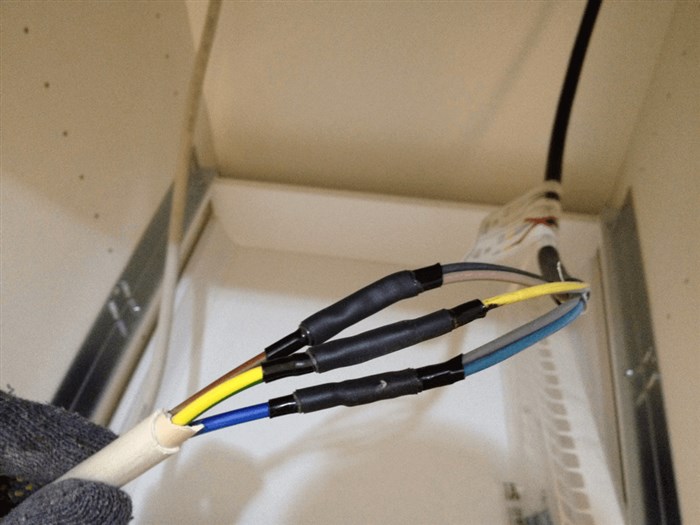

Хотя основная задача термоусаживаемой трубки заключается в изоляции контактов, есть и другие способы ее использования:

Изоляция водопроводных и металлических труб от агрессивной среды.
Усадка на комель металлической либо деревянной опоры ЛЭП для того, чтобы защитить от коррозии и гниения древесины в земле.
Продольная герметизация кабельных пучков. Несмотря на внешнюю изоляцию можно использовать специальную ленту, которая полностью заполняет, а также изолирует пространство между жилами провода.
Для улучшения эргономики рукояток спортивного инвентаря и строительного инструмента благодаря использованию рифленых и ребристых поверхностей трубок.
Преобразование простых инструментов, например, отверток в диэлектрические с помощью изолирования ТУТ.
Защита провода от высокой температуры. Существуют изделия, рабочий температурный интервал которых варьируется от-65°С до +260°С. Эта защита помогает проводу переносить такие условия работы, даже если вблизи находится источник жара и огня. Такие виды термоусаживаемой трубки называются фторопластовыми либо тефлоновыми.

Важные рекомендации при использование ТУТ

Обозначая размер трубки, производители указывают через дробь две цифры: одна – это диаметр до усадки, вторая – после. Дополнительная маркировка может характеризовать цвет и длину отреза.
Когда вы выбираете ТУТ, важно учесть, что ее диаметр должен быть больше, чем у изделия, для которого она будет использоваться. Чтобы усадка произошла правильно, диаметр ее после усадки должен быть чуть меньше, чем диаметр изделия, на которое она монтируется.
Прежде чем использовать ТУТ, нужно осмотреть ее на предмет отсутствия повреждения и заусениц. Если нашлись царапины или заусеницы, от использования таких трубок лучше отказаться.
Если вы планируете применение ТУТ с клеевым слоем, то предварительно поверхность, на которую их будут усаживать, нужно очистить и обезжирить. Для избежания повреждения трубки на изделии не должно быть мест, которые могут быть потенциально опасными для ТУТ. Если есть острые края, их нужно зашкурить и выровнять.

Подготовка поверхности, которая включает обезжиривание, зачистку и нагревание. Для этого в зависимости от материала может использоваться наждачная бумага или пропитанная растворителем тряпка.
Выбор трубки в соответствии с требованиями, прогревание ее, что особенно актуально для толстостенных трубок. Прогревать ее нужно без насаживания на место «постоянного жительства» и не до максимальной температуры, а наполовину, то есть, если температура полной усадки 120 градусов, то прогревать ее нужно до 60.
Далее трубку насаживают на изолируемый предмет, поверхность. На нагревательном приборе устанавливают необходимую температуру.
Усадку нужно начинать от середины. После равномерного усаживания по центру следует двигаться вправо и влево.
Нагревать ее нужно равномерно, перемещая источник тепла вдоль нее, это не допустит локальных перегревов, а значит, и повреждений ТУТ.
Если на внутренней поверхности есть клей, то в результате усадки он должен вытечь. После усадки предмет нужно оставить в покое до полного остывания.

Применение ТУТ – это современное и удобное решение. Чтобы почувствовать все преимущества этого изолятора, нужно правильно его использовать. Мы постарались максимально детально разъяснить все, что нужно знать для успешного применения ТУТ.
