Габаритные огни ВАЗ 2101, 2106, 2107 КЛАССИКА
Принцип работы:
Поворотники загораются при включении габаритных огней (соответственно работают с ближним и дальним светом фар). При включении одного из поворотников один горит, а второй начинает моргать, при выключении поворотника опять загораются оба. Та же история с аварийкой, оба поворотника полностью тухнут и загораются в такт остальным повторителям.
2 конденсатора на 4700мкФ 25вольт
2 диода IN5819
2 5-ти контактных реле и 2 разъема под них (можно купить в любом магазине автозапчастей, лично я только там их нашел)
клеммы мама/папа — мне понадобились только 4 клеммы.
Прямые руки и, хотя бы, начальные навыки пользования паяльником.
И вот я дома прикинул как все должно быть
!ВАЖНО!
Правильно установите диод, иначе работать схема не будет.
По схеме кто-то конденсатор выводил на отдельные провода, я же кондер и диод запаял напрямую в разъем под реле (так, мне показалось, компактней и легче), пошел пробовать.
Примерно накидал проводов проверить работоспособность
Габаритные огни ВАЗ 2101, 2106, 2107 КЛАССИКА | фары оптика и освещение ВАЗ 2101, 2106, 2107 КЛАССИКА

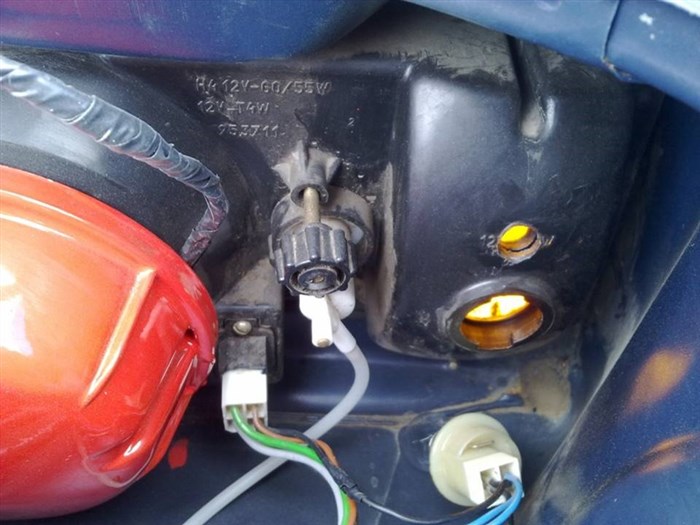

Габариты в поворотниках ВАЗ 2104
Решил, будет не лишним сделать габариты в поворотниках.
1. Держатель безцокольной лампочки от повторителя поворотов ВАЗ 2107 (который на крыле).
2. ДВЕ безцокольные лампочки (с усиками) каждая на 5W — можете больше по мощности поставить.
3. Провода и мамки.
Меняем лампы приборной панели ваз 2107
Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.
Для замены ламп необходимо разобрать панель приборов и снять щиток.
Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».
При помощи отвертки снимаем ручки управления печкой
Откручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.
Вынимаем заглушку винтов крепления лицевой части панели, воспользовавшись подходящей отверткой. И откручиваем их.
Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.
Для извлечения ламп их нужно повернуть на пол оборота и вынуть.

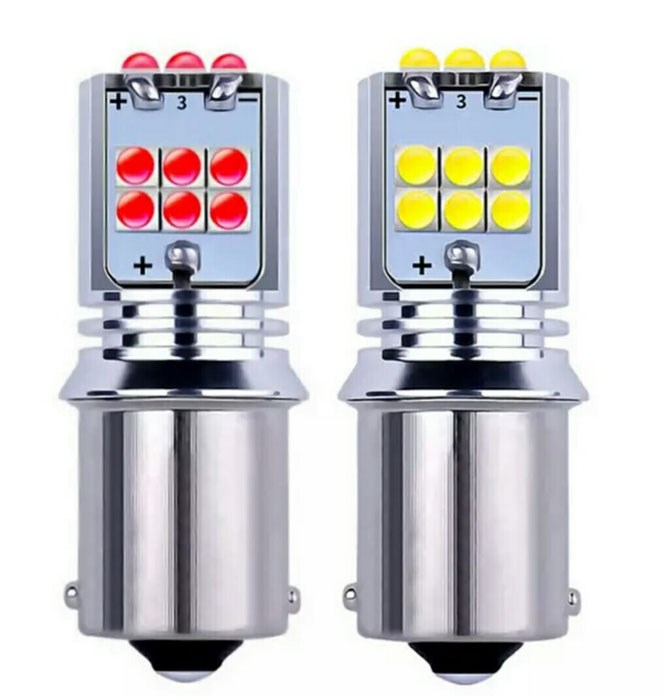

В данной приборной панели используются два типа ламп и цоколей.
Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.
Лампы, применяемые в автомобиле ВАЗ-2107 — автомануал заказ автокниг с доставкой в любую точку мира
- Лампа резерва топлива
- Лампы подсветки
- Указатели поворотов
- CHECK ENGINE
- Лампа габаритных огней
- Масло
- Лампа стояночного тормоза
- Дальний свет
- Заряд аккумулятора

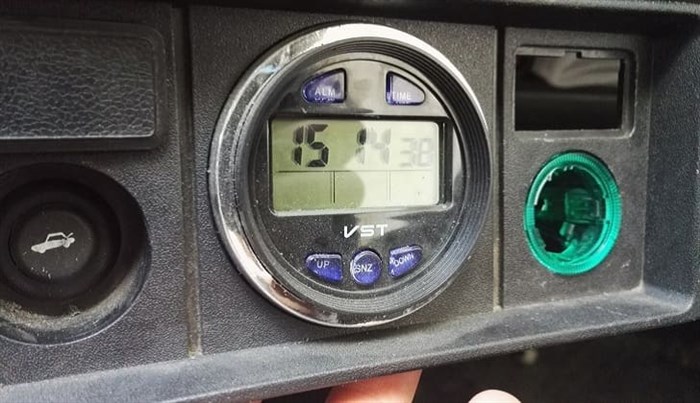

Демонтаж и установка часов ВАЗ 2107
Снимать часы приходится для их проверки, ремонта, тюнинга или замены на более продвинутый вариант прибора. Перед тем, как демонтировать часы, необходимо отсоединить клемму “массы” от аккумулятора. Процедура демонтажа немного отличается на моделях до и после 1993 года выпуска. В первом случае последовательность такова:
- снять три пластины, закрывающие винты крепления комбинации приборов;
- выкрутить винты и поднять приборную панель;
- освободить скобы крепления часов и извлечь их из панели;
- отстыковать клеммы проводов, подключенных к часам.
Чтобы снять часы на “семерке” старше 1993 года выпуска, необходимо выполнить такие операции:
- открутить винты крепления центральной консоли и снять ее;
- открутить пару винтов, находящихся на дне пепельницы;
- демонтировать магнитолу;
- выкрутить пару винтов, крепящих обрамление магнитолы;
- снять декоративную пластину с обрамления верхних вентиляционных сопел, закрывающую винт;
- открутить винт;
- выкрутить 4 винта накладки, установленной под панелью управления системой вентиляции и обогрева салона;
- демонтировать выключатели, установленные под центральными соплами обогрева и вентиляции салона;
- открутить винт, удерживающий панель приборов;
- вытянуть панель приборов, отстыковать клеммы проводов от часов;
- снять панель вместе с вентиляционными соплами;
- открутить пару винтов крепления часов;
- извлечь часы.
Установка часов производится в последовательности, обратной демонтажу.

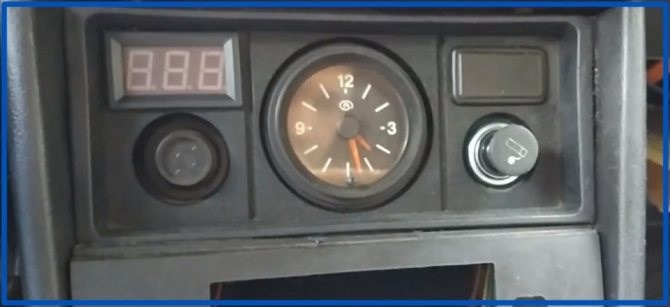

Пересвет приборной панели ВАЗ 2107: не горит подсветка — причины
- красный провод идёт на плюс аккумулятора и подаёт напряжение на часы;
- жёлтый провод идёт на плюс аккумулятора и подаёт напряжение на лампочку подсветки;
- чёрный провод отвечает за подключение массы.
Что делать
Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.
Где находится предохранитель на прикуриватель
Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.
Как разобрать прикуриватель
Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:
- вынимаем патрон нагревателя из гнезда;
- панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
- аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
- снимаем клеммы подсоединения приборной панели;
- откручиваем гайку-фиксатор;
- снимаем внешний корпус вместе с лампой подсветки;
- извлекаем внутреннее гнездо прикуривателя.
