Схема блоков реле и предохранителей Форд Фьюжн
Основные и вспомогательные предохранители Ford Fusion отвечают за работоспособность и защиту электронных модулей авто от перегрузки и короткого замыкания. Частично элементы защиты были позаимствованы у Мондео 4 поколения, но совместимости между моделями нет. Конструкции не взаимозаменяемы.
В версии седан, хэтчбек и универсал, расположение блоков неизменно. Все элементы устанавливаются в передней части авто, что исключает необходимость вносить конструкционные изменения.
Единственным различием является тип мотора. В версии дизель, предохранителей немного больше, чем на бензиновых модификациях.
На фото ниже, представлено расположение монтажников и их внутреннее содержание.
Замена лампы стоп-сигнала на Форд Фьюжн: фото и видео
- Обесточить машину, отсоединив клеммы от аккумулятора.
- Вскрыть крышку монтажного блока и найти требуемый элемент.
- Используя специальный пинцет или щипцы вынуть поврежденный элемент из гнезда. При этом, доставать элемент голыми руками недопустимо – так можно повредить посадочное место.
- Далее потребуется собрать всю конструкцию в обратном порядке.
Схема предохранителей Форд Фьюжн
Дальнейшее описание плавких вставок и реле приведено на машине 2008 года.
Рассмотрим салонный модуль, установленный под бардачком.
Отдельно стоит рассмотреть модуль, установленный под капотом машины.
Рядом устанавливается модуль реле.
Реле зажигания
Питание магистрали выполняется через выключатель FF, установленный под капотом машины.
Предохранитель открывания багажника
За замок крышки и другие запирающие устройства ответственен элемент 24, смонтированный в салонном отсеке.
Центральный замок
Реле и предохранитель бензонасоса
Установлен в салоне на позиции 15. Выключатель ставится под приборкой либо его роль выполняет ЭБУ.
Предохранитель прикуривателя: где находится
В машине изначально устанавливается 2 розетки. За их питание отвечают вставки 29 и 51, установленные в салоне.
Предохранитель и реле стартера
Монтируются на двух позициях в салоне – 14 и 28. Силовые реле в зависимости от комплектации могут устанавливаться рядом, на позиции 2 и 3. Втягивающее стартера устанавливается на привычном месте и отличается повышенной надежностью и простотой конструкции.
Предохранитель звукового сигнала
Включается через элемент 24. Клаксон защищен вставкой 27.
Стоп-сигнал
Питание подведено через предохранитель 45, смонтированный в салонной панели.
Предохранитель АБС: где стоит
Система защищена двумя вставками. Датчики — предохранителем 5. Контроллер устройства — вставкой 6. Элементы расположены под приборной панелью.
Задний ход
Лампочка подключена к бортовой сети через элемент 48.
Предохранитель дворников
Для переднего и заднего стеклоочистителя отведены предохранители 46/47.
Реле ближнего света
Модуль освещения выполнен через реле 4, установленный в салоне. Блок осветителей контролируется элементом FE.
Предохранитель подсветки приборов
Освещение подключено к бортовой сети через вставку 11.
Магнитола
Система имеет 2 предохранителя из-за проводки, идущей для снятия нагрузки с плавкой вставки и проводов. Здесь за подачу напряжения отвечают элементы 18/44.
Процесс демонтажа заднего фонаря
Лампы стоп-сигналов задних фонарей Форд Фьюжн имеют свойства перегорать.
Так, для их замены в обязательном порядке придётся снимать весь фонарь, поскольку без этого не разобрать корпус.
Для проведения этого процесса не стоит в обязательном порядке посещать автосервис, поскольку процесс самостоятельной смены займёт менее усилий и 20 минут времени.
Алгоритм замены на Форд Фьюжн
Итак, когда стало все понятно и доступно, можно приступить непосредственно к процессу замены лампы:
- Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.

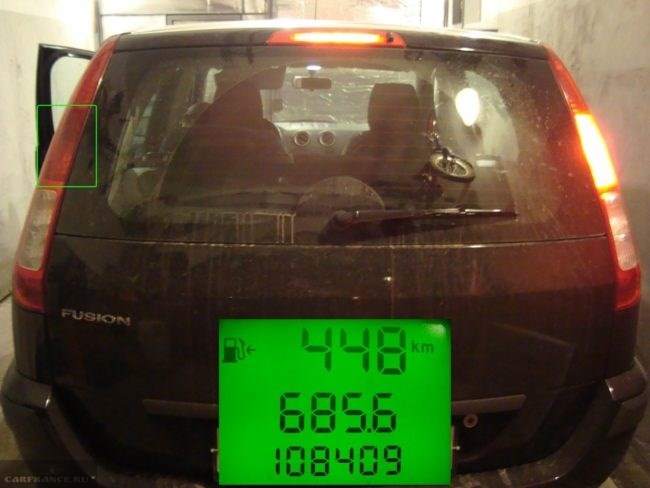

- Открываем дверь задка.

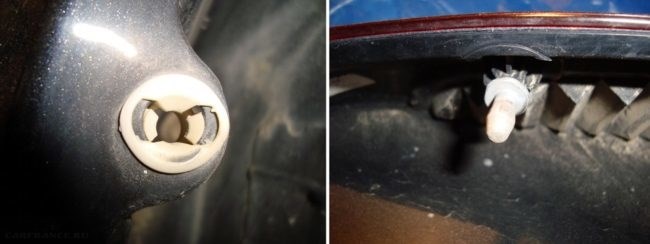

- Отсоединяем колодку проводов, которая подключена непосредственно к фонарю, операции с которым собираемся проводить. Также, там же, необходимо открутить пластиковый барашек, который удерживает фонарь.
Откручиваем крепёжные болты расположенные в дверном проёме.
Вынимаем задний фонарь с посадочного места креплений.

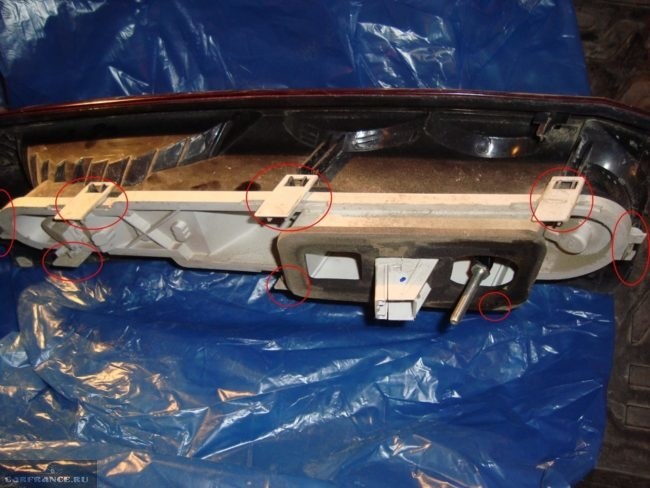

Отщелкиваем указанные защелки и моем менять лампы заднего фонаря.
Подбор ламп
Для установки в стоп-сигнал фонаря Форд Фьюжн применяются лампы с маркировкой P21/5W. Они могут быть, как красного, так и белого света. Для более выразительного свечения рекомендовано использовать не затемнённые лампы.
Итак, рассмотрим, лампы какого бренда подходят лучше всего для установки в фонарь автомобиля:

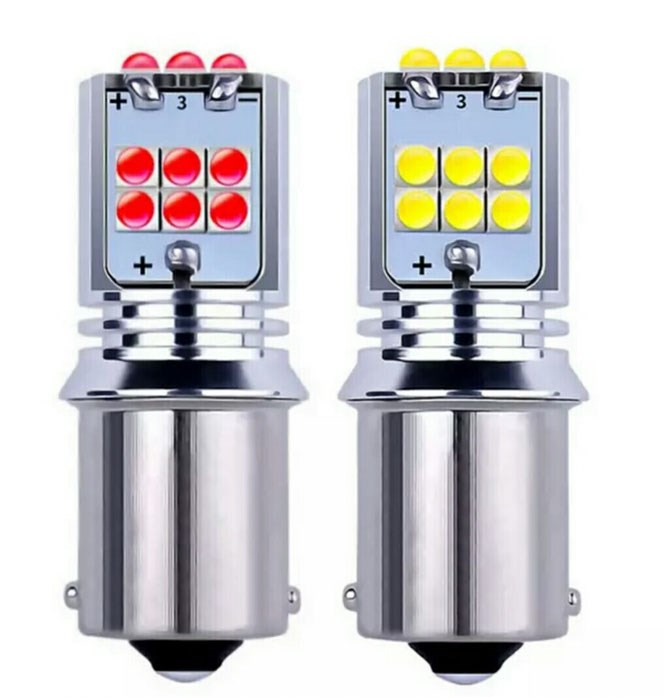

Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.
Лампы, применяемые в автомобиле Форд Фьюжн — автомануал заказ автокниг с доставкой в любую точку мира
Лампы, применяемые в автомобиле
Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.
что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же
Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.
Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.
Передние габариты
Ошибки при замене лампочек
Нередко при проведении работ допускаются ошибки, которых можно избежать, поняв несколько простых рекомендаций:
- Передние габариты должны быть белыми, нельзя ставить цветные лампочки. За это выписывают штраф и даже лишают водительских прав.
- Нельзя ставить вместо лампы с одной спиралью вариант с двумя спиралями. Он будет работать, но свет получится намного хуже, чем должен быть.
- Не стоит использовать варианты неподходящей мощности.
- Нельзя ставить обратно оплавленные патроны, следует заменить их и разобраться с причиной перегрева.
Кстати! Не стоит дергать за разъемы, в них обычно есть фиксаторы, на которые надо нажать.
