Как на ваз 2110 поставить панель от приоры
Разнообразить салон своего автомобиля можно различными способами и одним из них является установка салона от Лада Приора. Не обязательно в ВАЗ 2110 устанавливать весь салон Приоры. можно остановится и на отдельных его элементах (потолок, пластик и т.д.).
Старый салон ВАЗ 2110 уже порядком надоел, хочется как то освежить салон. Конечно, можно устанавливать различные детали салона и от иномарки (например, сиденья, подлокотник, люк и т.д.), но это нужно много времени и желания ковыряться, возится, подгонять. Хочется изменить салон десятки без усилий. просто взять и установить новый пластик, сиденья, тоннель, потолок или панель..
Тогда Вам стоит обратить вниманье на салон от Приоры. Почти все детали салона Приоры подходят на ВАЗ 2110-12 без существенных переделок (кроме проводки).
Как Снять Накладку Торпеды Ваз 2110 – Автоновости и советы по ремонту автомобиля
Проводка Приоры в ВАЗ 2110
Самая большая проблема в том, что на Приоре проводка мультиплексная, она совсем не похожа на проводку ВАЗ 2110, а на евро тоже самое. только штекера другие!
Т.к. все разъемы у Приоры отличаются от разъемов ВАЗ 2110. то можно:
Поменять проводку ВАЗ 2110 на проводку от Приоры. Оставить проводку ВАЗ 2110 и менять только колодки от Приоры .В первом случае понадобится вся проводка Приоры (подкапотная, внутрисалонная).
В этом случае наиболее сложный момент – это срастить заднюю старую часть проводки с проводкой от Приоры.
Таким образом, процесс усложняется заменой всей проводки, но облегчаются тем, что не нужно перепаивать все колодки.
В любом случае Вам придется долго изучать литературу от Приоры и ВАЗ 2110.
Единственный разъём, который подойдёт – это разъем соединяющий внутрисалонную проводку и инжекторную проводку (только для ВАЗ 2110 с 1.6 ДВС)
Менять придется и монтажный блок на Приоровский, т.к. на десяточный он совсем не похож.
Т.к. в Приоре управление потоками воздуха автоматическое, то при необходимости нужно установить электропривод в отопитель.
В Приорах появился блок управления электропакетом (2170-3763040). Он отвечает за всю электрику (ЭСП, ЦЗ, салонный свет, встр. сигнализация, реле поворотов. и т.д.) и совмещает функции противоугонной системы, иммобилизатора и включения световой аварийной сигнализации.
Установка его в десятку потребует дополнительных вложений и времени, поэтому обычно его в ВАЗ 2110 не ставят.
Часть проводки Приоры идет вместе с панелью, а часть покупается отдельно.
Демонтаж

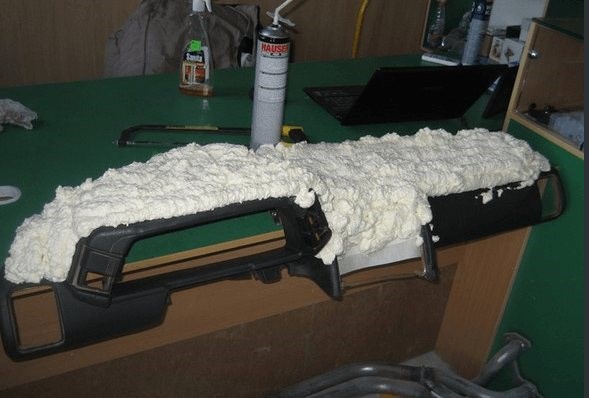

Если вы думаете, что установка накладки панели сразу решит множество проблем, то это не совсем так. Нужно еще поработать над тем, чтобы устранить скрип, для чего своими руками все проклеить, протянуть, необходима также шумоизоляция самой панели, а заодно — пола. Возможно также, что понадобится замена или доработка воздуховодов.
Статья, посвящённая тюнингу и шумоизоляции торпеды на ВАЗ 2110, расположена здесь: https://vazweb.ru/desyatka/salon/torpeda.html
- Шесть листов бимаста – это самоклеящийся материал, с помощью которого выполняется шумоизоляция. Состоит он из трех слоев: 1 – толстая алюминиевая фольга; 2 – битум; 3 – сырая резина. Стандартный лист имеет размер 60х90 см;
- Три листа сплэна размером 100х125 см толщиной 0,8 см. Это тоже самоклеящийся материал, напоминающий пену;
- Один стандартный лист битопласта-5 (черный самоклеящийся поролон).
Все эти материалы понадобятся для того, чтобы проклеить все места, которые издают скрип и другие шумы, и чтобы шумоизоляция в салоне ВАЗ 2110 была на уровне, а не такой, какая она есть по факту.
Для того, чтобы точно знать, что в дальнейшем на ВАЗ 2110 ничего не будет скрипеть и греметь, раздражая находящихся в машине, нужна нормальная шумоизоляция. На пол всей передней части (до задних сидений) и на щиток переда своими руками нужно проклеить встык в такой последовательности:
Европанель на ВАЗ 2110 вместо старой торпеды
- Новая версия панели, значительно отличающаяся от заводского дизайна.
- Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
- Комплект проводов и колодка для выключателя.
- Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
- Специальные заглушки, которые устанавливаются на места отсутствия кнопок.
Снятие торпеды пошагово
- Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
- При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
- Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
- Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
- Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
- Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.
Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

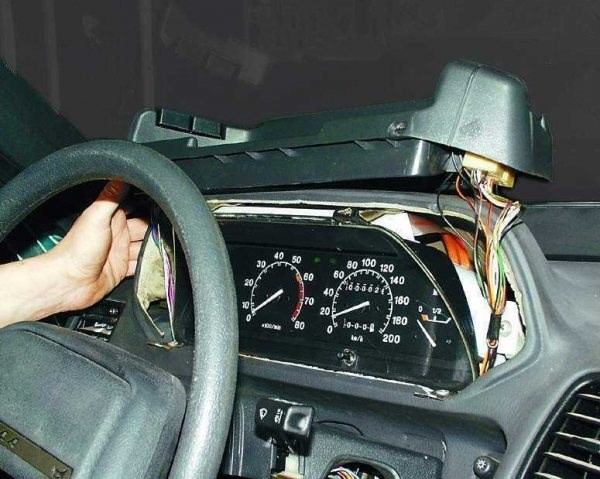

Приборная панель ВАЗ 2110 VAZ 2111, 2112
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите рулевое колесо (смотрите соответствующий раздел) и подрулевые переключатели (смотрите соответствующий раздел).
3. Снимите верхнюю облицовку туннеля пола (смотрите соответствующий раздел).

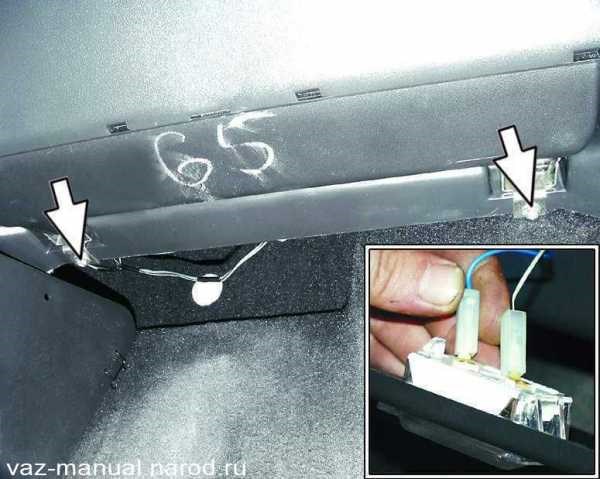

4. Откройте вещевой ящик, отверните снизу два винта крепления и снимите его, отсоединив провода от контактов фонаря освещения вещевого ящика.
5. Снимите монтажный блок и его крышку (смотрите соответствующий раздел).
6. Снимите ручку переключателя гидрокорректора, потянув ее на себя. 2. С помощью головки отверните гайку крепления переключателя и выньте переключатель с обратной стороны панели, оставив висеть его на шлангах. 3. Утопив отверткой пластмассовую защелку, поверните верхнее боковое сопло и снимите его. Аналогичным образом снимите сопло с противоположной стороны панели приборов.
9. Отверните с каждой стороны панели по одной гайке под верхними боковыми соплами. 10. Отверните винт крепления панели снизу слева. 11. Отверните винт крепления панели, находящийся в нише монтажного блока.
13. …правой стороны консоли, удерживая ключом от проворачивания. 14. Отверните винт крепления панели, находящийся в нише вещевого ящика.
15. Отверните винт крепления панели снизу справа. 16. Снимите часть уплотнителя с передней стойки. 17. Подцепите отверткой декоративную накладку в трех местах так, чтобы пистоны крепления вышли из отверстий в стойке, и снимите накладку. Аналогичным образом снимите накладку с противоположной стойки.
Восстанавливаем подсветку и меняем контрольные лампы
Восстанавливаем подсветку и меняем контрольные лампы
Снимаем лампочку, которую нужно заменить (назначение лампочек на первом фото статьи). Для этого поворачиваем патрон против часовой стрелки на 90 градусов, и он легко выйдет вместе с лампочкой.
Замена лампочки без отключения проводов питания на ВАЗ 2110
Заменил лампы, но подсветки все равно нет – возможные причины
Может случиться так, что подсветка или индикация на ВАЗе не восстановится даже после замены ламп. В чем неисправность и как ее найти и устранить? Рассмотрим основные причины такой ситуации, а поиск проще всего производить именно в той последовательности, в которой они перечислены:
- Окислились разъемы кабеля питания и управления.
- Окислились контактные площадки одной или группы ламп.
- Сгорел предохранитель, питающий лампочки подсветки.
- Окислились токопроводящие дорожки и замкнули между собой или «отгорели».
- Питающие те или иные лампы провода замкнулись на кузов автомобиля.
Проверить качество контактных площадок достаточно просто визуально. Необходимо снять неработающие лампы и при ярком свете рассмотреть эти площадки. Если они покрыты налетом (обычно белым или зеленоватым), его нужно удалить, к примеру, канцелярской резинкой.
Открываем щиток предохранителей десятки и находим предохранитель, отвечающий за питание подсветки. Он должен плотно стоять в своем гнезде, а контакты не должны быть окислены. Заодно проверяем исправность предохранителя – он мог сгореть от скачка напряжения или просто оказаться бракованным.
В этом случае, как правило, сгорает предохранитель или в месте замыкания отгорает провод. Меняем предохранитель на новый с таким же номиналом. Если он снова сгорает, то дело в замыкании: придется его найти, пройдясь по жгуту. Это может оказаться довольно сложной задачей, поскольку жгут лежит под торпедо. Но тем не менее ее нужно выполнить, чтобы найти и устранить замыкание.
Чаще всего КЗ происходят в местах, где изоляция провода трётся о кузов: это различные переходные отверстия или ребра, через которые проходит жгут.
Если предохранитель не сгорает, а лампа так и не светится, то таким же манером имеет смысл поискать отгоревший провод.
Если ты внимательно прочитал эту статью, то без труда сможешь своими силами заменить лампы подсветки и индикации на приборной панели ВАЗа 2110, а при необходимости – найти и устранить неисправность без помощи специалиста.
Распиновка

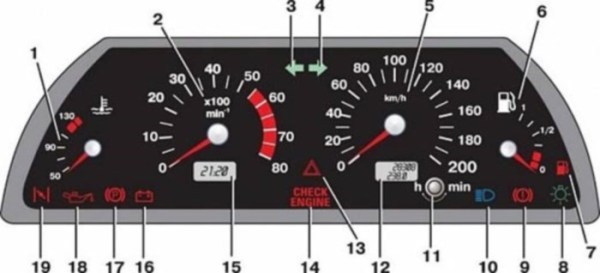

- 1, 5, 7, 8, 12, 15 и 20 – подсветка системы стрелочных приборов;
- 3 – контроль правого указателя поворота;
- 4 – контроль левого указателя поворота;
- 9 – аварийно низкое давление масла;
- 10 – стояночный тормоз;
- 11 – неисправен генератор (аккумуляторная батарея не заряжается);
- 13 – включение аварийной сигнализации;
- 14 – неисправность систем двигателя;
- 16 – контроль включения дальнего света;
- 17 – критически низкий уровень тормозной жидкости;
- 18 – контроль включения наружного освещения (габаритные огни и ближний свет);
- 19 – датчик критического уровня топлива (резерв 6-7 л).
Нижняя часть
Рассмотрим индикаторы внизу панели управления. Если они не горят, значит – машина работает нормально, а когда загорается любая из них – это указывает на неисправности в тех или иных узлах.Чаще всего это сигнал того, что необходим ремонт, и чем быстрее – тем лучше.
- При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
- При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
- Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
- Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).
Инструкция по демонтажу приборки
Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:
Подключение маршрутного компьютера
- с подгонкой комбинации нового типа под габариты панели приборов;
- установка полностью новой панели приборов;
- с установкой так называемой евронакладки (крайне редкий случай, поскольку деталь отсутствует в продаже).
Почему скачет стрелка тахографа: причины неисправности?

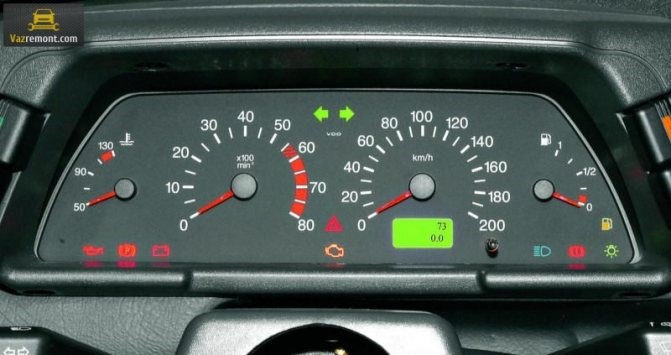

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:
- Тахометр;
- пидометр;
- Указатель уровня топлива;
- Указатель температуры охлаждающей жидкости;
- Контрольные лампы в количестве 12 штук;
- 6 лампочек подвески щитка приборов;
- Резервное гнездо, предназначенное для контрольной лампы;
- Пара колодок для подключения проводов.
Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

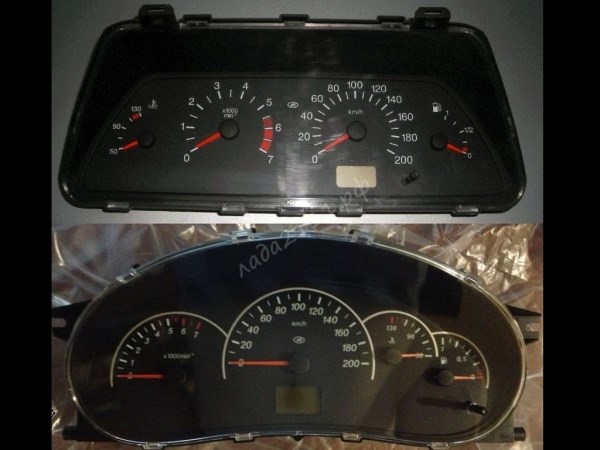

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.
- В старых щитках приборы располагаются симметрично.
- Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.
Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.
Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.
Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!
Итак приступим, останавливаемся на накладках панели, которые делятся на:
Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.
Евро-2, индекс 2110L, накладка но уже идет с пассажирской полочкой.
Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.
Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.
Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.
Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.
Евронакладка на панель состоит из:
- Отделка щитка устройств (2110L-5325124)
- Сдвоенная клавиша включения габаритов и ближнего света фар
- Клавиша включения задних фонарей противотуманок (с фиксацией)
- Клавиша включения подогрева заднего стекла (с фиксацией)
- Колодки для клавиш — 2 шт.
- Заглушки заместо клавиш — 6 шт.
СУЩЕСТВУЮТ ДВА ОТЛИЧИЯ
- Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
- Колодка
- Крепления щитка устройств
- Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.
Установка евронакладки без снятия торпеды
В этом варианте нужно иметь под рукой дрель и шурупы.
Опирайтесь на схему крепления накладки и начинайте по порядку:
- Снять приборную панель.
- Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
- Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
- Отвернуть либо ослабить крепление регулировкой подсветки (поз
- Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
- Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
- Снимаем старую накладку на торпеду.
Общая схема приборов
Если смотреть с обратной стороны панели приборов, то здесь находится в последовательности – сверху и слева направо:
- Указатель уровня топлива;
- Комбинация ламп освещения приборов;
- Контроль правого поворота;
- Контроль левого поворота;
- Тахометр;
- Далее находится колодка, в ней масса штекеров;
- И завершает верхнюю часть приборной панели указатель температуры тосола (антифриза).
Нижняя часть приборной доски (также слева направо и с обратной стороны приборной доски). Здесь находится следующая часть приборов:
- контроллер дальнего света (лампочка);
- контроллер аварийной сигнализации;
- лампа контроля за уровнем тормозной жидкости;
- спидометр;
- контроллер CHECK ENGINE;
- контроль заряда аккумуляторной батареи;
- контроллер стояночного тормоза;
- контроллер давления масла;
- контроллер воздушной заслонки в карбюраторе;
- контроллер работы наружного освещения.
Колодка белого цвета
Номер разъема, цвет провода и агрегат (узел), к которому он идет, в колодке белого цвета расположены так:
- В первом разъеме черный провод. Его назначение — корпус (масса);
- Во втором — красно-коричневый – это низковольтная подача с электронного блока управления — тахометр;
- Третий, желтый – также тахометр, но это высоковольтная подача с катушки;
- Четвертый, красно-синий – это Const от аккумулятора + 12В, идущий через шестой предохранитель;
- Пятый, зелено-белый – он предназначен для показателя температуры ОЖ;
- Шестой, зелено-желтый – для предохранителя габаритов F1;
- Седьмой разъем не имеет своего цвета идет на «подсос», дроссельную заслонку;
- Восьмой, красно-белый — лампочка CHECK ENGINE;
- В девятом и десятом — по 2 оранжевые провода, ведущие на 2 предохранителя питания F19+12В;
- В одиннадцатом — 2 сине-коричневых провода, ведущие к клемме «ВК» стояночного тормоза;
- Двенадцатый, коричнево-белый – это вывод «D» генератора;
- Тринадцатый, серый с синим – на датчик давления масла.
Белая колодка (Х1) и Красная колодка (Х2) панели приборов ВАЗ 2110
Колодка красного цвета
Число – это разъем по счету, дальше следует цвет провода и указание прибора, к которому он идет в красной колодке ВАЗ 2110:
Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция
- Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
- Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
- Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
- Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
- Когда работает «дальний», на панели загорается значок фары;
- Значок включенной лампочки – индикатор показывает включенные габариты;
- Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
- Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.
