Этапы монтажа:
- В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
- Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
- С помощью саморезов или шурупов с дюбелями крепится крышка.
- При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
- Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
- Устанавливается лампочка.
- Закрепляется абажур (плафон).
- Включается электричество, проверяется работа прибора.
Как определить провода?
Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:
- Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
- Ноль, N, — как правило, синей или голубой окраски.
- Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.
Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.
Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.
Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

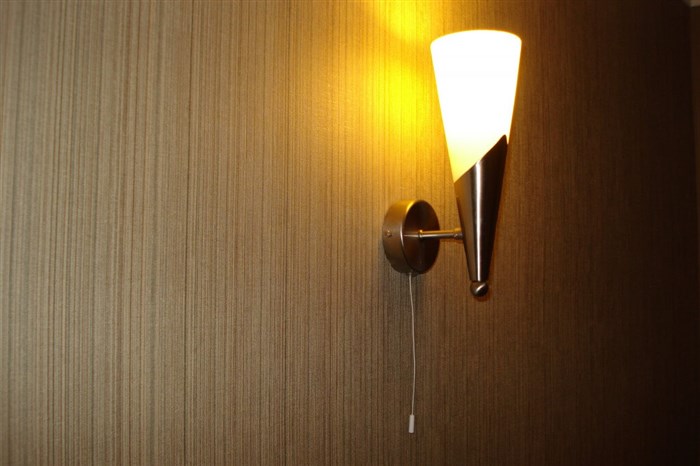

Подключение бра со шнурком
Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.
Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.
Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.
Как правило, в бра встроена клеммная колодка, которая упрощает процесс.
Установка бра на стену –
- изолента;
- набор крепежей (тип крепежа зависит от материала стены);
- перфоратор или дрель с набором свёрл (если будет необходимо сделать отверстия в стене);
- хорошо заточенный нож или специальный инструмент для снятия изоляции с проводов;
- отвёртки (в том числе индикаторная);
- рулетка и карандаш для разметки.
Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?
Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.
Для подключения бра с цепочкой вам потребуются такие инструменты:
Важно! Перед началом работ не забудьте обесточить помещение.
Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.
Существует две разновидности подключения — с тремя и двумя проводами:
- в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
- в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.
По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:
Какие способы крепления светильников существуют
- одна либо несколько ламп в бра;
- питание должно осуществляться напрямую от электропроводки;
- питание должно осуществляться от розетки с помощью вилки;
- разъединение цепи происходит от клавиши на стене;
- разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).
Шнур и вилка — как подключить бра к розетке?
Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.
Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.
Основной процесс
Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.
Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:
- дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
- дюбель-гвозди;
- набор отверток, включая индикаторную;
- стремянка;
- пассатижи;
- острый нож либо специальный инструмент для снятия изоляции;
- простой карандаш.
К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:
Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).
Подготовка отверстия для крепления бра к стене
Установка светильника(видео)
Специальный детектор проводки позволяет найти скрытые провода в стене.

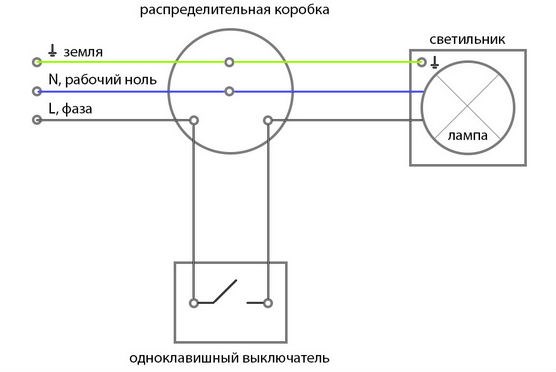

Намного проще подключить настенный светильник посредством распределительной коробки. Сначала монтируется прибор, а затем к месту коробки в стене прокладывается кабель. Монтаж выполняется после выключения питания. Правильное подсоединение клеммы светильника к коробке важно для безопасности квартиры и её жильцов. К соответствующей клемме коробки подключается заземление.
