Чем отличается стержневой паяльник от импульсного: принцип работы
Стержневой паяльник называется так потому, что он выглядит как стержень или ручка для письма. Держится он так же, как и ручка, но не у основания стержня, за рукоятку. Чаще всего рукоятка деревянная, пластиковая или резиновая. Реже встречаются паяльники с керамической рукояткой.
Ни в коем случае нельзя держаться за металлические части, потому что во время работы они нагреваются. Многие допускают ошибку, хватая паяльник возле жала (рабочая часть на конце стержня). Заканчивается это ожогами. Поэтому второй раз такую ошибку не совершают, хотя случаи были.
С паяльником-пистолетом проще разобраться. Его нужно держать за пистолетную рукоятку.
Отличаются два этих паяльника типом нагрева. Стержневой греется всё время после включения в розетку. А импульсный греется только тогда, когда зажат курок. У большинства моделей импульсных паяльников под жалом есть лампочка, которая подсвечивает детали схем.
Как правильно паять провод паяльником — Круг знаний
- Паяльник держать строго за рукоятку.
- Детали брать исключительно плоскогубцами либо пинцетом. Так вы спасёте не только себя, но и детали, потому что на ваших пальцах могут быть кожные выделения (жир или пот) или статическое электричество.

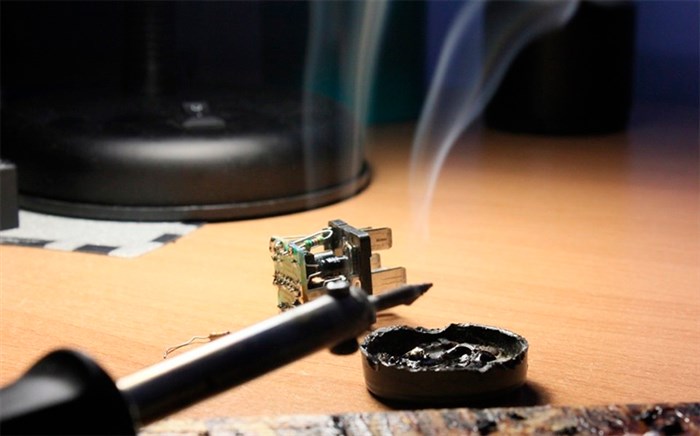

- Не смотрите на плату под прямым углом. Тут дело не только в зрении, но и в парах припоя и флюса. Пары поднимаются вверх, и если вы будете их вдыхать, можете заработать заболевание дыхательных путей. Можете купить или сделать самодельную вытяжку – достаточно взять кулер от компьютера на 12 вольт и источник питания.
- Проветривайте помещение, в котором паяете. Пары могут въедаться в мебель или одежду. Поэтому лучше не паять в спальне, детской или кухне. Если места в квартире нет, выделите себе уголок у окна.
Подготавливаем всё необходимое
Всё начинается с подготовки рабочего места и инструментов. Уберите со стола всё лишнее и включите свет. Понадобятся: паяльник, припой (олово или свинец), флюс (канифоль), пинцет или плоскогубцы и губка.
Олово и его сплавы считаются легкоплавким припоем, а свинец – тугоплавким. Хотя тут всё зависит от сплава. Если вы купили паяльник мощностью от 5 до 40 Вт, используйте легкоплавкий припой.
Припой нужен для того, чтобы соединять между собой элементы цепи. Но нужно не просто накапать его на место пайки, а убедиться, что припой попал в зазоры между контактами. Тогда получается более высокая проводимость и прочность.
Канифоль нужна для того, чтобы предотвратить окисление металлов, изолировав их от кислорода. Новички, кстати, могут использовать припой уже с добавлением канифоли.
Включите паяльник и подождите пару минут, пока жало не разогреется. Затем нанесите на него немного припоя и флюса. Губку смочите водой и протрите жало. Так паяльник очищается от старого, окислившегося припоя.
Во время пайки придётся периодически повторять эту процедуру. Только не держите мокрую губку на жале слишком долго – паяльник остынет, и придётся начинать сначала.
Как правильно пользоваться паяльником с канифолью: учимся паять
Какие бы новшества ни предлагал современный рынок инструментов для ремонта радиотехники, паяльник остаётся одним из самых надёжных и безопасных устройств.
Процесс пайки проводов и микросхем считается эффективным, поскольку благодаря ему можно добиться максимально прочного соединения между проводами и мелкими деталями.
Достичь такого результата помогает добавление в область контакта специального материала — припоя, имеющего более низкую температуру плавления, чем у соединяемых деталей.
Таким образом, пайка при помощи паяльника представляет собой воздействие определённой температуры на разные металлические поверхности для их прочного и качественного соединения. Однако перед тем, как приступить к работе с паяльником, вначале следует разобраться в правилах пайки и прочих тонкостях данного процесса.
Как пользоваться паяльником: ликбез по правильной пайке
Пошаговая инструкция, Как паять провод:

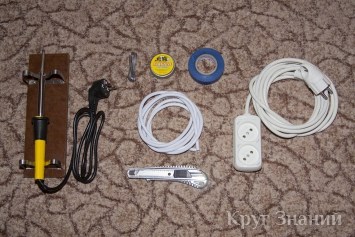

Для проведения работ нам потребуется паяльник, сосновая канифоль, припой, монтажный нож и изолента.
Перед тем, как спаять провод, необходимо провести его очистку от изоляции. При помощи монтажного ножа снимаем верхний слой изоляции.
Затем срезаем внутренний слой стараясь не задеть сами жилы проводов.
Теперь приступаем непосредственно к процессу пайки проводов паяльником. Для этого, кроме самого паяльника, потребуется взять также канифоль, припой и изоленту.
Начинаем паять провода с покрытия их канифолью. Для этого разогреваем канифоль и окунаем в нее зачищенный участок провода.
Затем осуществляем лужение провода. Окунаем паяльник в канифоль
После лужения провода должны иметь примерно такой вид.
Скручиваем одну пару проводов как показано на фото.
Теперь спаиваем два провода с использованием припоя как показано в шагах 6-8.
Покрываем место проведения пайки проводов внешним слоем изоленты. Если после прозвонки кабеля подтверждена его целостность, процесс пайки проводов можно считать законченным.
Как правильно паять — обучение, основные правила, полезные советы » Сайт для электриков — статьи, советы, примеры, схемы
Шаг 10: Чистим паяльник
Теперь вы знаете как правильно пользоваться паяльником, и помните, что после любой пайки жало нужно почистить. Для этого просто проведите жалом по специальной чистящей подушке. Если у вас ее нет, воспользуйтесь слегка влажной губкой.
