Штробление стен под проводку: как и чем штробить — обзор
Современная квартира, дом, общественное здание не могут считаться полноценными без грамотно разведенных инженерных коммуникаций. Сделать это можно различными способами, но наиболее рациональным с точки зрения удобства прокладки труб и кабелей считается так называемое штробление – то есть создание в стенах, полах, потолках канавок или желобов требуемой формы и глубины.
Штроба, штраба или борозда (согласно ПУЭ, то есть правилам устройства электроустановок) – канавка определенного вида, выполненная в панели, монолитном бетоне или железобетоне, кладке, цементном основании пола и других поверхностях для прокладки инженерных коммуникаций.
Помимо этих правил, есть жесткий запрет на выполнение штроб в бетонных перекрытиях, а также в панелях. Для панельных домов все элементы здания являются несущими (кроме перегородок), поэтому любые канавки в них ослабляют конструкцию и могут привести к обрушению здания. То же относится к бетонным перекрытиям.
Даже в частном домостроение штробление с перерезанием арматуры монолитной конструкции несущих стен недопустимо, поскольку значительно ослабляет ее несущую способность.
В случае необходимости скрытой прокладки коммуникаций в панельных домах, по бетонным перекрытиям штробы прокладывают по горизонтальным и вертикальным швам между несущими элементами, заглубляясь в поверхность не более допустимого (см. выше).
6 советов по штроблению стен под проводку — Строительный блог Вити Петрова
Как выполняется штробление под проводку

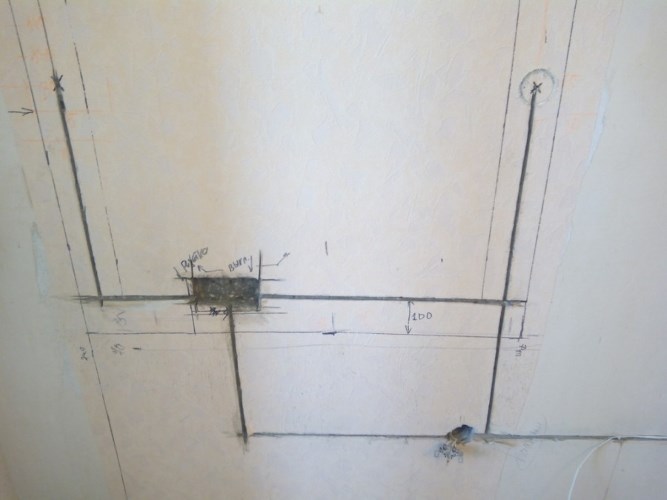

Перед началом процесса необходимо выполнить разметку, учитывая общие правила прокладки штроб – повороты и пересечения под прямым углом, направления параллельно полу (потолку) или вертикали.
При прокладке штроб к розеткам и выключателям следует учитывать нормативы их установки: в типовых панельных домах старой постройки (70…80 годы и ранее) было принято располагать их на уровне глаз стоящего человека (выключатели) и на уровне примерно метра над полом (розетки). Сейчас чаще принимают для розеток высоту от пола 30 см, а для выключателей – на уровне ладони опущенной руки.
Также необходимо учитывать удаленность электроприборов и самих штроб с проложенными в них проводами от батарей отопления и других нагревательных приборов.
Важно: если освещенность помещения очень велика (окна ориентированы на юг), нежелательно прокладывать кабели в световом пятне на противоположной стене. Конечно, нагрев поверхности не будет слишком значительным, но и его лучше избегать.
После завершения разметки выполняют сверление отверстий и долбление ниш для электроприборов, которые монтируются в углубление стены. Это поможет в дальнейшем точнее и аккуратнее подвести к ним штробы.
Наметка контуров прямолинейных углублений выполняется болгаркой или угловой шлифмашиной с соответствующим диском, выборка материала – перфоратором. В ответственных местах может быть удобнее воспользоваться ручным инструментом – зубилом или скарпелью – чтобы не удалить больше материала, чем это необходимо.
Круглые отверстия (под розетки и выключатели, для прохода коммуникаций через стены и перегородки) выполняются дрелью или перфоратором с корончатым или перьевым сверлом (в зависимости от диаметра отверстия).
После этих подготовительных операций выполняется собственно штробление.

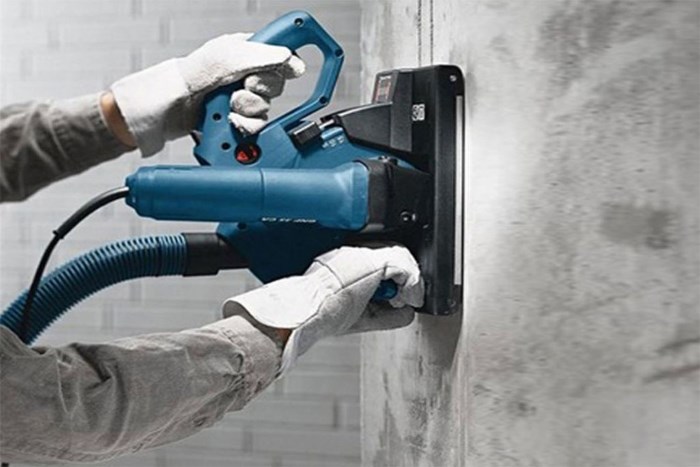

Работа с штроборезом

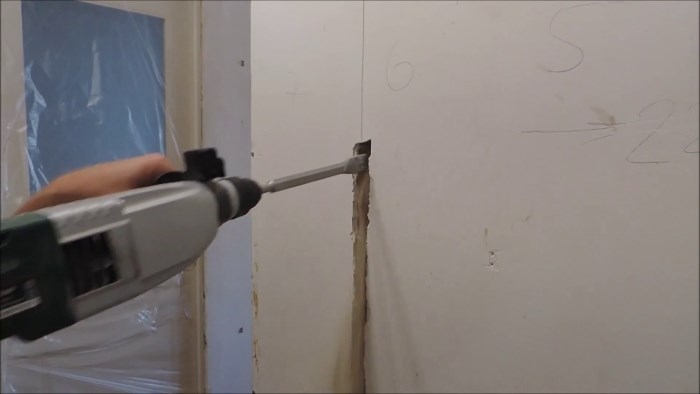

Каких-то особых сложностей в работе с этим инструментом обычно не возникает, достаточно следовать инструкции производителя. После прорезки параллельных канавок оставшийся между ними материал удаляется перфоратором. Процесс работы можно увидеть на видео.
К сожалению, на стадии выбивания бетона или кирпича перфоратором без мусора обойтись не удастся, однако пыли и грязи будет меньше, чем при работе одним перфоратором.

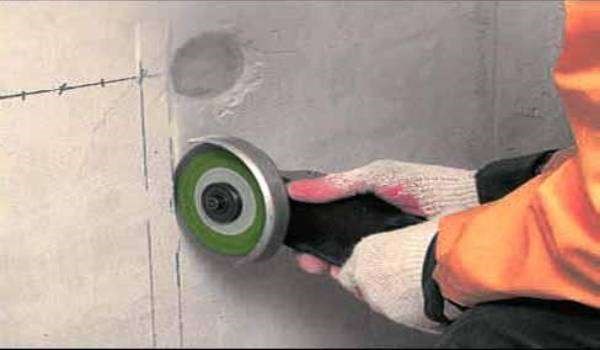

Использование болгарки для штробления
Принцип схож с использованием штробореза – по разметке прорезаются канавки, далее пространство между ними освобождается с помощью перфоратора или зубила. Однако есть нюансы.

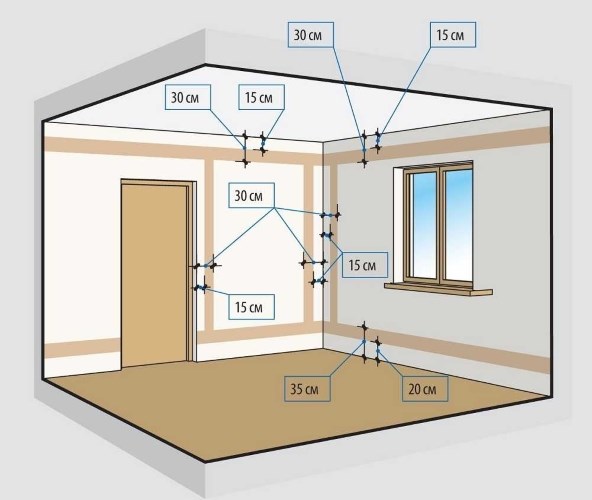

Правила прокладки штроб
- Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.
- Планировать надо так, чтобы не было пересечения канавок.
- При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
- От любого другого угла, дверного и оконного проема отступают не менее 10 см.
- От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.
Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.
Штробление стен под проводку: как и чем штробить — обзор — Строительство и ремонт
- Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.
- Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
- Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.
Особенности железобетонных стен
Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.
Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:
- На участке небольшой длины — от 20 до 50 см — прорубают вдоль нанесенных линий штукатурку на глубину около 2 см. При этом зубило ставят перпендикулярно поверхности стены и просто пробивают толщу материала.
- На обработанном участке убирают материал между двух получившихся канавок. Для этого будило ставят под углом, откалывая кусочки.
- Продолжают на том же участке.
Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.
Коротко о главном
Заполнять штробу с проводкой или трубами нужно так, чтобы исключить повреждение внешней отделки и защитить смонтированные элементы.
Для предварительной фиксации коммуникаций можно использовать метизы, пластиковые изделия либо быстротвердеющие растворы.
Перед заполнением канала той или ной штукатуркой, плиточным клеем, необходимо устранить из углубления мусор и загрунтовать весь рабочий участок.
Выбирать состав нужно с учетом толщины формируемого слоя и типа помещения по уровню и перепадам влажности.
Если планируется дальнейшая отделка лакокрасочными материалами, тонкослойной декоративной штукатуркой или обоями, то дополнительно поверхность нужно закрепить армирующей сеткой или строительным бинтом, выровнять шпаклевкой.
Напишите в комментариях, как думаете – есть смысл пускать наружную проводку по каменной стене?
Заключение
- Цементные составы. Большинство из готовых смесей способны за один заход заполнить штробу по всей ширине и глубине. Здесь для эффективности можно немного менять количество добавляемой воды. Если требуется небольшой слой, то раствор замешивается по рекомендуемой рецептуре или немного жиже. Для глубоких каналов удобнее приготавливать более густой состав.
