Схема подключения розетки с одноклавишным выключателем
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.

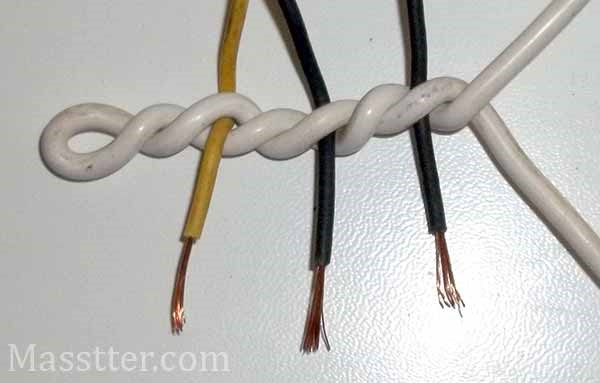

При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.

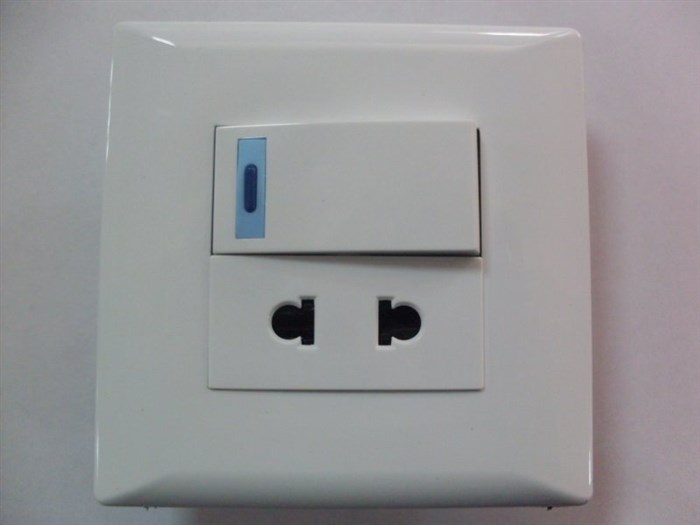

Процесс установки розетки с выключателем в одном корпусе
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой

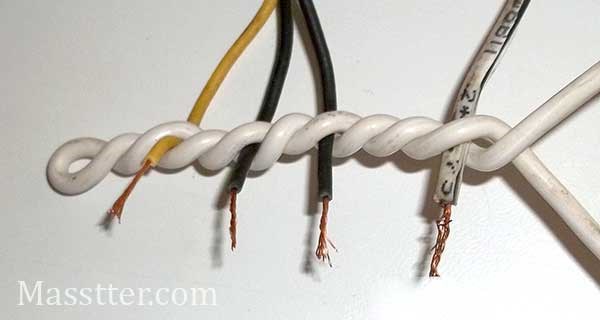

Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Стоимость на популярные модели
Цена объединённого блока всегда зависит от комплектации. Розетка с одним выключателем всегда дешевле, чем модель, оснащённая 2 или 3 из них.
Viko Vera белый 90681186
Горизонтальный модуль предназначен для внутреннего монтажа. Устройство имеет 1 выключатель для света и 1 розетку, не оснащённую заземлением, что является большим минусом при организации электроснабжением современных устройств.
В том случае, если не планируется включать мощные приборы, а для организации освещения достаточно только 1 выключателя, то данная модель идеально подходит для этой цели, ведь цена такого блока составляет всего 200 рублей.
Viko Palmiye серый 90555581
Данная система оснащена одним выключателем, но часто этого бывает достаточно для организации нормального освещения в помещении. Viko Palmiye серый 90555581 имеет степень защиты IP54, что позволяет устанавливать его в условиях повышенной влажности воздуха.
UNIVersal Олимп О0039
Вертикальный блок, состоящий из выключателя и розетки с заземлением. Корпус данного блока изготовлен из высококачественного пластика. Выключатель оснащён индикатором, что позволяет легко обнаружить его местонахождение в темноте.
UNIVersal Олимп О0033
Горизонтальный блок, состоящий из 1 розетки с заземлением и 2 выключателей. Такое устройство позволяет регулировать интенсивность освещения или использовать выключатели для освещения различных секторов одной комнаты.
GSL000178
Схемы подключения розетки и выключателя
- При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
- Подрозетники фиксируются в углублении с помощью гипсового раствора.
- Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. “Земля” подсоединяется к третьей свободной клемме розетки.
- На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
- После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
- Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.
Как подключить?
Для того, чтобы осуществить правильный монтаж электротехнического модуля, понадобятся следующие материалы и инструменты:
- отвёртка;
- медный трёхжильный провод + 1,2, или 3 -жильный в зависимости от количества выключателей в блоке;
- зубило;
- молоток;
- индикаторная отвёртка;
- гипсовая штукатурка; ;
Прежде, чем проводить электромонтажные работы, в обязательном порядке обесточивается тот электрический контур, который подводит ток к распределительной коробке. Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ обязательно индикаторной отвёрткой проверяются на отсутствие фазного тока.
Если необходимо осуществить монтаж дополнительного электротехнического прибора, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см
Прежде, чем прорубить углубление, делается разметка непосредственно по стене. В месте установки объединённого блока, также предварительно обводится контур рабочей части такого блока и уже по нему выбивается с помощью зубила и молотка место для установки, глубиной, которая позволит рабочей части поместиться полностью и не выступать за уровень стены.
Установка совмещённого блока с одноклавишным выключателем
Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.
- От центрального щитка к распределительной коробке прокладывается фаза и ноль.
- Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
- Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
- Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
- Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
- Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.
Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.
Как подключить блок розетка-выключатель в одном корпусе: схема и последовательность действий
- при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
- нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
- благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
- совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.
