Начало работ
И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.
Но обо всем по порядку, чтобы Вы представили о чем идет речь.

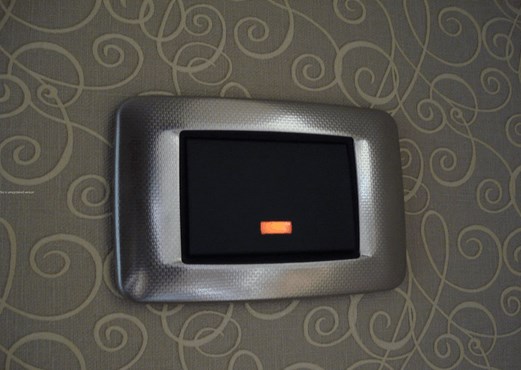

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.
С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.
В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.
Подключение выключателя света с одной, двумя, тремя клавишами
Схема подключения одноклавишного выключателя
Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.
С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.
Важно знать. Читайте статью как правильно соединять провода в распределительной коробке.
Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.
Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.
Вот аналогичная схема, только вместо одной лампочки, подключено пять.
Внимание. Выключатель всегда должен разрывать именно фазу, а не ноль.
Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

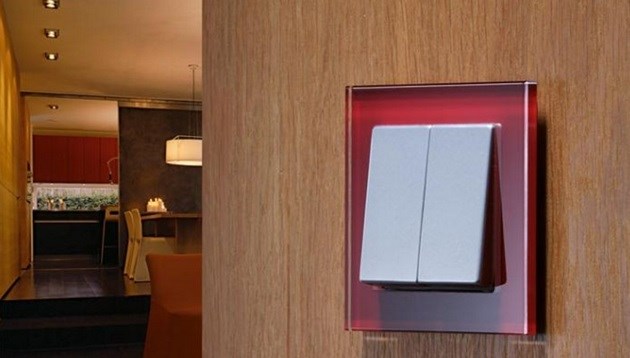

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.
Правильное подключение выключателя. На какой высоте располагать выключатель света
Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.
Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.
Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.
Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.
Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.
Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.
Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.
Как подключить выключатель | Заметки электрика
- выключатель
- электропровод
- распределительные коробки
- электроиндикаторная отвертка
- кусачки и плоскогубцы
- изолента
- крепежный элемент
- подрозетник
- перфоратор
Как правильно подключить выключатель
Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:
- Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
- На люстру или лампочку всегда приходит нулевой провод;
- Фаза всегда должна подаваться на коммутирующие устройства.
Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.
То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.
Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света
Как установить выключатель света
Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.
Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.
В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.
Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.
Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.
Установка изделия

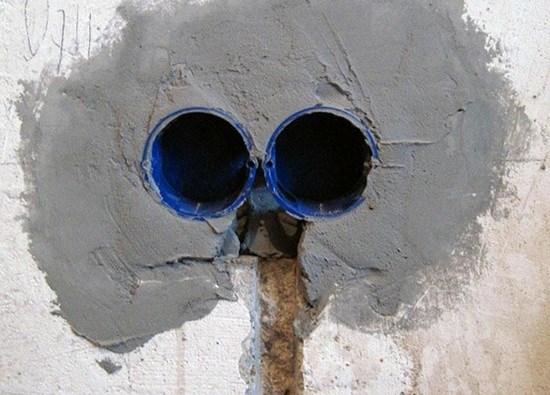

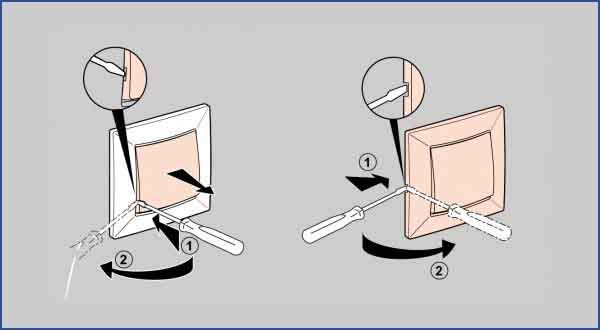

Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.

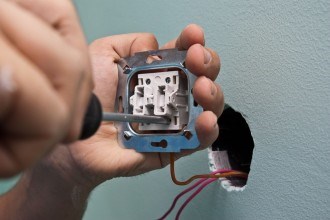

Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.
По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.
Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.
Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!
Подключение одноклавишного выключателя
-
: пайка либо клеммы wago.
- Перед подключением выключателя света необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
- Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а подрозетник и распределительная коробка установлены на своих местах. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме.
- К выключателю света необходимо подключить фазный провод (L), а не нулевой (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
- Перед тем как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов, чтобы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).
