Радиаторы отопления для частного дома – разновидности и классы, правила выбора, цены
В отличие от многоквартирных зданий в частном доме устанавливается автономная система отопления, т. е. не зависящая от центральной котельной, а значит, давление в сети и температура теплоносителя будут совершенно другими. Поэтому, при выборе радиатора для частного дома надо учитывать следующие моменты:
- В частных домах давление на теплоноситель, а с ним на резервуары, трубы радиаторов намного меньше, чем в многоэтажных строениях. Таким образом, батареи не испытывают перегрузок, поэтому можно выбрать любые, в том числе тонкостенные модели.
- В частном доме длина трубопровода от источника тепла (котла, печи) до радиатора совсем небольшая по сравнению с многоэтажными строениями. Поэтому теплопотери минимальны, а теплоноситель сильнее нагрет. Вывод: в частном доме должны стоять радиаторы, которые выдержат высокотемпературный теплоноситель.
- Жидкости для заполнения теплосистемы нужно немного, поэтому в нее можно добавить антифриз или этиловый спирт. Так защищают трубы и радиаторы, чтобы они не промерзли, если котел надолго будет отключен.
На сегодняшний день, на рынке представлено большое количество антифриза для радиаторов.
- Выбирая радиаторы отопления, какие из них лучше для частного дома надо определять отталкиваясь от размера отапливаемой площади. В коттеджах пространства большие, соответственно и энергозатраты на обогрев тоже. Целесообразно установить такие батареи, которые прогреют жилище с минимумом затрат.
Руководствуясь этими нехитрыми правилами, можно купить оптимально подходящую модель.
| Прибор | Принцип действия | Пример |
| Радиатор | Тепло излучается | потолочные излучающие панели, секционные чугунные, трубчатые радиаторы |
| Батарея | Тепло излучается, а также передается конвекцией | секционные алюминиевые, секционные стальные, биметаллические, трубчатые |
| Конвектор | Тепло в основном передается конвекцией | пластинчатые, трубчатые конвекторы, ребристые трубы |
Как правильно выбрать солнечную батарею для частного дома
- Самым подходящим вариантом для батареи считается место под окном, т. е. там, где теплопотери самые значительные. Ширина радиатора должна составлять не меньше 70% ширины окна. Монтируется четко посередине.
Классы радиаторов отопления и их виды и особенности
Принцип действия радиатора заключается в передаче тепла в окружающее пространство от жидкости-теплоносителя, циркулирующей в этом отопительном устройстве.
В таблице указаны основные разновидности тепловых приборов:
| Прибор | Принцип действия | Пример |
| Радиатор | Тепло излучается | потолочные излучающие панели, секционные чугунные, трубчатые радиаторы |
| Батарея | Тепло излучается, а также передается конвекцией | секционные алюминиевые, секционные стальные, биметаллические, трубчатые |
| Конвектор | Тепло в основном передается конвекцией | пластинчатые, трубчатые конвекторы, ребристые трубы |
Кроме того, отопительные приборы делятся на следующие классы, рассмотрим своеобразный рейтинг радиаторов отопления с этой стороны:
Секционные
Состоят из нагревательных секций, которые подсоединяют друг к другу. Чем больше секций, тем больше тепла они передадут в окружающее пространство. Чтобы помещение не перегревалось, на радиаторах устанавливают специальные термостаты, регулирующие температуру.
Благодаря толстым стенкам у таких батарей высокая тепловая инерция – поэтому после отключения АОС радиаторы еще долго остаются горячими. Чугун не сильно подвержен коррозии и не боится вредных примесей в теплоносителе – срок службы таких устройств достигает 50 лет. Из недостатков называют большой вес.
Алюминиевые радиаторы отличаются хорошей теплоотдачей (1/2 излучением + 1/2 конвекцией) и быстро прогревают помещение. По сравнению с чугунными, они более легковесные, и в целом, способность отдавать тепло в помещение в несколько раз выше, чем у чугуна и стали.
Дополнительным преимуществом современных моделей является возможность регулировать температуру клапаном с термоголовкой. Поверхность металла покрывают защитным покрытием, что позволяет увеличить срок эксплуатации. Себестоимость алюминиевых радиаторов невысокая, соответственно и расценки более доступные.
Высоких перегрузок алюминиевые радиаторы не выдерживают, поэтому их не применяют в центральных системах отопления (ЦСО). Они ломаются из-за скачков давления, присутствия в теплоносителе частичек ржавчины или песка. Недопустимы в составе жидкости и химические добавки.
Биметаллические радиаторы отопления состоят из внешних алюминиевых пластин и стальных труб, расположенных внутри секций. Они ценятся за надежность и прочность, но стоят недешево. Одинаково хорошо подходят для централизованных и автономных систем отопления.
По каким основным критериям следует выбирать радиаторы
Тип системы отопления
Пожалуй, именно от этого и надо отталкиваться в первую очередь. У нас в стране существуют отопительные системы двух типов: централизованные и автономные. Причем обе они требуют использования разных радиаторов.
Лучшим выбором для системы централизованного отопления будут:

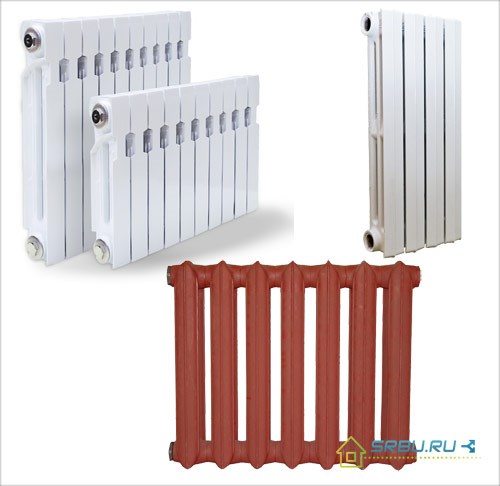

- Чугунные радиаторы, отличающийся долговечностью и отсутствием склонности к коррозии. Рабочее давление – 6-16 бар.
- Биметаллические радиаторы, также не подверженные коррозии и выдерживающие давление до 35 бар (секционные модели) или до 100 бар (монолитные модели).
2. Автономное отопление в корне отличается от центрального. Вода здесь движется по кругу (система двухтрубная), ее давление не превышает 3-5 бар, а кислотность также соответствует нормам. Нет в этой воде и посторонних примесей. Поэтому для автономного отопления годятся практически все виды радиаторов.
Для автономной системы отопления специалисты рекомендуют:
- Алюминиевые радиаторы, имеющие самую высокую отдачу тепла.
- Стальные радиаторы, имеют низкую цену, отличающиеся красивым внешним оформлением и оригинальным дизайном.
- В некоторых случаях можно использовать и старые добрые чугунные радиаторы.
Использование в системе автономного теплоснабжения биметаллических радиаторов не совсем оправданно ввиду их высокой стоимости и меньшей теплоотдачи по сравнению с алюминиевыми радиаторами.
Теплоотдача разных видов радиаторов
Приведем конкретные цифры по теплопроводности (указывается значение для одной секции) Естественно, указаны средние значения. Более точно можно узнать характеристики в паспорте конкретного радиатора.
Общая теплоотдача не секционных радиаторов:
Подытожим. Лидером по передаче тепла является алюминий. Сталь занимает второе место. Третье отдадим чугуну, который еще и нагревается очень долго (то есть имеет большую инерционность). Но он и остывает долго, что иной раз приходит на выручку.
Какие радиаторы более надежны и долговечны
Вновь предоставим в виде списка продолжительность бесперебойной работы, которую гарантируют производители.
- Чугунные радиаторы – более 50 лет.
- Алюминиевые радиаторы – от 15 до 20 лет (при условии, что pH воды – не выше 7-8).
- Стальные радиаторы – до 15-25 лет
- Биметаллические радиаторы – до 20-25 лет.
- Конвекторы – 10-25 лет.
Что касается надежности, то здесь есть два аспекта — это способность выдерживать давление и то, как тот или иной вид радиаторов требователен к теплоносителю. Если говорить о давлении то тут бесспорным лидером будут биметаллические радиаторы, затем идут алюминиевые, чугунные и стальные радиаторы.
Внешний вид и отделка

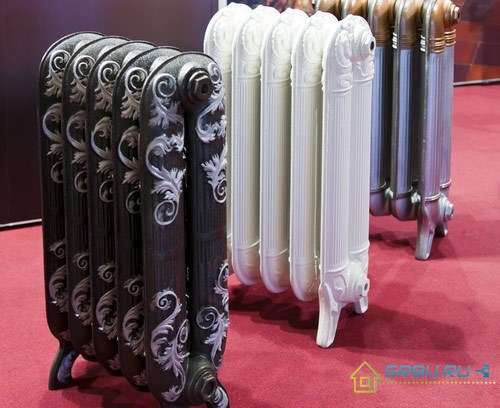

1. Чугунные радиаторы – модели отечественных производителей, хоть и стали меньше размерами, претерпев изменения в дизайне (их фасад стал плоским), но отделкой похвастаться не могут. Они покрыты только антикоррозийной грунтовкой, которая предполагает последующее окрашивание. А вот модели европейских производителей и покрытие имеют красивое и прочное, и дизайн вполне современный.
Как рассчитать радиатор для транзистора » Сайт для электриков — статьи, советы, примеры, схемы
- Радиаторы секционного типа удобны тем, что их можно при необходимости перебрать. Например, когда выйдет из строя одна секция, или же понадобится увеличить либо уменьшить количество этих секций, то это все легко можно сделать.
- Плюс монолитных радиаторов в том, что они имеют огромный запас по давлению (порядка 100 атмосфер). Поэтому такие приборы – наилучшее решение для «высоток» с центральным отоплением, где давление в системе весьма солидное, а от гидроударов порой не уберечься.
Выбираем конкретную модель радиатора
После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.
Рассчитываем тепловую мощность
Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:
- Можно уменьшить мощность радиаторов 10 — 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
- Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
- При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
- Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.
При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:
- Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
- Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
- Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.
Конечно здесь указанны не все показатели, например нужно учитывать из какого материала построен дом, какая его конструкция, имеется ли утепление, но в целом они позволяют выбрать вам необходимые приборы для отопления.
Определяем нужные габариты
При покупке радиатора надо точно знать следующие моменты:
- Какого типа у вас подводка – скрытая или открытая;
- Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
- Диаметр труб отопления;
- Расстояние между трубами (межосевое расстояние).
Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:
Завершающий этап покупки радиаторов
Охлаждение за счет теплопроводности
Для охлаждения за счет теплопроводности используется прямой контакт металл-металл между двумя телами. Тепло от нагреваемых компонентов за счет теплопроводности передается на внешние поверхности теплоотводящих кожухов.
Пример №3: Защитный экран в роли радиатора
Покажем, как теплопроводность работает на практике: при разработке промышленного коммутатора мы применили нестандартное решение, чтобы справиться с проблемой отвода тепла и защитить плату от помех. Конструктор предложил использовать на одной из плат составной экран, который взял на себя обе задачи — и тепло отвел за счет теплопроводности, и от помех защитил.
Корпус такого экрана был выполнен из алюминиевого сплава методом фрезерования. Фрезеровка позволила создать металлическую поверхность с нужными параметрами и обеспечить плотный контакт с нагреваемыми элементами. Но для оптимальной теплопередачи мы задействовали между корпусом и элементами еще один компонент — специальные термопрокладки с высоким коэффициентом теплопроводности.

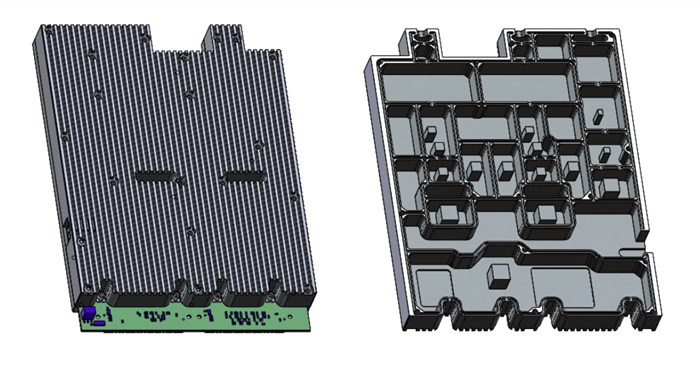

Защитный экран для отвода тепла и защиты от помех
Пример №4: Отведение тепла на корпус
Бывает, что для охлаждения используется не только трубки или экраны, но весь корпус устройства принимает на себя «тепловой удар». Конечно, оптимальный материал для такого корпуса — алюминий.

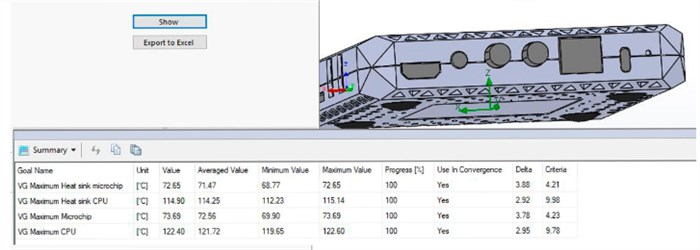

Ниже — пример такого проекта. Результаты термомоделирования показали, что одного стандартного радиатора недостаточно для отвода тепла, поэтому был спроектирован дополнительный алюминиевый корпус.

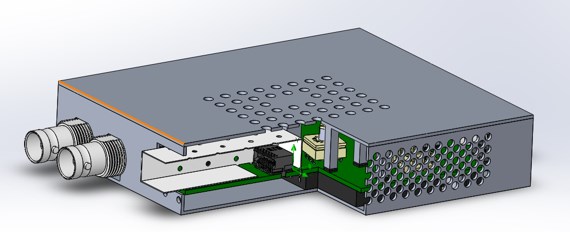

Корпус для отвода тепла от нагревающихся компонентов
Чтобы увеличить естественную конвекцию воздуха мы добавили отверстия на боковых и верхних гранях корпуса:
Распределение воздушных потоков при горизонтальном положении корпуса
Сравнивая результаты, полученные при моделировании, и данные из спецификаций на компоненты, мы видим, что такой способ охлаждения позволяет поддерживать температуры элементов устройства в рабочих диапазонах.
Определяем нужные габариты
Принудительное конвекционное охлаждение
Итак, мы разобрались с естественной конвекцией при охлаждении, а теперь рассмотрим принудительную — более дорогой, но самый распространенный метод отвода тепла.
Для принудительного охлаждения используются вентиляторы.
Пример №5: Охлаждение устройства из 100+ плат
Мы спроектировали сложное промышленное устройство для обработки рентгеновского излучения, которое представляет собой массив из более ста печатных плат, расположенных по рядам кассетным способом. Плотность сенсоров составляет около 4000 шт.
На начальном этапе проектирования был сделан термический расчет, чтобы определить оптимальное расположение компонентов на плате, межплатные зазоры, температуру приточного воздуха и конструкцию корпуса. Из 20 итераций выбрана оптимальная.

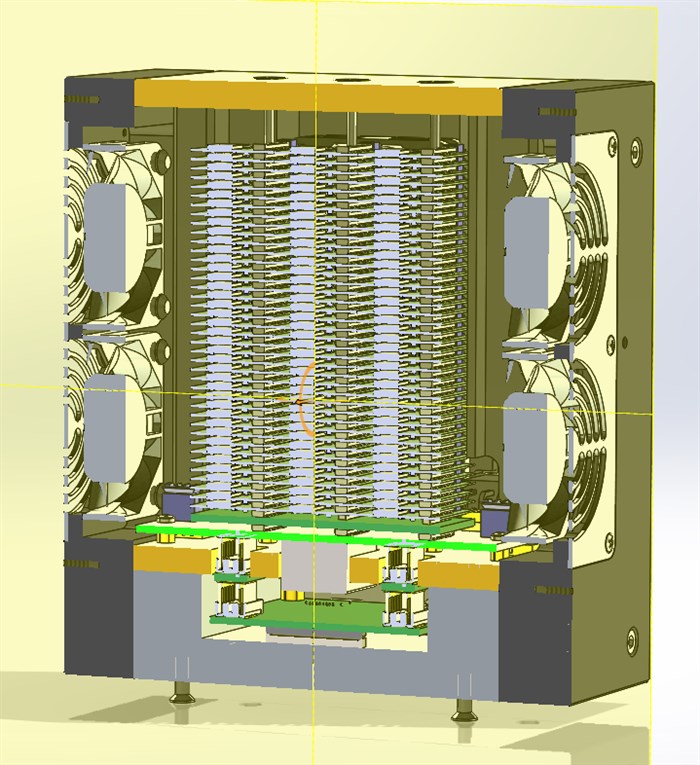

Корпус устройства с установленными вентиляторами

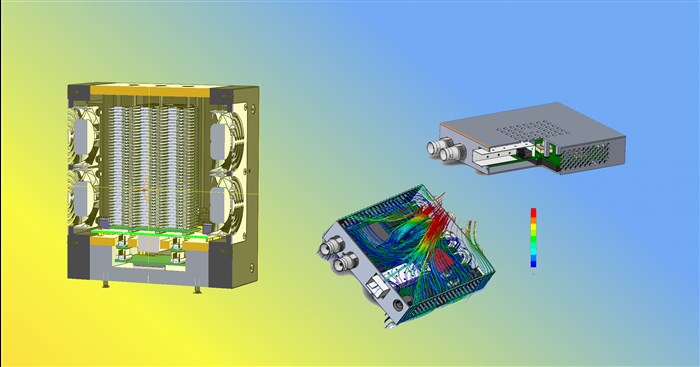

Термомоделирование помогло выявить и исправить проблемные места в конструкции задней стенки устройства. Понадобилось перенаправить поток, чтобы он проходил через область плат, и изменить расположение межплатного разъема, чтобы он не препятствовал воздушному потоку.
Температурные срезы в области плат
Пример №6: Охлаждение 1U-корпуса коммутатора
На последнем примере покажем, как работает термомоделирование в проектах с комбинированным охлаждением, где на начальном этапе проектирования используется и теплопроводность, и принудительная конвекция.
Проработка внутренней компоновки промышленного коммутатора
Система охлаждения устройства: 8 вентиляторов и три алюминиевых радиатора
Вывод: расчет температурных характеристик печатных плат и всего устройства в целом — это неотъемлемый этап проектирования современной серийной электроники, который помогает производителям снизить риски сбоев, сэкономить деньги и время.
Было бы интересно узнать в комментариях, с какими системами охлаждения сталкивались читатели этой статьи и какие выводы для себя сделали.
Материалы
Для изготовления солнечной батареи потребуются следующие материалы:
- фотоячейки;
- алюминиевые уголки;
- диоды Шоттки;
- силиконовые герметики;
- проводники;
- крепежные винты и метизы;
- поликарбонатный лист/оргстекло;
- паяльное оборудование.
Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.
Выбор фотоэлементов
Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.
Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.
Пример №2: Двойной корпус для конвекции
- Фотоэлектрические панели – основной элемент системы, генерирующий электричество при попадании на него солнечного света.
- Аккумуляторная батарея – накопитель электроэнергии, позволяющий обеспечивать потребителей альтернативным электричеством даже в те часы, когда СБ его не вырабатывают (например, ночью).
- Контроллер – устройство, отвечающее за своевременную подзарядку аккумуляторных батарей, одновременно защищающее аккумуляторы от перезарядки и глубокого разряда.
- Инвертор – преобразователь электрической энергии, позволяющий получать на выходе переменный ток с требуемой частотой и напряжением.
Этапы работы
Корпус
Прежде чем начать делать солнечную панель своими руками, необходимо соорудить для нее каркас. Он защищает батарею от повреждений, влаги и пыли.
Корпус собирается из влагостойкого материала: фанеры, покрытой влагоотталкивающим средством, или алюминиевых уголков, к которым силиконовым герметиком приклеивается оргстекло или поликарбонат.
При этом нужно соблюдать отступы между элементами (3-4 мм), так как необходимо учитывать расширение материала при повышении температуры.
Пайка элементов
Фотоэлементы выкладываются на лицевую сторону прозрачной поверхности, так, чтобы расстояние между ними со всех сторон было 5 мм: таким образом учитывается возможное расширение фотоячеек при повышении температуры.
Фиксируются преобразователи, имеющие два полюса: положительный и отрицательный. Если вы хотите увеличить напряжение, соединяйте элементы последовательно, если ток — параллельно.
Во избежание разрядки аккумулятора ночью, в единую цепь, состоящую из всех необходимых деталей, включают диод Шоттки, подсоединяя его к плюсовому проводнику. Затем все элементы спаивают между собой.
Сборка
В готовый каркас размещаются спаянные преобразователи, на фотоячейки наносится силикон — все это накрывается слоем из ДВП, закрывается крышкой, а места соединений деталей обрабатываются герметиком.
Даже городской житель может сделать и разместить солнечную батарею на балконе своими руками. Желательно, чтобы балкон был застеклен и утеплен.
Вот мы и разобрали, как сделать солнечную батарею в домашних условиях, оказалось, это совсем несложно.
Конструктивные особенности радиаторов
Многие задаются вопросом: какой радиатор для светодиода лучше?

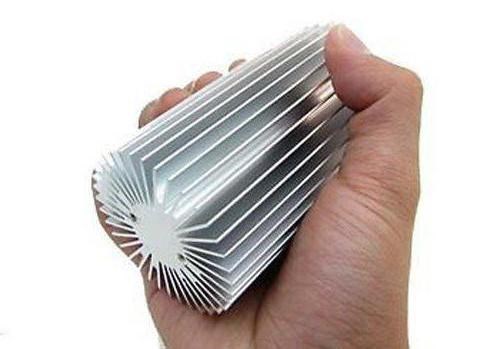

К примеру, радиатор для светодиода 10W представлен ребристым LED-устройством.
Первый вид, как правило, используется для естественного метода охлаждения светодиодов, а второй — для принудительного. При одинаковых показателях габаритов пассивное игольчатое устройство на 70 % превышает эффективность ребристого вида.

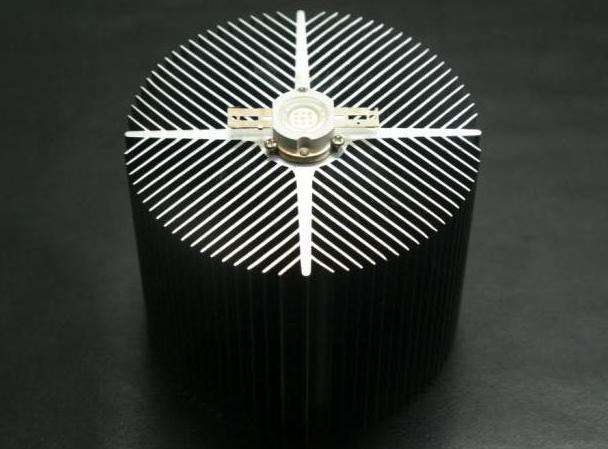

Радиаторы для мощных светодиодов обладают игольчатой конструкцией. Они рассчитаны на мощные светодиоды, но это совсем не означает, что ребристые приборы на основе пластин пригодны только для функционирования вместе с вентилятором. В зависимости от геометрических параметров, они используются и для охлаждения пассивного характера.
Радиатор для светодиодов любой конфигурации может обладать квадратной, прямоугольной или круглой формой.
Охлаждение за счет теплопроводности
- Показатель теплопроводности должен быть не меньше 5-10 Вт. Материалы с более низким показателем не могут передать все тепло, которое принимает воздух.
- Уровень теплопроводности выше 10 Вт с технической точки зрения будет избыточным, что повлечет за собой ненужные денежные затраты без повышения эффективности устройства.
Методы крепления светодиодов к радиатору
Светодиоды прикрепляются к устройству при помощи двух методов:
Клеят светодиод термическим клеем. С этой целью на поверхность из металла наносится немного клея, затем на нее сажают светодиод. Для получения хорошего соединения светодиод придавливается грузом до полного высыхания клеящего вещества. Но большинство мастеров предпочитают использовать механический способ.
В настоящее время производятся специальные панели, посредством которых можно в кратчайшие сроки произвести монтаж диода. Некоторые модели предусматривают дополнительные зажимы для вторичной оптики. Монтаж весьма прост. На радиатор устанавливается светодиод, затем на него — панель, которую прикрепляют к основанию при помощи саморезов.
