11 эффективных способов соединить провода
Кабельно-проводниковая продукция широко используется для передачи электрической энергии на расстояние. Но для обеспечения хорошего контакта, провода должны быть надёжно соединены. Рассмотрим существующие виды соединений проводов и порядок их выполнения.
Способы соединений могут различаться, в зависимости от следующих факторов:
- разновидности соединяемых кабелей;
- характеристик электрического тока линии;
- конструктивных особенностей оборудования, в котором используется провод;
- условий эксплуатации соединения и других моментов.
Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.
Скрутка
Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.

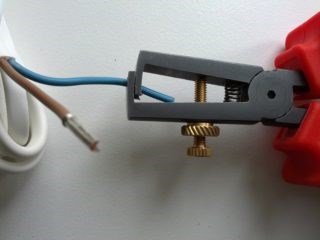

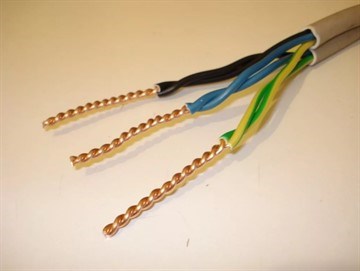

- освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
- зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
- полученную скрутку пропаивают или сваривают.
Альтернативный способ, когда важно сохранить длину провода, предусматривает встречное расположение жил, с их скрещиванием и скручиванием руками. Далее плотность увеличивается с помощью плоскогубцев.
Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.
Пайка
Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.
Когда пайка остынет, контакт изолируется изолентой или термоусадкой.
Заваривание
Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки. Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:
- выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
- подравниваются концы,
- рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
- выставляется режим тока,
- свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.
Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.
Скрутка проводов: приспособления, колпачки, медные и многожильные провода
- места соединения зачищаются на длину, необходимую для выполнения кольца по диаметру болта;
- очищенные участки сгибаются в кольцо;
- проводники одеваются на болт, сверху накладывается шайба и зажимается гайкой.
Как сделать параллельную скрутку
Для начала зажмите пассатижами со стороны изоляции с небольшим отпуском. С другого конца можно немного закрутить провода для удобства, собрав в пучок. И Вторыми пассатижами начинать скручивать.
Очень важно, чтобы витки ложились равномерно оттягивать пассатижи от себя в сторону. Иначе могут появиться отдельные выбивающиеся витки. На фото делаю тройную скрутку, ибо для качественного выполнения потребуется приложить немало усилий.
Оставляется 10-15 витков для минимизации переходного сопротивления и увеличения площади контакта. Кончик, за который осуществлялось скручивание, откусывается бокорезами. Всё готово.
Если делаете впервые, то советую перед чистовой работой потренироваться их делать на таких же маленьких кусках из остатков. Коих при ремонте может много остаться после сборки щита.
Как не должно быть

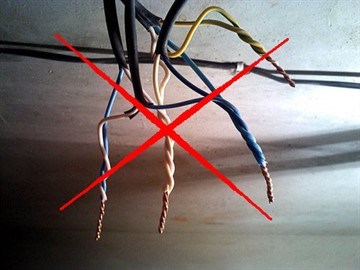

На фото выше специально показаны примеры плохих скруток, которые могут получиться в следствии отсутствия опыта или лени монтажника. С 1 фото всё понятно: выехавшие витки, очень слабо затянуто. Даже пальцами можно будет раздвинуть
Со второй не всё так однозначно, некоторые оставляют такую. Но обратите внимание на фото выше, где была тройная скрутка. На двойной без вариантов витки должны очень плотно прилегать друг к другу. А если последние кривые витки отрезать, то количества витков не хватит для полноценного контактного соединения.
Как сделать скрутку проводов правильно. Фото пример.
Как делать последовательную скрутку проводов
Данный вид советую осуществлять способом — желобком. То есть, хорошо зафиксировать пассатижами посередине и по бокам делать 5-7 витков с каждой стороны. При такой фиксации гораздо удобнее и получается выполнить более плотно, нежели держать руками.
Места до изоляции с каждой стороны нужно примерно оставить под витки. И на сами виточки около 5 сантиметров. Далее поднимаем эти «усики» перпендикулярно вверх, фото ниже.
И начинаем первый виток как можно прямее. Продолжаем их накручивать плотно друг к другу.
Получается вот такое красивое соединение. Если заметили незначительные микро зазоры между витками, то их подтягиваем тонкогубцами. А если получились размашисто, то переделываем.
Если изолирование будет термоусадкой, то её нужно одеть до начала скрутки!
Рекомендуемое количество: 5-7, остальное можно отрезать. Конечно, можно и 10 сделать, если есть желание и оставлен внушительный запас. Как и в прошлый раз, советую хотя бы разок потренироваться. А то в коробке переделывать будет проблематично.
Сколько можно скрутить в одну скрутку?
Методом скрутки объединяют до 6-ти проводов. Жилы в количестве более 2-х соединяют параллельной или бандажной скруткой, тогда как последовательная применима только для 2-х жил.

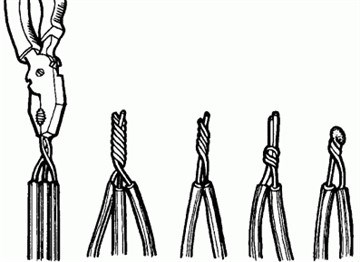

Параллельную скрутку из нескольких жил (более 2-х) делают так:
- зачищенные провода выпрямляют и складывают вместе параллельно и в одной плоскости;
- взявшись одними плоскогубцами за то место, где заканчивается изоляция, другими закусывают концы жил и закручивают их как можно туже;
- обкусывают концы жил кусачками, делая закручивающее движение;
- изолируют.
При необходимости сделать большое количество скруток применяют шуруповерт: зажимают концы жил в патроне и приводят инструмент в действие. Чтобы не держать при этом пучок проводов в руках, полезно изготовить простое приспособление в виде приваренной к стержню шайбы.
Сам себе электрик: приспособления для подключения к электропроводке машины и её ремонта
- оголенные и зачищенные жилы складывают крестообразно, так чтобы точка пересечения приходилась на середину оголенного участка;
- 1-й провод наматывают на 2-й, двигаясь от точки пересечения к изоляции;
- 2-й провод наматывают на 1-й по той же схеме.
Скрутка многопроволочных жил
Многопроволочная жила (иногда ее ошибочно называют многожильной) состоит из нескольких тонких проволочек, что придает ей гибкость. Из таких проводов делают шнуры питания, переносные розетки и удлинители.
Также их используют в распределительных щитах, где из-за близкого расположения приборов и тесноты кабель приходится сильно сгибать. Из-за гибкости скручивание многопроволочных жил по любому из вышеописанных способов не обеспечивает качественного и долговечного контакта.
- каждую жилу распускают на два или более пучка (зависит от количества проволочек);
- прикладывают жилы одну к другой и скручивают попарно пучки от разных жил;
- полученные пучки скручивают в один.
