Как правильно провести электропроводку в деревянном доме
Допускается также для соединения дома с электросетью использовать алюминиевый кабель. Но лучшим решением остается все-таки медь. Поскольку при меньшей площади сечения, а, следовательно, и при меньшей удельной массе, медный кабель, не перегреваясь, выдерживает большие нагрузки.
Кроме того, тот же стандарт не допускает проведение силовых алюминевых линий сквозь легкосгораемые конструкции, которыми являются деревянные стены.
Стоит отметить, что работы, сопряженные с опасностью поражения электрическим током, лучше не делать самостоятельно и в одиночку. Для работы с высоковольтным оборудованием нужны специально обученные люди, которые знают, где и как его отключать, и у которых есть допуск к этим работам.
Как правильно завести кабель в дом

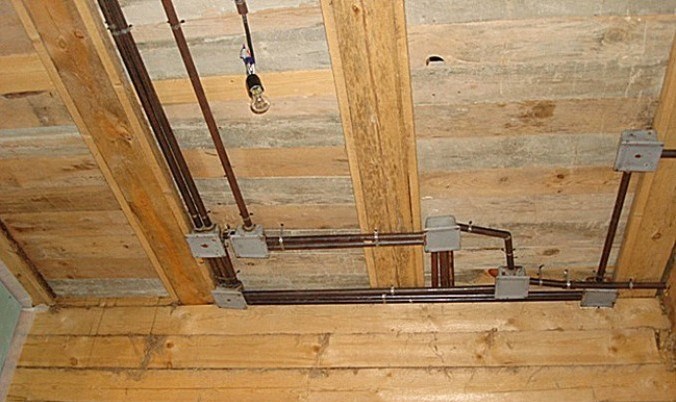

Чтобы не беспокоиться о состоянии резиновой обложки токоведущего кабеля, его стоит защитить чем-нибудь более прочным и стабильным. Лучший выбор — это стальная толстостенная труба, внутри которой в гофрированном негорючем шланге прокладывают электрокабель.
Металлическая труба защищает изоляцию кабеля от истирания и в случае короткого замыкания локализует возгорание проводки, не позволяя пламени перекинуться на деревянную стену. Толщина стенок трубы определена стандартами:
Установка защитного автомата
Один из способов — это не ограничиваться защитой только отверстия в стене, а протянуть электрический кабель через толстостенную стальную трубу до самого распределительного щитка. При кажущейся простоте идеи этот вариант оказывается весьма непростым в реализации:
- Проблемой является проведение жесткого кабеля через узкую трубу. Задача еще более усложняется, если электропроводка в деревянном доме устроена таким образом, что входящей силовой линии приходится огибать какие-либо препятствия на своем пути.
- Еще один недостаток заключается в том, что таким образом удается лишь оградить деревянные стены от загоревшейся в результате короткого замыкания изоляции. Ток же до перегорания проводника отключен не будет. Времени, пока горит толстая медная жила, может хватить на то, чтобы разогреть трубу настолько, что она сама будет представлять опасность. Если не возгорания, то ожога уж точно.
- Быть на класс менее чувствительным.
- Иметь меньшую скорость срабатывания по сравнению с внутренним автоматом, установленным в распределительном щитке. В противном случае при любой, даже незначительной перегрузке вам придется выходить на улицу, а то еще и лезть под крышу или на столб, чтобы вновь включить сработавшую защиту.
Если автомат выбран правильно, он не допустит возгорания электрического кабеля, проходящего по стенам дома. Но проходы через стены и перекрытия все равно нужно защитить стальными трубами.
К сожалению, многие старые постройки не соответствуют приведенным выше требованиям. Стандарты, по которым в них выполнена электропроводка, не были рассчитаны на современный уровень нагрузки. Вот поэтому сегодня мы имеем печальную статистику, о которой уже говорили вначале.
Ввод в дом электричества. От столба к дому. Особенности ввода в деревянный дом
Разводим электропроводку внутри дома
Внутри дома, в отапливаемой его части, устанавливают электрический щиток. В его состав обычно входят:
- автомат защиты от внешних перегрузок — чтобы проблемы соседей вас не касались
- автоматы защиты и устройства защитного отключения по каждой из силовых линий вашего дома
- шина заземления из витого медного провода сечением не менее 10 мм2
- электрический счетчик — если его нет в корпусе наружного автомата
Дифференциальные автоматы защиты совмещают в себе функции двух описанных выше устройств. Это новое поколение электрозащитных приборов. Но пока их высокая стоимость и довольно большие габариты тормозят широкое распространение этой модификации на нашем рынке.
Как правильно выполнить проводку
Прокладку внутренней электрической сети можно сделать различными способами:
- Проводка открытым кабелем. Ее выполняют прямо по стене при помощи специальных электромонтажных зажимов, что допускается для одиночного проводника с сечением кабеля не более 6 мм2. В самом простом случае для этого можно использовать все тот же ВВГнг или NYM в двойной изоляции.
- Проводка выполняется теми же марками кабеля, но не просто крепится к стене. Для обеспечения пожарной безопасности ее протягивают через гофрированную трубку из негорючих материалов. Внешний вид такого решения, конечно же, оставляет желать лучшего.
- Вместо некрасивого гофрированного шланга проводку прокладывают по специальному электроустановочному коробу. Он представляет собой полую разборную конструкцию, состоящую из материалов, не поддерживающих горение. Установочная часть крепится к стене. По ней раскладывают проводку из тех же универсальных кабелей и закрепляют их. Затем короба закрывают лицевой частью, которая прячет за собой провода, предотвращая их случайное повреждение. Имея приличный внешний вид, такая конструкция не режет глаз неприкрытыми коммуникациями и защищает деревянные стены и потолок от контакта с потенциально опасными линиями тока. Электромонтажные короба выпускают различных размеров и цветов. Поэтому всегда можно подобрать их под любой интерьер и цветовое оформление.
Нормативные документы
Положения, регулирующие обустройство электропитания в деревянных строениях, содержатся в «Правилах устройства электроустановок» (ПУЭ) и в Своде правил «Проектирование и монтаж электроустановок жилых и общественных зданий».
В них даны критерии выбора распределительных устройств, проводников, автоматики, освещения, указаны используемые термины и их значение.
Проведение электропроводки ещё регламентируют Строительные нормы и правила (СНиП).
СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — требования к устройству системы электроснабжения в жилых домах.
Правильный монтаж СИП кабеля: как выполняется и что для этого нужно
- разработка проекта и определение общей мощности оборудования;
- выбор кабеля, устройств автоматики и электроприборов;
- подвод питания, подсоединение защитных автоматов, счетчика электроэнергии;
- установка электрощита;
- внутренняя разводка кабеля;
- монтаж розеток, выключателей, приборов освещения;
- испытание системы.
Подготовка проекта электроснабжения
Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.
Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

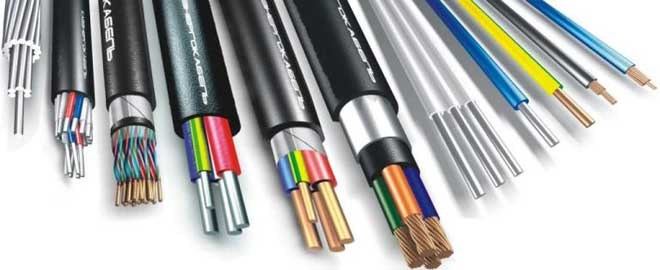

Выбор кабеля
После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.
Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

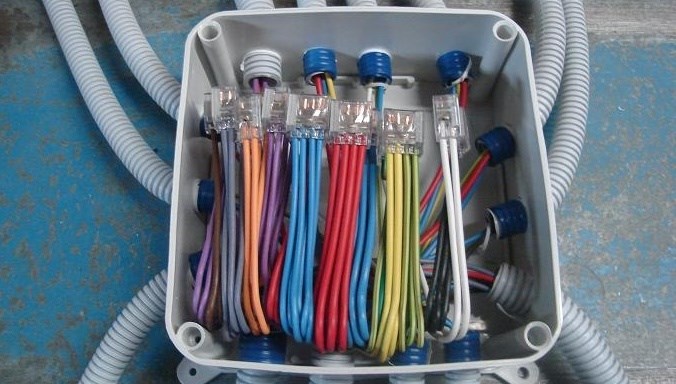

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.
Выбор устройств и автоматики для распределительного щитка
Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.
Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.
Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.
Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.
Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.
