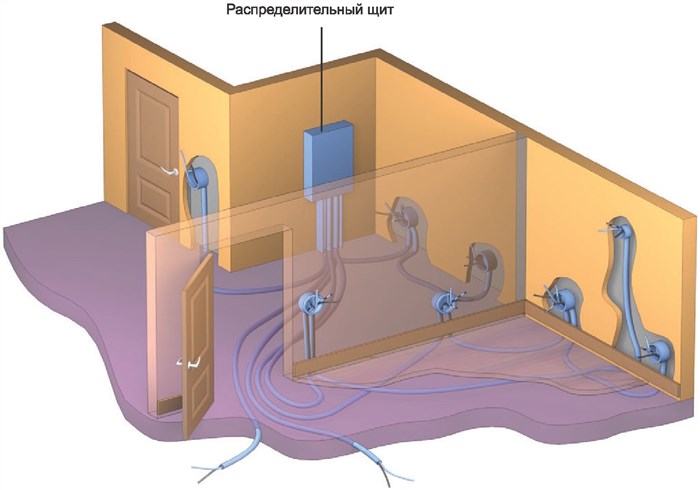

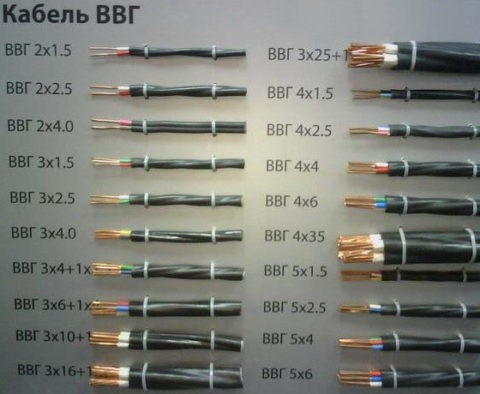

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки
К основным преимуществам данного метода укладки электрического кабеля относятся:
- Повышенный уровень безопасности в сравнении с монтажом проводки в стене. Исключаются любые случайные повреждения линии, связанные с вколачиванием гвоздей, дюбелей и других крепежных элементов, что сопровождается использованием дрели, отбойного молотка или болгарки.
- Уменьшается общее количество кабеля, необходимое для организации сети. Для прокладки в стене требуется намного больше проводов.
- Необязательно быть квалифицированным специалистом, чтобы самостоятельно справиться с задачей. Трудности могут возникнуть исключительно при помещении кабеля внутрь гофры или металлической трубы.
- Соединительные коробки находятся рядом со стеной или в нижней части, что исключает вероятность перелома кабеля.
- Нет необходимости в штроблении стен, нанесении толстого слоя штукатурки и выполнении других отделочных работ.
Половая разводка пугает людей по следующим причинам:
- Серьезные трудности при выполнении ремонтных работ или при необходимости замены электрического кабеля. Рано или поздно цепь может оборваться. Самостоятельно найти аварийный участок практически нереально, поэтому придется демонтировать систему и прокладывать новый провод. Однако проблемы можно избежать, если соблюдать правила и рекомендации по монтажу половой разводки. К примеру, следует убедиться, что кабель, помещенный в трубу, ходит по ней свободно. Прежде чем вытаскивать кабель, к дальнему концу привяжите прочную веревку или проволоку, чтобы затем без проблем затянуть в трубу новый провод.
- Стоимость работ повышается из-за необходимости покупки гофры, которая не нужна при монтаже в стенах, когда кабель прячется внутрь штроб или под толстым слоем штукатурки.
Недостатков всего два, но первый легко устраняется, если безукоризненно следовать технологии монтажа.
Монтаж скрытой электропроводки
Требования и нормы ПУЭ
Прокладка кабеля в полу официально разрешена 7-м изданием ПУЭ и относится к скрытой проводке. В главе 2.1 указанных правил отмечено, что при формировании кабельных трасс могут быть использованы
- круглые трубы, короба различных типов с прямоугольным поперечным сечением, а также гибкие металлические или иные несгораемые рукава;
- не исключена прокладка непосредственно в структуре строительной конструкции в формируемой для этого борозде с последующим покрытием шпаклевкой или штукатуркой;
- допустимо производить укладку проводов в структуру конструкции под слоем бетона прямо на заводе при ее изготовлении.
Отдельно указывается на то, что при прокладке в канал вне зависимости от его исполнения должна быть обеспечена возможности замены электропроводки при возникновении такой необходимости.
Особенности электропроводки в полу
Предпочтительные области использования.
Прокладка кабеля в полу наиболее целесообразна при новом строительстве при состоянии помещения “голые стены”, т.е. фактически в новостройках (как показано на рисунке 1). Это позволяет минимизировать время и усилия, необходимые для выполнения электрической проводки за счет большого свободного пространства и возможности отказаться от штробления стен.
Рисунок 2 показывает, что это дает наибольшие преимущества в области возле центрального распределительного щитка.
Рис. 1. Формирование системы подпольных каналов на этапе черновой отделки Рис. 2. Ввод гофрированных трубок в центральный электрощиток
Для деревянных домов, в которых укладка половых досок осуществляется на массивные лаги, для каналов рассматриваемой разновидности вместе с распределительными коробками имеется достаточно свободного места. Это позволяет применять данный вид разводки также при капитальном ремонте.
Правила формирования каналов и протяжки кабелей.
При формировании каналов целесообразно минимизировать количество поворотов. Хотя согласно действующим нормам допускается два или даже три поворота, целесообразно выполнять не более одного.
Максимальная длина прямолинейной секции не должна превышать 15 м.
При прокладке нескольких каналов их следует располагать параллельно, при поворотах не допускается пересечение (это правило показывает рисунок 2).

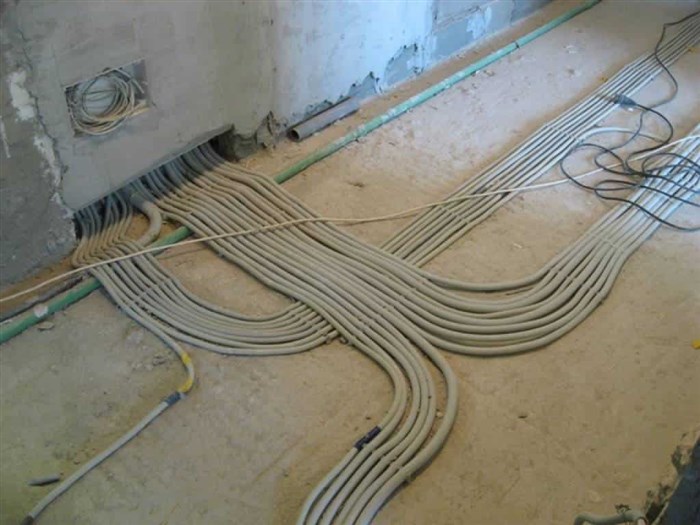

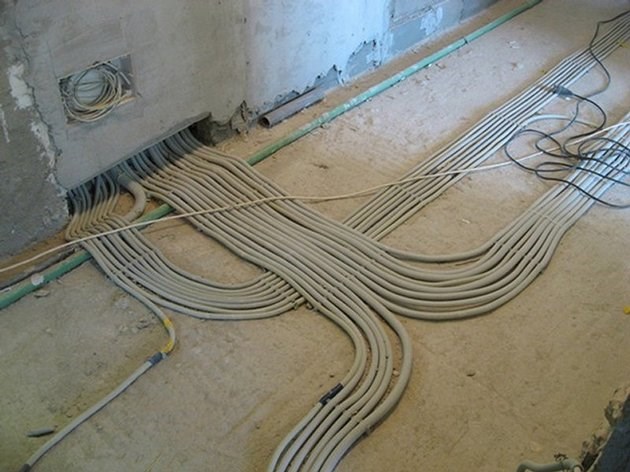

Пример неправильного планирования системы каналов с большим количеством пересечений показывает рисунок 4.
Рис. 4. Неправильно распланированная система каналов с большим количеством пересечений
В проложенном канале желательно оставлять протяжной шнур из проволоки, троса или пластикового прутка, который используется для затяжки кабелей.
Для облегчения протяжки и замены проводов они не должны заполнять более 50% сечения канала “в свету” (0.6 от диаметра трубы).
Для минимизации усилий, прикладываемых к кабелю при прокладке в непрямолинейном канале, ее направление следует выбирать так, чтобы поворот находился ближе к началу канала, а не к его концу. Данное положение в схематической форме демонстрирует эскиз рисунок 5.
Проводка под стяжкой — Тонкости монтажа электропроводки в полу
- в сложности локализации места повреждения кабеля;
- при канале с большим количеством поворотов возникают проблемы с извлечением отказавшего кабеля и последующим вводом в него нового.
- иногда к недостаткам относят необходимость применения довольно дорогих обычных или гофрированных металлических труб.
Требования и нормы ПУЭ
Прокладка кабеля в полу официально разрешена 7-м изданием ПУЭ и относится к скрытой проводке. В главе 2.1 указанных правил отмечено, что при формировании кабельных трасс могут быть использованы
- круглые трубы, короба различных типов с прямоугольным поперечным сечением, а также гибкие металлические или иные несгораемые рукава;
- не исключена прокладка непосредственно в структуре строительной конструкции в формируемой для этого борозде с последующим покрытием шпаклевкой или штукатуркой;
- допустимо производить укладку проводов в структуру конструкции под слоем бетона прямо на заводе при ее изготовлении.
Отдельно указывается на то, что при прокладке в канал вне зависимости от его исполнения должна быть обеспечена возможности замены электропроводки при возникновении такой необходимости.
Кабель без гофры. Почему нельзя и когда можно.
Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:
Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:
Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.
Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:
То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.
А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:
И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.
При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.
Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.
Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.
Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.
Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?
Как правильно штробить стены под проводку: где можно, инструменты, советы и рекомендации

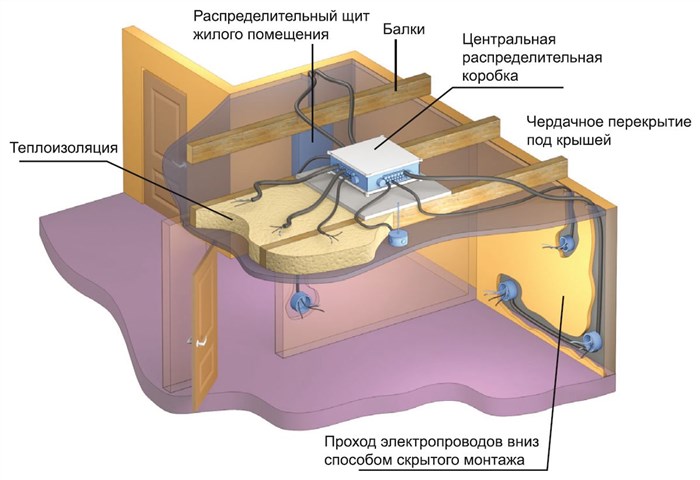

Скрытая прокладка кабеля в перегородках, полах и потолках
Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.
Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.
Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм

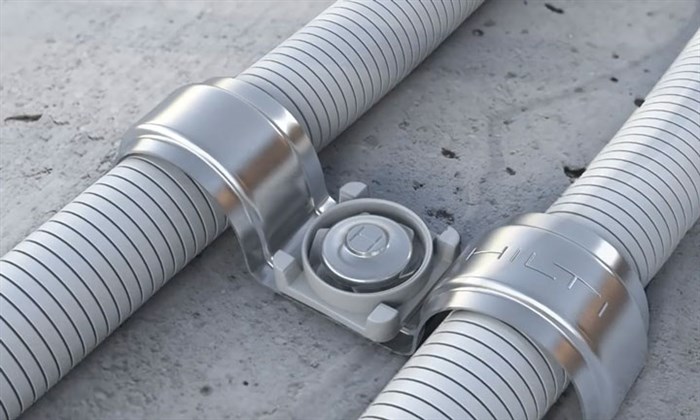

Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой
После нанесения штукатурки подождите 10 мин, чтобы она подсохла
Удалите шпателем излишки смеси, выравнивая поверхность
В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.
Инструменты: обзор и советы
Монтаж электропроводки в бетонной стяжке

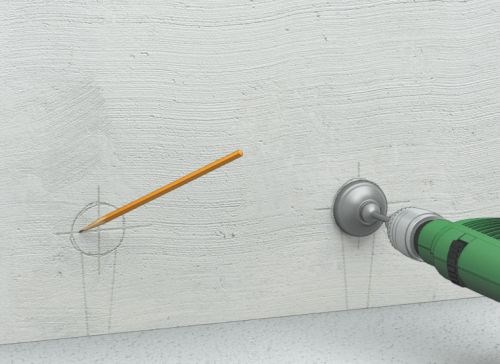

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)
Шаг второй: измеряется длина отрезков труб и в них протягивается кабель
Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами
Шаг четвертый: заливается цементный раствор и стяжка выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой
В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.
Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб
Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

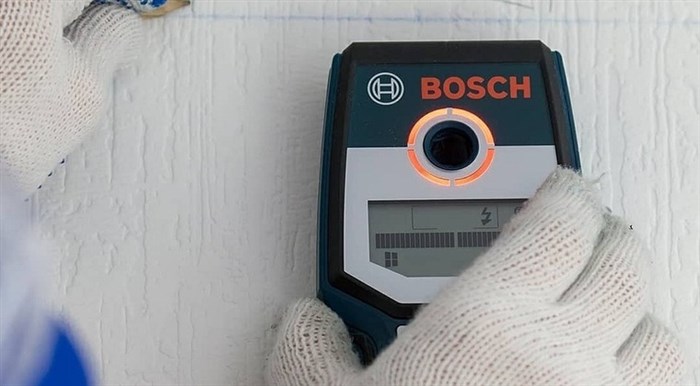

Обнаружение кабеля при помощи детектора проводки
После покупки жилья на вторичном рынке можно столкнуться с ситуацией, когда ее бывшие владельцы делали капитальный ремонт и проводили кабели без соблюдения норм из ПУЭ-7 п.7.1.32-58. Да и сами строители не всегда придерживаются этих правил. Поэтому целесообразно подстраховаться и воспользоваться оборудованием, которое позволит быстро и точно найти скрытую проводку.
Для выполнения работ в квартире или частном доме подойдут детекторы с ламповыми индикаторами или ж/к дисплеем. Пользоваться такими тестерами очень просто:
Перед поиском скрытой проводки нельзя отключать электричество на щитке, так как без напряжения в сети невозможно найти кабель.
При обнаружении провода детектор отреагирует предусмотренным производителем образом — подаст звуковой, световой либо другой визуальный сигнал.
Гипсокартонная панель
Дополнительные меры предосторожности при сверлении стен
Поврежденный кабель можно заменить. Хотя эта процедура достаточно трудоемкая и неприятная, ее нельзя сравнить с последствиями от поражения электрическим током. Поэтому перед началом работ нужно подстраховать себя. Для этого достаточно:
- надеть очки для защиты глаз;
- не касаться заземленных предметов: водопроводных и отопительных труб;
- не работать во влажной среде.
Оптимально, если в доме или квартире несколько раздельных линий, индивидуально подключенных к нескольким автоматам. Тогда линию, возле которой планируется выполнять работы, целесообразно на время отключить. Дрель или перфоратор через удлинитель можно подключить к любой другой линии.
Если даже во время работ будет нарушена проводка в стене или потолке, это не приведет к порче инструмента или поражению электрическим током. Свою «везучесть» лучше проверить после сверления. Если после включения автомата, его не выбьет — все в порядке.
Виды поверхности и способ прокладки
Давайте назовем основные особенности каждого типа поверхности.
Деревянная поверхность
Проводка на потолке по деревянной поверхности, осуществляется стальными трубами. Их внутренний диаметр зависит от размеров кабеля. В одной трубе допускается прокладывать несколько кабелей.
Распределительные коробки, служащие для ответвления к электропотребителю должны иметь исполнение IP65, и выполнены из негорючего материала, предпочтительно металл.
Внутренние стенки коробки необходимо оградить от прикосновения к ним жил кабеля, используя изоляционные материалы. Этот способ используется как для наружной, так и для закрытой проводки, а также во всех местах прохода ее через сгораемые перекрытия и стены.
- Проведите разметку предполагаемой трассы прокладывания кабеля;
- Разметить и произвести установку распределительных и проходных коробок;
- Произвести нарезку труб необходимой длины, закрепить их на поверхности потолка и соединить всю конструкцию, путем сварки;
- Все повороты, спуски и подъемы производить под прямым углом или ответвлением от коробки;
- Используя протяжку, зафиксировать кабель кабель интервалами от одной коробки до другой. При этом ооставив на концах выводы, длиной достаточной для распайки в коробах (длина 20-25 см);
- Произведите соединения жил кабелей в коробках, путем пайки или сварки, с последующей изоляцией. Скрутка нежелательна, так как места соединения могут сильно греться;
- Произвести заземление;
- Провести проверку целостности;
Металлические конструкции
По такой поверхности проводка по потолку производится, соблюдая требования нормативных документов и правил, т. к. металл хороший проводник электричества. В связи с этим прокладку кабеля, если позволяют условия и категория помещения, рекомендуется в трубах из электротехнического пластика.
Каркас от гипсокартонного потолка способен прекрасно проводить электрический ток. Разводка: основные правила
Из того же материала, выбираются распределительные коробки. В случае, если помещения имеет особые условия или относится к категории, не позволяющей использовать данный материал (руководствуясь нормативными документами), электропроводка по потолку осуществляется в стальных трубах.
- Проведите разметку предполагаемой трассы прокладывания кабеля;
- Разметьте и произведите установку распределительных и проходных коробок;
- Далее выполняется нарезка труб необходимой длины, крепление их на поверхности потолка и соединение всей конструкции, путем склеивания;
- Все повороты, спуски и подъемы производить под прямым углом, используя гофрированную трубу;
- Используя протяжку, монтируйте кабель интервалами от одной коробки до другой, оставив на концах выводы, длиной достаточной для распайки (длина 20-25 см);
- Произведите соединения жил кабелей в коробках (распайка) путем пайки или сварки, с последующей их изоляцией;
- Провести проверку целостности проложенной проводки;
Заключение
- Непосредственный монтаж кабеля крепежными скобами;
- В гофрированной пластиковой трубе, закрепленной специальными клипсами;
- В металлизированной гибкой трубе, закрепленной скобами или клипсами;
- В стальных трубах, закрепленных скобами или хомутами;
- В электротехнических пластиковых трубах, закрепленных на клипсах.
Фальшь-потолок
Мы разобрали с вами способы крепление проводки к потолку, исходя из видов базового основания. При фиксации фальшь-потолков, способ монтажа кабеля будет иметь свои особенности. Рассмотрим виды и типы их.
Совет! При использовании закрытого варианта проводки (под обшивкой потолка), предпочтительно распределительные коробки устанавливать так, чтобы к ним был свободный доступ. Если выполнить технически это невозможно, то не используйте их вообще, а коммутацию проводите в монтажных коробках или в щите.
Гипсокартонная панель
Этот потолок относится к подвесному виду. Данный вид популярен не только из-за возможности выполнить монтаж своими руками, но и благодаря тому, что внутри такой конструкции можно скрыть различные коммуникации, в том числе и нашу проводку.
Однако существует и минус, в монтаже кабеля данным способом. Подшивной потолок ограничивает возможность доступа к нему и установленным под ним коробкам.
Поэтому, необходимо продумать возможность доступа для обслуживания распределительных и проходных коробок или вынести их за пределы. Способ прокладки кабеля сводиться к использованию стальных, электрических пластиковых, гибких металлизированных или гофрированных труб.
Вид электромонтажа кабеля зависит от базового потолка и категории помещения. Способ прокладки кабеля, описан в этой статье выше.

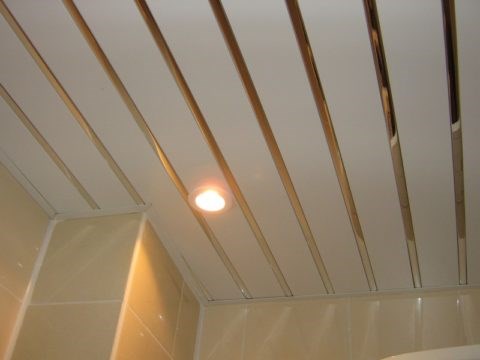

Реечный
Это подшивной вид потолка. Его основа составляет стальные, алюминиевые или пластиковые панели. Не забывайте о токопроводящих поверхностях. Распределительные коробки при монтаже рекомендуется выносить за пределы помещения. При монтаже реечного потолка надо учитывать, что доступ к ним должен быть свободным.
Данный метод используется в основном в ванных комнатах, поэтому проводка под потолком производиться в:
- Электрических пластиковых трубах или в гофрированных изделиях, если потолок из железобетонной конструкции;
- Стальных труб, если основа — дерево.
- Крепление выполняется к базовому потолку. Способ прокладки кабеля, описан в этой статье выше.
Все то же самое относится и к потолкам из пластиковых панелей.
Кассетный
Его основное преимущество – это доступ к базовому потолку, к которому вы крепите кабель и устанавливаете распределительные или проходные коробки, в любое время. Вы можете их расположить в удобном месте для обслуживания.
Под кассетным, вы можете выбрать непосредственное основы крепление проводов к нему, если он соответствует всем нормативным документам по электромонтажу и пожарной безопасности или закрытый.
Проводка под подвесным потолком, при открытом способе, крепиться непосредственно к базовому скобами или хомутами.
При закрытом способе прокладки используйте следующий способ:
