Проверка срабатывания автоматических выключателей
Электротехническая лаборатория ООО «ПромЭнергоБезопасность» оказывает услугу — проверка автоматических выключателей. Прогрузка и испытание автоматов. По результатам испытания составляется протокол в технический отчет ЭТЛ.
Содержание:
1. Проверка работы расцепителей автоматических выключателей
2. Как проверяется срабатывание автоматических выключателей?
3. Сколько автоматических выключателей требуется проверить?
4. Необходимость эксплуатационной проверки и прогрузки автоматов
5. Результаты проверки автоматических выключателей
Для подтверждения безопасности электрооборудования его требуется проверять на исправность и соответствие установленным требованиям. Ситуации, в которых требуется проверка автоматических выключателей:
- прием в эксплуатацию после установки электроустановки;
- спустя установленный системой ППР срок эксплуатации;
- после проведения капитального ремонта электрических устройств;
- после текущего ремонта;
- в профилактических целях в межремонтный период.
В ходе испытаний проводится проверка соответствия характеристикам, которые задаются оборудованию производителем. Цель проверки — установить, обеспечивает ли оборудование такие параметры:
- предотвращение поражения электрическим током при коротком замыкании (это условие обязательно в том случае, если других защитных мер для полной безопасности недостаточно);
- защиту электросети от возгораний и перегрузок при технологических неисправностях или повреждении изоляции.
Чтобы автоматический выключатель защищал от поражения электрическим током, он должен обеспечивать отключение от питания участка электрической цепи, который зависит от тока одофазного замыкания.
Перед проверкой автоматических выключателей часто задаются следующие вопросы:
- Сколько автоматических выключателей необходимо испытывать?
- Требуется ли проведение проверки в ходе эксплуатационных испытаний?
- Требуется ли периодически повторное проведение проверок?
- Испытания проводятся в лаборатории или у заказчика?
- Что делать, если оборудование проверку не прошло?
- Требуются ли резервные автоматические выключатели?
Автоматические выключатели. Периодичность проверки.
- На «холодный» автомат подается ток в 3, 5 или 10 А в зависимости от его типа (B, C, D – соответственно). Мгновенный расцепитель должен вызвать отключение за 0,1 секунду или более.
- Автомат возвращается в холодной состояние, а затем на него подается ток 5, 10 или 20 А, также в зависимости от типа расцепителя. Сработать устройство должно менее, чем за 0,1 секунды.
Проверка работы расцепителей автоматических выключателей
Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.
Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.
После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.
Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.
Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.
В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.
В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:
При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.
ГОСТ Р 50345-2010 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» регламентирует, как и какие именно автоматы нужно испытывать.
Таблица 7 Время-токовые рабочие характеристики
Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание — Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

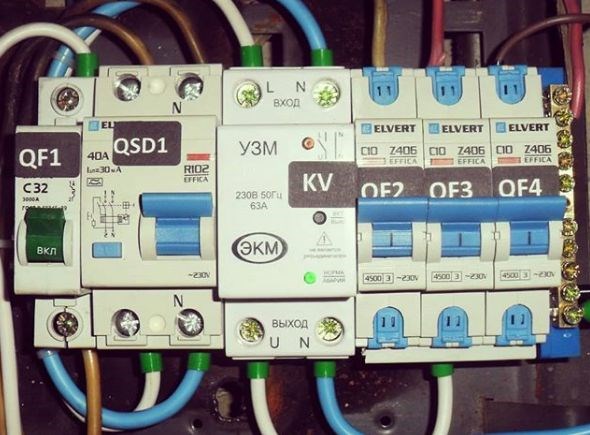

Как проверить дифференциальный автомат и УЗО
Устройства защитного отключения (выключатели дифференциального тока) предназначены для отключения питания при возникновении тока утечки. Часто это называют дифференциальной защитой. Однако любой коммутационный аппарат необходимо проверять, как на срабатывание как таковое, так и на соответствие номинальным параметрам.
Принцип действия УЗО и дифавтомата и их отличия
Устройство защитного отключения ли как их называют «УЗО» срабатывают при разности токов между полюсами. Простым языком, принцип работы этих устройств заключается в сравнении тока через фазу и ноль.
Если ток через фазу больше чем через ноль, значит его часть потекла по другому пути, например, произошло повреждение изоляции проводников или ТЭН пробило и ток определенной величины «утекает» в землю.
Если корпус электроприбора заземлен — такая ситуация не слишком страшна и при хорошем заземлении даже не опасна, но если у вас в двух проводная электросеть без заземления — то на при попадании потенциала на корпус — он никуда с него не денется. В результате этого, ток потечет в землю через ваше тело, когда вы коснетесь корпуса оголенной частью тела.
Чтобы отличить электронное УЗО от электромеханического, посмотрите на схему на его лицевой панели.
Как вы уже догадались — методика проверки срабатывания УЗО и дифавтомата на утечку аналогична. На лицевой панели и одного и другого прибора есть флажок включения/выключения и кнопка «ТЕСТ». Согласно ПТЭЭП прил. 3, табл. 28, п.28.7 нужно проверять срабатывание с помощью этой кнопки не реже чем раз в квартал (3 месяца).
Кнопка «ТЕСТ» проверяет только срабатывание прибора по дифференциальному току или току утечки, но не проверяет срабатывание по превышению номинального тока у дифавтомата.
Схема проверки УЗО или дифавтомата с помощью этой кнопки изображена на лицевой панели устройства.
Однако специалисты отзываются негативно о такой проверки, ссылаясь на то что рынок насыщен подделками и иногда встречаются такие экземпляры защитных приборов, в которых при нажатии на «ТЕСТ» прибор срабатывает даже если он не подключен к сети. Происходить этого недолжно.
Проверка с помощью батарейки и магнита
Примечание: УЗО типа «А» срабатывает при любой полярности, а типа «AC» — только при определенной полярности – переворачивайте батарейку!
