Конструкции и расположение кабеля

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Цены на теплый пол Caleo

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Основные элементы системы обогрева пленочного теплого пола

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Датчик теплого пола: как проверить, установить и подключить Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Спрашивайте, я на связи!

Как проверить термодатчик теплого пола – Как проверить теплый пол, датчик и терморегулятор своими руками! – i-FlashDrive флешка для всех моделей iPhone, iPad и iPod touch.

как замерить сопротивление электрического пола мультиметром, датчик, как прозвонить, неисправности терморегулятора, проверка тестером на обрыв

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.

Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

  • греющего кабеля, который является источником тепловой энергии;
  • термодатчика, фиксирующего степень нагрева проводов;
  • терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Как Проверить Датчик Температуры Теплого Пола Как проверить теплый пол

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Отдельные участки не нагреваются

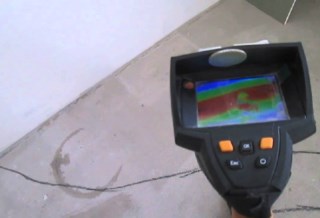

При наличии прибора, проверка равномерности нагрева пола может быть произведена с помощью тепловизора. О характере неисправности в этом случае можно судить по общей величине мощности, потребляемой теплым полом в этом режиме. Возможны два варианта:

В первом случае произошел разрыв проводки, в результате чего часть нагревательных элементов оказалась обесточенной. Второй вариант свидетельствует о том, что между отдельными участками кабеля произошло короткое замыкание. При этом часть нагревательных элементов оказывается шунтированной и не работает, другая часть потребляет повышенный ток и перегревается.

Напоследок рекомендуем просмотреть еще одно видео, на котором показывается, как осуществляется проверка теплого пола мегомметром и какой прибор лучше всего использовать для этих целей:

Вот таким образом можно проверить теплый пол мультиметром. Надеемся, предоставленные технологии проверки были для вас понятными и помогли самостоятельно выполнить ремонт системы подогрева!

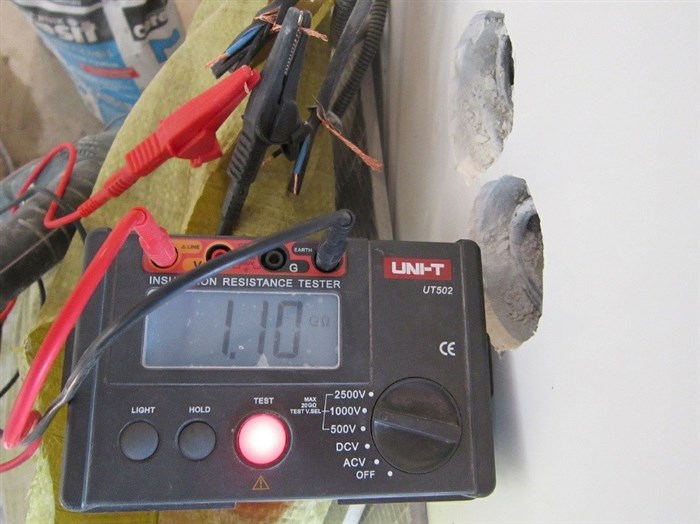

замер сопротивления изоляции

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить теплый пол перед сезоном Если терморегулятор не подает признаков жизни , дисплей пустой , светодиоды не светятся, проверьте, есть ли напряжение на входе терморегулятора. Спрашивайте, я на связи!

Как проверить теплый пол мультиметром: варианты поломки, диагностика
