Проверка диодного моста мультиметром
Диодный мост — устройство, которое призвано выпрямлять и преобразовывать переменный ток в постоянный. Это составной элемент любого электрического аппарата. Как устроен мост, как осуществляется проверка диодного моста и как прозвонить диодный мост? Об этом далее.
Вторым названием диодного моста является двухполупериодный выпрямитель. Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.
Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.
Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.
Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.
Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита.

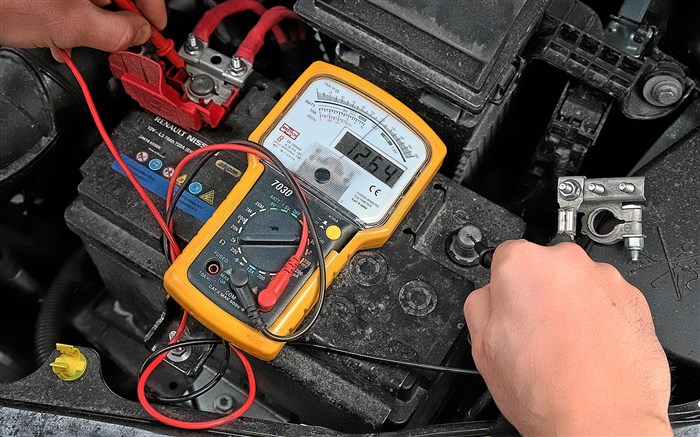

Быстрая разрядка аккумулятора как причина сбоя работы электродов
Как проверить диодный мост » Сайт для электриков — статьи, советы, примеры, схемы
Как обнаружить диодный мост на плате
Осуществляется проверка при помощи нескольких способов. Это делается с содействием мультиметра и лампы. При первом способе измерения более точные и безопасные. Однако, при неполадках мультиметра, можно использовать лампу фонаря, имеющую напряжение в 12 вот. После выбора способа измерения и нахождения диодного моста, необходимо осмотреть всю плату.
Далее необходимо осуществить прозвонку диодного моста. Она осуществляется в несколько этапов. Вначале на месте без выпайки, затем более точно с выпаиванием схемы из устройства. Как правило, во многих случаях требуется только прозвонка на месте. Для работы следует взять стрелочного или цифрового вида мультиметр и поставить режим замера сопротивления на 1 кОМ.
Обратите внимание! В случае с цифровым мультиметром, необходимо поставить на режим проверки диодов. В каждом случае результат нормального напряжения следующий: до 200 и 700 Ом.
С помощью тестера на генераторе
Выполнить проверку диодного моста на генераторе можно при помощи выполнения следующих действий:
- Выпаять мост из генератора и проверить мультиметром каждый диод на режиме сопротивления 1 кОм;
- Подвести щупы к диодным краям и сделать измерение;
- Подвести щупы к диодным краям в противоположном порядке и сделать повторное измерение через 10 минут.
В дополнение к теме, как проверить диодный мост генератора мультиметром, необходимо отметить, что отрицательные и положительные контакты его работают исправно при выдаче значения до 700 Ом. При показании значения меньше 500 Ом или знака бесконечности, речь идет о неисправности оборудования.
Прозвонка моста генераторной лампой

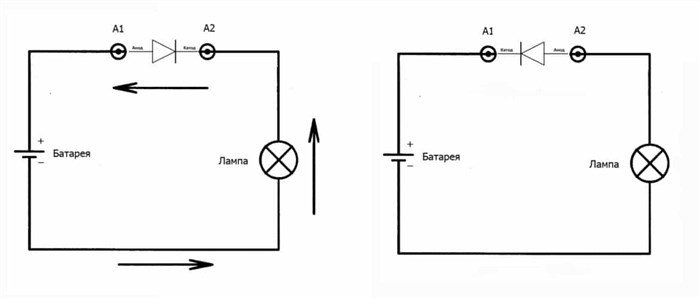

Схема проверки моста при помощи генераторной лампы
Согласно шагам схемы слева, необходимо установить диод в прямом направлении. В этот момент лампочка должна загореться. Это ключевой признак нормальной работы. По правой схеме лампочка не должна загореться. Все что нужно, это собрать тестер и щупы, прозвонить мост и смотреть на лампу.
Обратите внимание! Если лампочка загорается, это говорит о маленьком сопротивлении. Если нет, то о большом значении.
Как сказывается сгоревший диодный мост?
Если возникают какие-либо проблемы с аккумулятором, то в первую очередь стоит произвести проверку диодного моста мультиметром. Аккумулятор напрямую связан с этим мостом. При его поломке возможны 2 варианта: ток вообще не идет к аккумулятору либо идет, но очень высокий. Это может привести к вскипанию электролита.
Первое — извлекаем диодный мост из генератора. Впрочем, в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и дотрагиваемся им до аккумуляторной клеммы. Обязательно следите, чтобы контакт был постоянным и прочным. Теперь берем лампочку и ее контактом (плюсом) прикасаемся к плюсу аккумулятора.
Теперь поочередно прикасаемся к другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка будет гореть, то это значит, что мост «пробит» и, следовательно, он нерабочий. Теперь, если этапами подключать цепь через один диод, то можно выявить неисправный элемент и заменить его на новый.
Если есть необходимость проверить мост на разрыв цепи, то минус моста «кидаем» на плюс аккумулятора. Затем подключаем лампу плюсом к плюсу батареи. Теперь свободный контакт лампы подключаем к элементам, как описано выше. Лампа в этом случае должна гореть. Если она вообще не горит или горит тусклым светом, то обрыв в цепи диодов имеет место.
Проверка диодного моста мультиметром, не снимая генератора

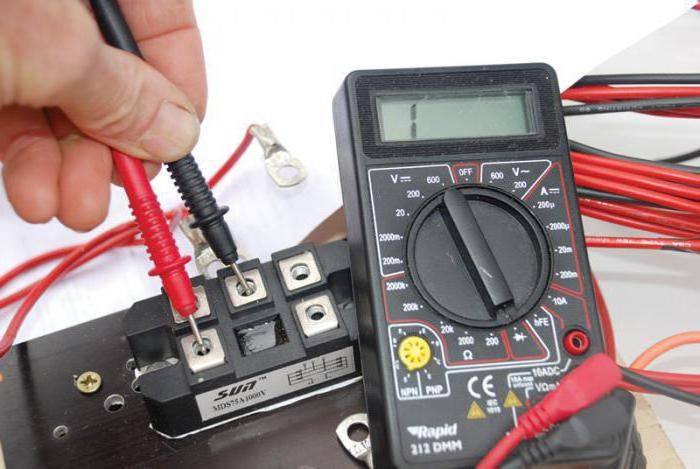

Проверка диодного моста мультиметром
Как и в предыдущем способе проверки с лампочкой, в данном случае также необходимо снимать мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Для начала необходимо включить мультиметр в режим «Прозвон», но если такого режима нет, то просто установите сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.
Мост делится на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обоих частей. Принцип следующий: работающий диод в направлении аккумулятора будет показывает сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.
Подключаем щупы мультиметра к каждому контакту диодов. И если прибор будет показывать значение, которое отличается от значения после смены щупов местами, то это говорит о том, что диод сгорел. Эту операцию необходимо проводить для каждого диода.
Методика проверки мультиметром
Наиболее информативной является полная проверка диодного моста. Для ее реализации вам понадобится мультиметр, тестер или Цешка – любой из этих приборов в равной мере подойдет для измерений.
Выполните такую последовательность действий:
Время затраченное на проверку: 10 минут
Определите назначение выводов.
Установите щупы мультиметра.
Установите щупы мультиметра в соответствующие разъемы на приборе, соблюдая цветовую маркировку (черный – минус, красный — плюс). Переключатель выведите в режим прозвонки.
Используйте минусовый щуп мультиметра.
Подведите минусовый щуп мультиметра к плюсу диодного моста, а положительный поочередно к каждому из выводов переменного напряжения.
Поменяйте щупы тестера местами.
Далее необходимо поменять щупы тестера местами – красный установите на плюс, а черным попеременно касайтесь выводов для переменного напряжения.
Используйте плюсовой щуп мультиметра.
Используйте черный щуп.
Как проверить мультиметром диод: типы и особенности, инструкция по тестированию, определение работоспособности моста
- Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.
- Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
- Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.
