Как проверить двигатель стиральной машины?

Зачастую причина поломки стиральной машины – проблемы с двигателем. Не выдавая заявленные обороты барабана или вообще отказав, стиральная машина подлежит переборке двигателя или привода, посредством которого вращается барабан.

Кроме стандартного набора инструментов (пассатижи, набор отвёрток и ключей), потребуется электротехнический прибор, выполняющий «прозвонку» мотора.

Мультиметр

Тестер

То же, что и мультиметр, но может быть изготовлен и самостоятельно – из любого стрелочного гальванометра. Для проведения измерений тестер переключается в режим замеров сопротивления (значения на секторе с обозначениями Ом и кОм).

Прибор получил название «прозвонка» – за режим зуммера: при сопротивлении ниже 200 Ом срабатывает звуковой сигнализатор.

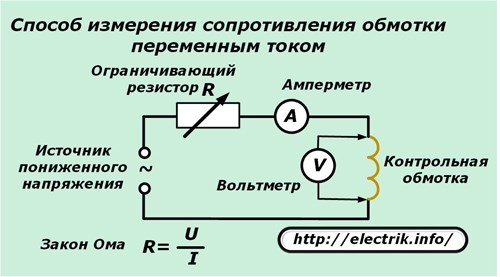

Способ измерения сопротивления обмотки переменным током

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить состояние обмотки электрического двигателя » Сайт для электриков — статьи, советы, примеры, схемы Причем, если полярность обмоток угадана правильно, то стрелка амперметра отклонится вправо при начале импульса и отойдет влево при размыкании цепи. Спрашивайте, я на связи!

Коллекторный электродвигатель: проверка своими руками

  • Раз в полгода-год проверяйте состояние смазки подшипников мотора. Если она на исходе, очистите вал от остатков старой смазки и добавьте новую. Не используйте индустриальное масло – оно быстро высыхает при 50-80 градусах.
  • Не перегружайте машину, «гоняя» её на пределе. Если модель предусматривает 7 кг белья, нагрузите на 5-6 кг.
  • Снизьте обороты во время отжима, особенно когда белья много (околопредельный вес). Вместо 1000 оборотов в минуту лучше использовать 400-600.
  • Лёгкие вещи требуют освежающей стирки – один основной цикл, одно полоскание, один отжим. Не затягивайте стирку на 3 часа, когда загрязнения белья невелики. Если есть сушилка и утюг, можно не пользоваться режимом сушки и лёгкой глажки.
  • Зафиксируйте машину, установив её в небольшое углубление, на сантиметр «утопив» ножки в пол. На высоких оборотах она не сдвинется с места.
  • Не подвешивайте СМА на кронштейнах над полом, даже если стена выполнена из железобетона. Поймав резонанс при тряске во время отжима белья, можно и дом завалить.
  • Если питающее напряжение в вашей сети часто меняется, используйте высокомощный стабилизатор или ИБП, выдающий стабильные 220 вольт.
  • При проверке двигателя на работоспособность включайте его последовательно через ТЭН машины – неисправные обмотки будут сохранены, так как в случае их малого сопротивления, замыканий спираль ТЭНа будет быстро нагреваться.
  • В проводке (линии) розетки, в которую включается СМА, должен задействоваться дополнительный дифавтомат.

Выявление неисправностей

Прежде чем отремонтировать двигатель в домашних условиях, уточните, какой из трёх видов моторов используется в вашей стиральной машине.

Асинхронный

Его усовершенствованная версия – шаговый двигатель в десятком обмоток, которому требуется плата импульсного драйвера. В шаговом двигателе устранён низкий КПД – у «шаговика» очень сильная тяга (моменты вырабатываемой крутящей силы при последовательной подаче импульсов тока на разные катушки).

Но такая схема в стиральных машинах-автоматах не применяется – слишком высоки обороты, потребовался бы мощный высокочастотный драйвер на десятки килогерц тактовой частоты.

Коллекторный

Обладает значительно более высоким КПД. Ротор и статор – набор независимых обмоток, включённых последовательно. Роторный контур поделён на десяток секторов-обмоток, для каждой из которых отведена пара ламелей – скользящих медных или омеднённых контактов, закреплённых на валу. Количество ламелей может достигать 20 и более – по числу обмоток.

Чтобы ламели не изнашивались, вместо медных контактов используются графитовые щётки. Щётка имеет вид параллелепипеда, этакого «кирпичика» длиной до пары сантиметров, соединённая при помощи впрессованного в неё бронзового или латунного контакта, к концу которого припаян медный многожильный проводник.

Графит обладает удельным сопротивлением, в сотни раз большим, чем медный проводник, но его проводимости достаточно, чтобы запитать обмотки ротора нужным количеством тока – те имеют сопротивление 1-4 Ом.

Сборка ротора соединяется последовательно со статором, чьи обмотки, подобно первичной катушке трансформатора, обладают сопротивлением до 200 Ом.

Прямоприводной

Обладает повышенным КПД за счёт дополнительного намагничивания от постоянных неодимовых магнитов. Стоит такой двигатель заметно дороже остальных, но выдаёт, подобно шаговому мотору, высокий КПД – порядка 90-95%. Не требует ремней или шестерней, через которые на барабан передавалось бы крутящее усилие.

Если двигатель не крутится или работает с перебоями, то у коллекторного первым делом проверяют исправность щёток. Вытащите их – изношенные щётки становятся в несколько раз короче новых: графит относится к мягким материалам и при интенсивной, многочасовой работе быстро изнашивается. Это главный недостаток коллекторного мотора.

Если щётки целые, то проверьте целостность ламелей. Почерневшие ламели можно почистить мелкой наждачкой либо в условиях мастерской на токарном станке. После очистки с ламелей удаляют следы счищенного материала.

Если ламели вконец изношены – заменяют весь ротор, так как эти контакты заменить невозможно. Хорошо, если рядом окажется точно такой же или похожий мотор с исправным и полностью рабочим ротором. При целостности щёток и ламелей остаётся проверить обмотки ротора и статора.

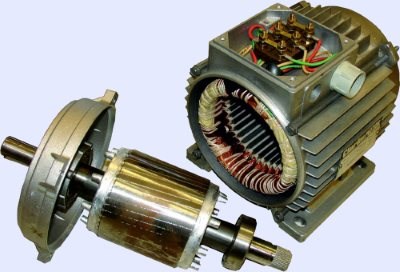

Как прозвонить электродвигатель

Как прозвонить электродвигатель на обрыв обмоток и межвитковое замыкание

Сравнивать их нет возможности. Выявить межвитковое замыкание обмоток трехфазных и однофазных двигателей можно измерительными клещами, сравнивая токи обмоток с их паспортными данными. При межвитковом замыкании в обмотках, их номинальный ток возрастает, а величина пускового момента уменьшается, двигатель с трудом запускается или совсем не запускается, а только гудит.

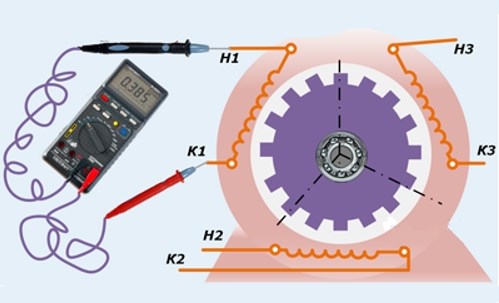

Проверка электродвигателя

Проверка электродвигателя на обрыв и межвитковое замыкание обмоток

Измерять сопротивление обмоток мощных электродвигателей мультиметром не получится, потому что сечение проводов велико и сопротивление обмоток находится в пределах десятых долей ома. Определить разницу сопротивлений, при таких значениях мультиметром, не представляется возможным. В этом случае исправность электродвигателя лучше проверять токоизмерительными клещами.

Если нет возможности подключить электродвигатель к сети, сопротивление обмоток можно найти косвенным методом. Собирают последовательную цепь из аккумулятора на напряжение 12В с реостатом на 20 ом. С помощью мультиметра (амперметра) выставляют реостатом ток 0,5 — 1 А. Собранное приспособление подключают к проверяемой обмотке и замеряют падение напряжения.

Прозвонка электродвигателя на обрыв и сопротивление изоляции

Меньшее падение напряжения на катушке укажет на межвитковое замыкание. Если требуется знать сопротивление обмотки, его рассчитывают по формуле R = U/I. Неисправность электродвигателя можно также определить визуально, на разобранном статоре или по запаху горелой изоляции. Если визуально обнаружено место обрыва, его можно устранить, припаять перемычку, хорошо изолировать и уложить.

Замер сопротивлений обмоток трехфазных двигателей проводят без снятия перемычек на схемах соединений обмоток “звезда” и “треугольник”. Сопротивление катушек коллекторных электродвигаталей постоянного и переменного напряжения также проверяют мультиметром. А при большой их мощности проверка ведется с помощью приспособления аккумулятор — реостат, как указано выше.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Как проверить электродвигатель мультиметром: полезне советы Если в каком-либо месте провода нарушена любое из этих требований, то изменяются условия для прохождения электрического тока и двигатель начинает работать с пониженной мощностью или вообще останавливается. Спрашивайте, я на связи!

Как прозвонить электродвигатель мультиметром
