Определяем наличие проводки в стене «на глаз»

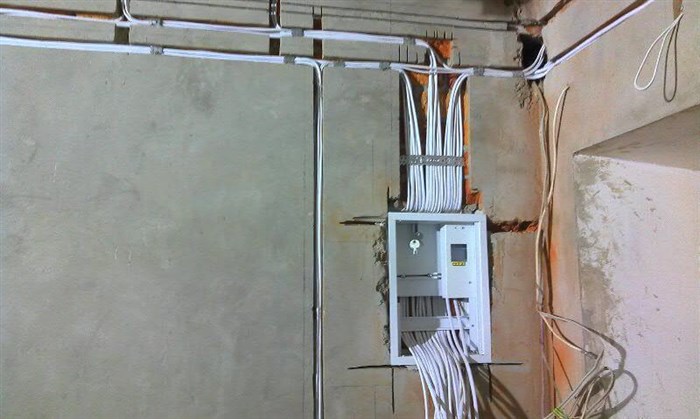

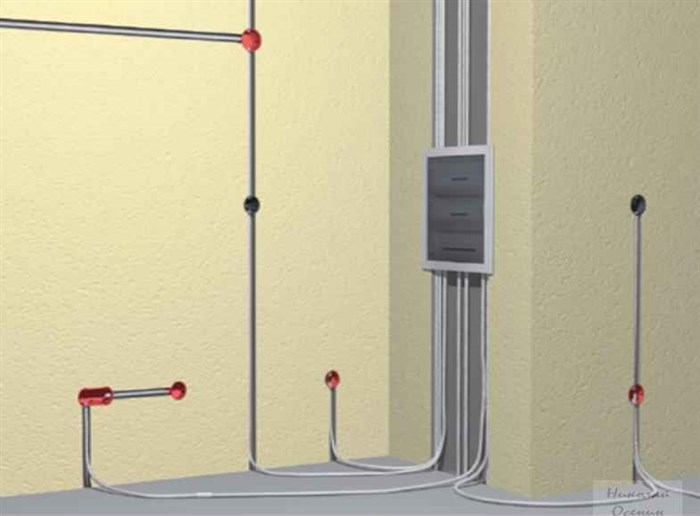

Одно из основных правил устройства скрытой электропроводки гласит: она должна располагаться в стене вертикально и/или горизонтально. Повороты должны быть под прямым углом. Лучше всего, когда проводка расположена вертикально. Горизонтальное устройство проводки так же возможно, но уже несколько хуже.
Для чего это делается? А, как раз для того, чтобы её проще было отыскать в стене и вы знали, что проводка от этой розетки идёт строго вертикально, от той горизонтально к другой розетке и т.п. Зная, что проводку делали по правилам, можно безбоязненно вешать полки, там где можно.
Но, к сожалению, это правило иногда не соблюдается мастерами, или, иногда, с согласия заказчика, проводка прокладывается по кратчайшему пути от точки до точки, что бы сэкономить кабель, возможно и по диагонали. По-этому проверить, грамотно-ли у вас проложена проводка можно лишь увидев воочию, как её прокладывают.
Проверка каналов на ощупь
Электрический кабель можно попробовать найти на ощупь
Логика и зарисовка линий
Электрическая проводка может представлять собой сложную схему
Кстати, при монтаже электрики в вашей квартире, попросите мастера нарисовать план хотя бы нескольких линий, или зарисуйте сами те места, в которые планируется установка каких-либо полок или крепления чего-либо ещё к стене. Так вы убережёте себя от пробивки кабеля.
Проводка в домах старой постройки
Самое сложное — это определить где находится проводка в панельных домах старой постройки. Там «чёрт ногу сломит» — каналы находятся внутри панелей и идут как раз в основном наискосок «куда глаза глядят».
По-этому, если на глаз определить точно не удалось, да, если даже и удалось, то всё равно нужно проверять приборами, об этом далее.
В домах старой постройки проводка может быть практически везде и всюду
Как проверить проводку в квартире — Всё об электрике в доме
Приборы и приспособления для поиска скрытой проводки в стене
Ну что ж, настал черёд использовать тяжёлую артиллерию и озаботится поиском скрытой проводки при помощи не хитрых и хитрых приспособлений.
Индикаторная отвертка
Как раз второй тип отвёрток нам и пригодится. У такой отвертки, в отличие от обычной, есть 3 режима работы:
- обыкновенный режим, контактный, который определяет наличие напряжения в проводнике касанием жала отвёртки;
- бесконтактный режим малой чувствительности, при помощи которого уже можно обнаружить скрытую проводку, поводя отвёрткой по стене;
- и бесконтактный режим повышенной чувствительности, при котором индикатор отвёртки будет срабатывать при меньшем магнитном излучении, чем во втором режиме.
Режимы работы отвёртки обозначаются «забугорными» буквами: O, L, H. Видимо, L и H — означают low и high, что в переводе на наш язык «низкая» и «высокая», в смысле чувствительность.
Переключить отвёртку во второй или третий режим и начните водить по стене. Индикатор будет срабатывать в точках, где есть электромагнитное поле. На L-режиме она будет срабатывать меньше, на H — больше. То есть радиус срабатывания будет различным.
Таким образом, с помощью отвёртки можно достаточно точно определить, где находится проводка в стене.
Электромагнитные детекторы проводки
Второй прибор создан специально для поиска скрытой проводки. Есть даже такие модели, которые на дисплее показывают где конкретно находится проводка — как эхолот показывает где рыба. Электромагнитный прибор улавливает электромагнитное поле, по-этому кабель должен быть под напряжением, чтобы найти его.
Металлодетекторы
Универсальный детектор
Универсальные детекторы работают по более сложному принципу. Он генерирует электромагнитное поле и улавливает как оно проходит через различные среды. Магнитное поле проходит по разному через разные материалы и таким образом прибор вычисляет их.
Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
Методика проверки состояния электропроводки
Новостройка
Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.
Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.
Старое жилье
Более сложно проверить состояние электропроводки в старом доме либо квартире, особенно если вы только купили жилье и понятие не имеете о том, как выполнена разводка электрики по комнатам. Итак, ревизию электросети нужно выполнить по следующей методике:
Следует еще рассказать о специальном приборе, с помощью которого можно проверить правильность электромонтажа — мегаомметре:
Видео: методика профессиональной диагностики электрической сети
Разводка электрики в квартире — Электротекст. Ликбез по электрике
- Следует отсоединить проводник от самого источников тока. Если проводник является многожильным кабелем, нужно сделать это для всех проводов, которые в него входят.
- Затем необходимо включить прибор или в режиме прозвонки, или же – в режиме измерения сопротивления, но обязательно на максимально грубом пределе.
- После этого требуется соединить щупы мультиметра. В данном случае на дисплее прибора должны появиться нули. При этом, в режиме прозвона, имеющем звуковое сопровождение, мультиметр издаст писк.
- Дальше нужно разомкнутые щупы прибора присоединить к проводнику. Необходимо знать, что целый проводник, при этом, показывает нулевое сопротивление.
Что еще важно знать?
Иногда недостаточно просто проверить электрику и самому заменить все несоответствующие элементы проводки. Иногда, к примеру, после затопления квартиры, нужно выполнить проверку сети на наличие короткого замыкания. Для этого лучше всего использовать специальный тестер – мультиметр. О том, как найти короткое замыкание. мы достаточно подробно рассказали в соответствующей статье.
Также хотелось бы отдельно отметить, что во время ревизии электропроводки нужно обращать внимание на удобство расположения розеток и выключателей, потому что после ремонта переставлять их будет не совсем логично. Вроде бы простой момент, но многие его упускают.
Вот и все, что хотелось рассказать вам о том, как проверить проводку в квартире и доме своими руками. Надеемся, что предоставленная методика была для вас понятной и полезной. Не забываем ставить оценку статьи и делиться информацией с друзьями!
