Твердотелки – надо ли их использовать?
Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:
Простейший контроллер температуры, точность поддержания не существенна. Нагрузка – ТЭНы, работают в воде круглосуточно. Чаще, чем раз в год, один из ТЭНов замыкает или коротит на корпус. Здесь большая вероятность того, что ТТР выгорит, так как они очень чувствительны к перегрузкам.
О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.
Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.
Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.
Что такое реле: виды, принцип работы, устройство реле
- gR – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов(более быстродействующие , чем gS)
- gS – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов, при повышенной загрузке линии.
- aR – предохранители для всего диапазона рабочих токов, для защиты полупроводниковых элементов от короткого замыкания.
Схемы подключения твердотельных реле
Теперь рассмотрим подключение твердотельного реле подробнее.
Управление твердотельными реле схемотехнически такое же, как и у обычного реле. Ниже упрощенно показана схема включения реле переменного тока с сигналом управления 24В постоянного тока:
Схема показана для реле, у которого управляющее напряжение постоянное, от 5 до 24 Вольт. Данное реле может коммутировать переменное напряжение до 240 Вольт, ток до 20 А.
Как работает схема. На вход (контакты 3 и 4, соблюдать полярность!) подается управляющее напряжение от источника 24В. Подается оно через цепь управления, которая представлена как НО контакт. Этим контактом может быть и обычное реле, и выход контроллера, и датчик с релейным выходом или транзисторным выходом типа PNP.
Про НО контакты и PNP выходы датчиков я подробно написал в этой статье. Очень рекомендую!
НЗ – это закрытые (замкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) течёт ток.
НО – это открытые (незамкнутые) контакты, через которые в нормальном положении (без активации управляющим сигналом) ток не течёт.
Условные выходные контакты ТТР также будут НО, т.к. без активации цепи управления нагрузка выключена.
Виды реле: контактные и бесконтактные
По устройству исполнительного компонента реле делят на контактные и бесконтактные.
Контактные
Воздействуют на управляемую цепь с помощью электрических контактов. Их размыкание или замыкание полностью разъединяет или замыкает электроцепь. Для изготовления контактов используются: медь, серебро, вольфрам. Количество контактов – до 10 штук. Четырех- и пятиконтактные реле используются в электрических схемах автомобилей для включения и переключения цепей.
Бесконтактные
Такие реле воздействуют на управляемую цепь способом изменения электрических параметров выходных электроцепей – емкости, сопротивления, индуктивности, величины тока или напряжения.

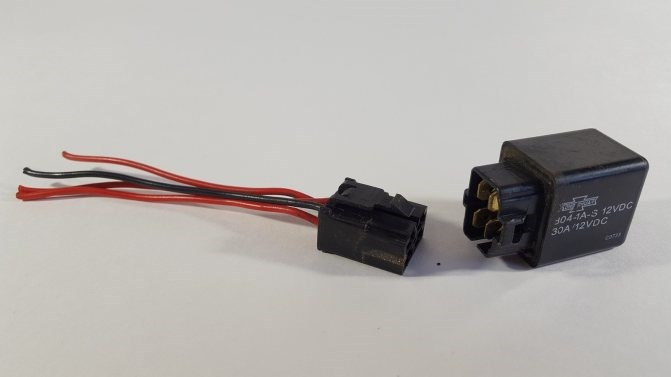

Реле 5 контактное схема подключения. Используем 5-ти контактное автомобильное реле. Включение автомобильного видеорегистратора от датчика ремня безопасности водителя
- Воспринимающий. Это первичный элемент, который воспринимает контролируемую величину и преобразует ее в другую физическую величину.
- Промежуточный. Сравнивает полученное значение с заданным параметром. Если это значение выше или ниже заданного параметра, то на исполнительный элемент передается первичное воздействие.
- Исполнительный. Этот элемент передает воздействие в цепи, управляемые реле. В результате такого воздействия может произойти: размыкание или соединение управляемой цепи, переключение параметров тока.
Виды реле по назначению
По назначению эти устройства бывают трех типов – управления, защиты, сигнализации.
Реле управления
Эти реле являются первичными. Монтируются непосредственно в электроцепь. Их роль – включение и выключение отдельных элементов схемы. Могут использоваться самостоятельно или в качестве комплектующих низковольтных комплектных устройств – ящиков, панелей, шкафов.
Реле защиты
Выполняют функции включения, отключения и защиты устройств, имеющих термические контакты – электродвигателей, вентиляторов. При превышении температуры термические контакты размыкаются. Оборудование может восстановить работу только после остывания термоконтактов до установленной температуры.
Сигнализации
Такие реле устанавливают в охранных системах автотранспорта, предприятий, придомовых территорий. Служат для формирования сигнала при достижении установленной величины параметра, который находится под контролем (ток, напряжение, частота, давление, температура, акустические параметры и другие).
Реле электромагнитное 12V 4-х контактное с кронштейном АВАР
Кто не знает, то реле устанавливаются в автомобилях как правило на всех потребителях (устройствах) с большим током. Зачем так делают, а это для того, чтобы развести силовую проводку, и молоточную, так как, иначе, пришлось бы в кабине вместо элегантных кнопочек, ставить промышленные рубильники.
Мне понадобилось реле для подключения противотуманных фар, пытаясь найти схему включения, я нашел множество, но все они имели отличия в номерах контактов, а описания на реле нет, кроме технических характеристик, чтобы разобраться и понять.
Для этого я вскрыл корпус, чтобы узнать из чего состоит реле и как оно работает, простым языком- это электромагнит с подпружиненным контактом в данном случае реле имеет 4-е контакта.
Пропуская малый ток через контакты 85,86 неважно в каком направлении, мы слышим щелчёк, срабатывает электромагнит и замыкает силовую часть контакты 87,30.
Эти контакты можно найти опытным путем, имея два провода и аккумулятор, подключив один провод к плюсу, а другой к минусу, подаем питание на разные выводы пока не услышим щелчёк — знак, что реле сработало. Подсоединив тестер к оставшимся выводам, с включенной прозвонкой или омметром можем проверить замкнулся ли при этом контакт или реле бракованное — вышедшее из строя.
Выше описанным способом, я проверил реле, собрав макетную схему подключения своих ПТФ, заодно убедился в её работоспособности, замечу, что эта схема универсальная и вместо фары может быль любой потребитель (устройство), главное, чтобы стоял соответствующий предохранитель, реле имело необходимую пропускную способность тока, а провода соответствующее сечение.
Надеюсь, что этот небольшой обзор помог вам узнать больше об этом изделии, способах проверки и подключении.
Промежуточное реле: назначение, сферы применения и правильное подключение
- ДХО должны быть установлены на высоте от 250 до 1500 мм;
- Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
- Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.
Особенности контактов
По конструкции контактное промежуточное реле состоит из трех типов элементов.
Нормально разомкнутые
Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.
Нормально замкнутые
Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.
Перекидные
При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.
Модели с несколькими контактными группами обеспечивают управление несколькими цепями.
