Действительно ли причина в неисправности выключателя?
Определение неисправности выключателя не такая уж и быстро решаемая задача. Дело в том, что вся цепь, включающая в себя выключатель, лампы и провода могут одинаково влиять на неисправность. Какими могут быть неисправности:
Первая неисправность напрямую связана с выключателем. Такое может случиться при нарушении согласованности токовых нагрузок между выключателем и лампами. Каждый выключатель рассчитан на определенный ток. Если суммарная мощность ламп, подключенных к выключателю, будет значительно больше, то контакты выключателя могут спаяться, создав замкнутую цепь.
Это же может произойти при коротком замыкании в патроне или самой лампе. Во время включения через выключатель также пойдет большой ток и контакты «залипнут». Однако в этом случае лампочка гореть не будет, но отключатся автоматы.
Вторая неисправность связана с отсутствием целостности цепи:
В этой статье говорим только о выключателе, поэтому узнаем, как можно убедиться в его неисправности? Сначала необходимо убедиться в наличии напряжения в сети. Достаточно включить любой электроприбор или свет в другой комнате.
После этого проверяют целостность лампы. Если установлена новая лампа, и она ни разу не включалась, то нужно попробовать включить лампу, уже работающую в другой комнате. Если это не дало требуемого результата, то проверяют выключатель.
Для этого необходимо разобрать выключатель и добраться до контактов, к которым подходят провода. Как разобрать выключатель света будет рассказано ниже. Обратить внимание на сами провода и их изоляцию.
Если они внешне выглядят исправно, контакты замыкают шунтом (кусок провода с зачищенными от изоляции концами). При этом должен загореться свет, если этого не происходит – неисправность нужно искать в другом месте.
Последняя указанная неисправность связана с плохим контактом. Это может быть в любом разъеме: патроне, выключателе, коробке или автомате.
Иногда место повреждения можно определить по слуху. Когда лампочка начинает мигать, доносится негромкий треск. Приближаясь к перечисленным предметам, прислушиваются. Если таким образом определить место не удается, можно воспользоваться реагирующим на электромагнитные волны устройство, например, радиоприемник. Он отлично справится с поставленной задачей.
Но иногда трудно поймать момент мигания, тогда нужно проверить сами контакты. С какого аппарата начинать – зависит от опыта или желания ремонтника. Обычно начинают с тех контактов, к которым легче добраться.
Сразу обращают внимание на провода. При плохом контакте происходит нагрев проводов, и они начинают темнеть. В тяжелых случаях изоляция обугливается и разрушается, оставляя проводник голым. При нормальном состоянии проводов проверяют затяжку винтов.
Как разобрать выключатель (одноклавишный, двухклавишный, с индикатором)
Отключаем напряжение
Когда убедились, что разборка выключателя освещения необходима, а все необходимые инструменты имеются в наличии, приступают к разборке выключателя освещения. Для этого необходимо найти требуемый автомат, чтобы можно было обесточить необходимую цепь.
В некоторых домах домашняя сеть разделена на категории потребителей или зоны обслуживания, это необходимо знать, так как отключение не того автомата делает замену выключателя освещения опасной работой.
После того как был отключен нужный автомат, предпринимают необходимые меры, не позволяющие произвести случайное его включение. Лучше всего, если возле него будет стоять человек.
Если есть возможность запирать щиток на ключ, его запирают. Меры предосторожности никогда не бывают лишними, и ими не следует пренебрегать.
Подключение трехклавишного выключателя в блоке с розеткой и без нее.

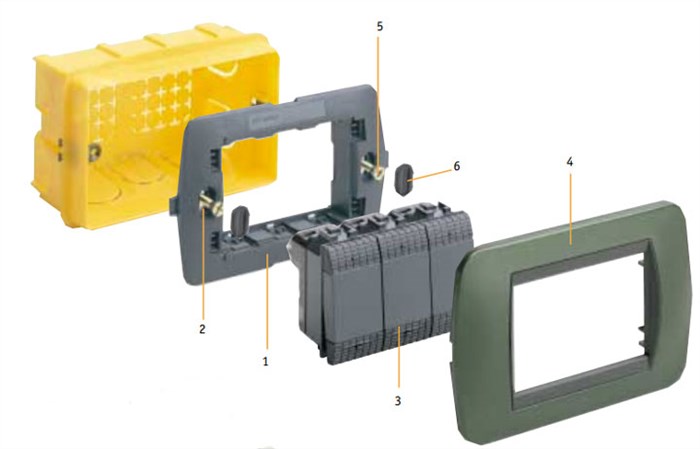

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.
Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

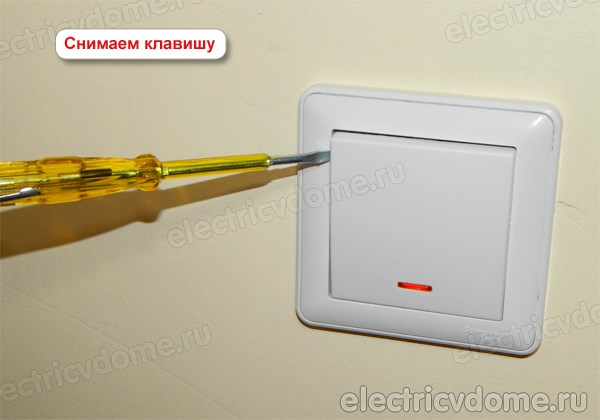

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.
Остальные можно снять руками без применения отвертки.
Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.
Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.
Не всегда верхний контакт может располагаться по центру, имейте это ввиду.
На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.
К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

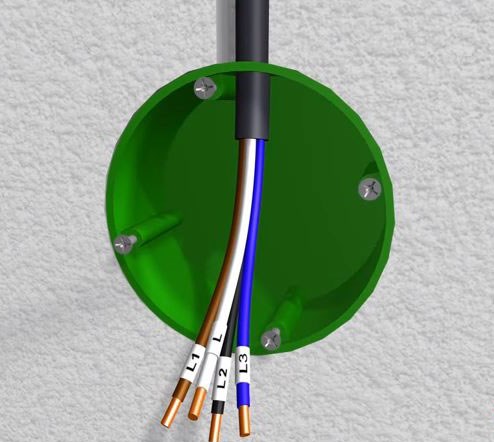

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

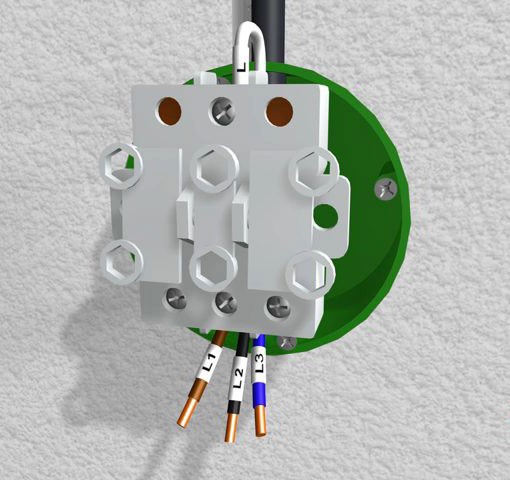

На общую центральную клемму подсоединяете фазный проводник.
На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.
Как разобрать выключатель света своими руками
Инструкция по демонтажу выключателя со стены
Работа по демонтажу состоит из нескольких этапов. На каждом следует быть осторожным, чтобы не повредить пластиковую конструкцию. Сначала необходимо снять все клавиши с выключателя света, ведь снять целую конструкцию сразу невозможно.
Способы снятия клавиш
Можно снять клавиши рукой. Для этого нижняя часть плотно прижимается, а за выступ верхней части нужно потянуть. Но лучше все же воспользоваться отверткой или другим плоским предметом, так снижается риск поломки элемента, но возникает другой риск – при неосторожности можно поцарапать конструкцию.
В некоторых моделях есть специальные отверстия, в которые нужно вставить предмет и поддеть клавишу для снятия.
Если выключатель не одноклавишный, а есть две или три клавиши, то вышеописанным методом поочередно снимается каждая клавиша, начиная от крайней.

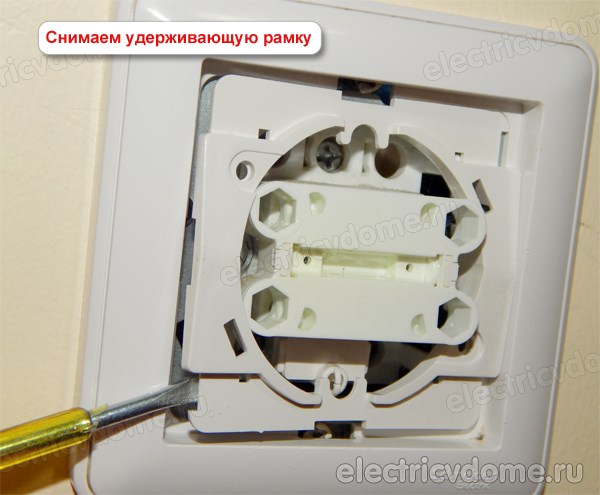

Снятие рамки
После того, как клавиши демонтированы, остается снять рамку. Крепление зависит от конструкции выключателя. В некоторых моделях снимается все сразу, в некоторых – отдельно рамки и отдельно сердцевина.
По типу крепления самым распространенным видом является винтовое соединение. В таком случае потребуется отвертка, работы по снятию отнимут всего несколько секунд.
Второй механизм крепления – зажимной. В такой конструкции нужно лишь поочередно отогнуть эти элементы.
Как вытащить механизм из подрозетника
После снятия рамки во внутреннем или внешнем выключателе остается открутить механизм от подрозетника, встроенного в основание стены. Обычно используется винтовой вариант крепления, поэтому понадобится плоская или крестовая отвертка.
Дополнительно в конструкции могут быть «распорки». Это специальные элементы, разъезжающиеся при вкручивании винтов. Они плотнее удерживают механизм внутри, но ослабляются при откручивании.
Иногда розетки устанавливаются в специальных монтажных коробках, особенно часто этот элемент есть в наружных конструкциях. На такой коробке есть винты, которые также следует ослабить.
Отсоединение проводов
После того как удалось открыть выключатель и вытащить его со стены, остается отсоединить провода. Они фиксируются двумя методами:
-
Винтовой. В таком механизме винты прижимают провода напряжения в клеммах, их нужно немного открутить (не полностью), после чего можно вытащить кабель.
Лучше запомнить, какой провод с какой стороны был зафиксирован. Это значительно упростит установку нового выключателя.
Поэтапная сборка выключателя
Чтобы собрать включатель, нужно все повторить в обратном направлении.
Устройство выключателя и пошаговая инструкция как разобрать выключатель
Демонтаж совмещенной розетки с выключателем
Конструкция, совмещающая розетку и выключатель удобна в применении. При необходимости ремонта или замены придется снимать весь сдвоенный корпус сразу. Кроме винта, который находится обычно в середине розетки есть другой фиксирующий элемент, расположенный под клавишами.
Отключение проводов ничем не отличается от отсоединения обычного выключателя.
