Меняем светодиод в фонарике своими руками
Светодиодные фонари практически вытеснили все остальные модели. Они надежны, устойчивы к внешним воздействиям, долговечны. Одного источника питания хватает на длительный срок эксплуатации светильника. Однако, иногда возникают проблемы и требуется замена светодиода в фонарике. Чаще всего, производить ремонт LED приборов приходится самостоятельно, поэтому надо знать, как это делается.
Существует несколько конструкций фонариков, в которых установлены разные типы светодиодов:
Второй тип выигрывает за счет своей мощности — каждый светодиод типа SMD обладает тремя излучающими кристаллами, что увеличивает световой поток, как минимум, втрое.
Мощные светодиоды для фонарей
К наиболее эффективным видам относят изделия американской фирмы Cree. Среди них выделяются следующие виды:
- XR-E. Мощный светодиод, способный развивать 3,7 Вт. При толщине всего 2 мм его диаметр составляет 21 мм;
- XP-E. Более современная модификация с уменьшенной линзой. Размер этого светодиода на 80 % меньше, чем у предыдущей модели;
- XP-G. Элемент, особенностью которого является заметное потемнение в центре светового пятна при фокусировке;
- XM-L. Размер сторон квадратного корпуса составляет всего 5 мм, что позволяет вместить несколько компонентов в небольшой корпус. Серия состоит из нескольких моделей, которые полностью взаимозаменяемы и обладают разной мощностью. В настоящее время на таких светодиодах изготавливаются 95 % всех фонариков.
Еще одной фирмой, изготавливающей мощные и популярные LED конструкции, является бельгийская компания Luminus. В фонариках используются разновидности:
- SST-50. Способен излучать световой поток до 1250 Лм. Цветовая температура — 3000 К. Нуждается в радиаторе, Размер подложки 21 мм, высота — 7мм. Напряжение питания — 3-3,7 В;
- SST-90. Многокристальный светодиод с медной подложкой. Излучает белый яркий свет с цветовой температурой 5500 К. Диаметр подложки — 21 мм;
- SBT-70. Светодиодный модуль, может быть одно- или многоцветным. Мощность достигает 40 Вт;
- SBT-90. Максимальная светоотдача составляет 1400 Лм при токе до 9 А. размер излучающей поверхности составляет 9 мм 2 . Цветовая температур — 6500 К, что позволяет создавать яркий и плотный световой пучок.
Ремонт и устранение неисправностей фонаря Fenix — полная инструкция
Как заменить светодиод
Порядок замены светодиодов в фонариках практически одинаков для всех моделей светильников. Они различаются лишь формой корпуса и количеством LED компонентов, но сам принцип от этого не меняется. Прежде всего, необходимо приготовить инструменты:
Перечислены только самые необходимые инструменты, в процессе замены могут понадобиться и другие приспособления. Например, в некоторых типах корпусов нужен шестигранный ключ с отверстием в центре. За неимением такового обходятся обычными ножницами или штангенциркулем.
Процедура замены не составляет принципиальной сложности и не требует от пользователя большого опыта. Однако, базовые навыки работ с паяльником и некоторые познания понадобятся в любом случае. Рассмотрим порядок действий поэтапно.
Разбираем фонарь
Вторым действием станет демонтаж защитного стекла. Отвинчивается и снимается крышка в передней части. Стекло может быть жестко прикреплено к ней, или являться отдельной деталью. После этого необходимо удалить отражатель, который может быть зафиксирован резьбовым кольцом, или просто прижат защитным стеклом.
После этого становится виден проблемный светодиод, который подлежит замене.
Демонтаж светодиода
При помощи паяльника отпаивают контакты и пинцетом аккуратно вынимают светодиод. Важно, чтобы форма подложки нового элемента соответствовала размеру и конфигурации старого элемента. Иначе придется делать прорези под провода, для чего используют болгарку или дремель. Светодиод припаивают, обильно смазывают термопастой и вставляют в гнездо.
Сборка фонаря
Схема китайского фонарика с зарядкой от сети
Фонарь не включается
Руководство по устранению неполадок
Если ваш фонарь перестал работать, не волнуйтесь, скорее всего, проблему легко решить. Ниже приведено краткое описание шагов по устранению неполадок.
Перепроверьте ваш источник питания
Первое, что вы должны проверить, если фонарик не включается, это перепроверить источник питания. Даже, если вы уверены, что используете новые заряженные батареи или аккумуляторы, замените их. Это простое и легкое действие, которое может быстро исправить проблему.
Очищение контактов
Диагностика кнопки включения
Если вышеперечисленные способы не помогли, вы всегда можете сдать фонарь в сервис по гарантии. Большинство проблем решаются просто, способами описанными выше.
В качестве последнего совета, можно попробовать заменить резиновую накладку в хвостовом переключателе. Запасные накладки, обычно, идут в комплекте с фонарем. Процесс замены подробно показан на видео:
Замена светодиода в фонарике: как своими руками поменять диод в обычном и налобном фонаре

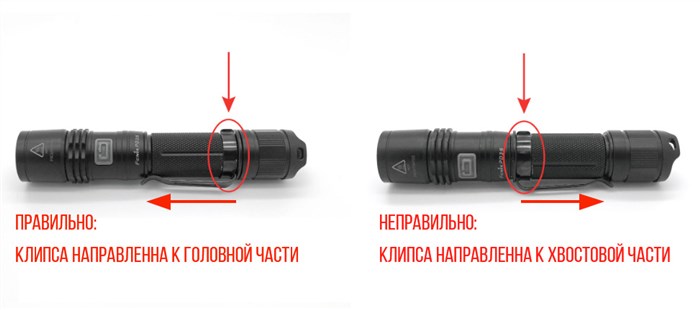

- Открутите хвостовую часть фонаря с кнопкой.
- Внутри вы увидите серебристое кольцо с двумя отверстиями.
- Возьмите специальный гаечный ключ или круглогубцы.
- Поместите инструмент в отверстия и начните закручивание ПРОТИВ ЧАСОВОЙ СТРЕЛКИ. Если кольцо утеряно, это может привести к неправильной работе фонаря.
- ВАЖНО: не используйте клей Loctite (или его аналоги) для фиксации резинового уплотнительного кольца. Чтобы заменить кнопку в хвосте фонаря, должна быть возможность удалить уплотнительное кольцо для лучшего доступа.
- Рекомендуется периодически проверять, насколько подтянуто металлическое кольцо для бесперебойной работы фонаря.
Усовершенствование фонарика — замена кнопки
Первым делом достанем старую кнопку с задней крышки фонарика.
Берем напильники и увеличиваем посадочное место под новый аксессуар.
Теперь припаяем её к корпусу. Это нужно для того, чтобы у нас был всегда минусовый контакт, когда закрутим её в фонарь. Иными словами, нужно иметь хорошую постоянную «массу«. Можно взять проволоку любого сечения, от трех батареек типа ААА величина тока не большая. В моем случае взял проволоку 1,4 мм.
Вуаля! В итоге получился действующий фонарь с нормально размыкающейся кнопкой, которая всегда размыкает цепь батареек и диодов и всегда включает их в нужный момент.
