Электрический удлинитель своими руками
Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:
Чтобы разобрать элементы и потом собрать из них электрический удлинитель, используйте подходящую по размеру и форме отвертку. Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.
Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.
К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.
Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.
Таблица: зависимость допустимой нагрузки от сечения жилы
К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм 2 .
Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться кабель с тремя жилами, а розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.
Удлинитель на катушке: особенности, разновидности, изготовление | Строй Советы
Изготовление удлинителя: пошаговая инструкция
Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:
Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.
Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.
Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.
Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.
Проверка исправности электрического удлинителя.
Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции. Изначально установите мультиметр в режим прозвонки:
- Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
- Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
- Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
- Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.
В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.
Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.
Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.
Виды электрического удлинителя
Такие приспособления, с помощью которых обеспечивается работа различного электрооборудования, выпускаются в нескольких разновидностях. Они могут использоваться как внутри помещения, так и на улице, удлинители можно перемещать или же установить на одном месте. В зависимости от вида, каждый электроудлинитель имеет свои конструктивные особенности.
Переносной удлинитель
Стационарный удлинитель
Эта конструкция предполагает использование устройства на постоянном креплении, которое не позволяет перемещать электрический стационарный удлинитель в разные места. Вес такой модели может быть более 15 кг, поэтому передвигать такой мощный электрический удлинитель нецелесообразно. Его устанавливают в необходимом месте, а в его гнезда включаются различное электрооборудование.
Узнаем как изготовить катушку для удлинителя своими руками в домашних условиях?

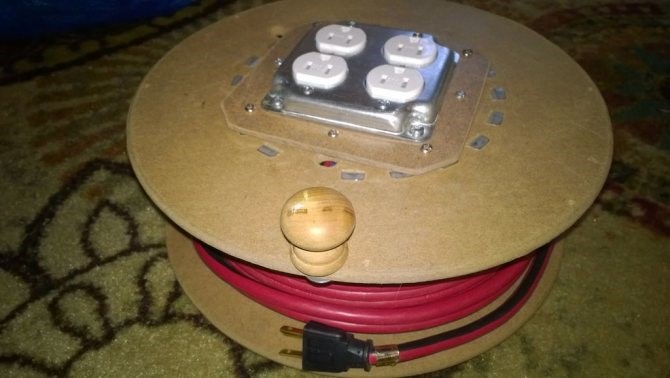

Изготовление удлинителя на катушке.
Основание для катушки я сделал из квадрата, согнув его по размерам которые я указал на фото. Затем приварил крепление с двумя гайками, в верхнюю будет крепиться ручка, позаимствованная от сломанной болгарки, а для чего вторая гайка узнаете ниже. Для крепления катушки, приварил к основанию шпильку.
Что бы во время сматывания провод не тёрся о шпильку, на неё нужно сделать втулочку, например из полипропиленовой трубы.
Теперь приступаем к изготовлению самой катушки.
В кругах, которые сделал из фанеры диаметром 230 мм, я заранее сделал отверстия. В центре отверстие для крепление самой катушки на основание, три отверстия во круг для выхода провода на розетки и ещё три отверстия для стягивания катушки. И ещё одно отверстие на внешнем круге, возле окружности, здесь будет крепиться ручка. Такие же отверстия я проделал в заглушках.
Ставим катушку на наше основание и слегка притягиваем гайкой, что бы катушка свободно вращалась. Что бы гайка не откручивалась, её обязательно нужно застопорить.
Сматываем провод на катушку. Что бы во время транспортировки катушка самопроизвольно не разматывалась, как я писал выше где крепится ручка, рядом я приварил ещё одну гайку, в неё мы завинчиваем ограничитель.

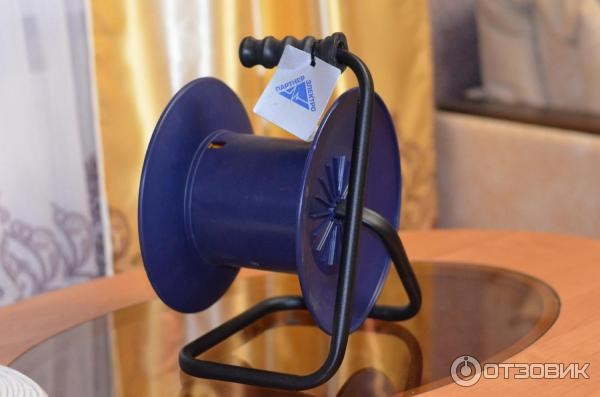

Отзыв о Катушка для электрического удлинителя Партнер-Электро Сделай сам | Изготовление удлинителя в домашних условиях с необходимыми характеристиками по длине и нагрузке.
- стальной квадрат 10 мм — длинной 1 м.
- шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
- ручка, к примеру от УШМ.
- муфта 100 мм и две заглушки к ней
- два круга из фанеры диаметром 230 мм
- шпилька 8 мм — длина 1 м и 6 гаек и шайб
- три розетки и одна вилка
- провод
