Самодельная антенна для мобильной связи
Плохая связь проявляется в низкой скорости и обрывах соединения. Если интернет предоставляется через SIM-карточку оператора, то помимо прерывания разговора по мобильнику это может выражаться в плохой слышимости или её периодическом отсутствии. Наиболее частыми причинами низкого качества связи являются:
- Местонахождение источника сигнала на большом расстоянии. Это ухудшает соединение на дачах и в сельской местности.
- Нахождение модема в здании с массивными стенами и армированными окнами, которые экранируют беспроводное соединение.
- Соседство с высоким количеством таких построек, которым характеризуются промышленные районы и жилые массивы с высотками.
- Значительное количество металла в конструкции здания, что является частым явлением в торговых центрах и супермаркетах.
- Приём сигнала из помещений ниже уровня земли, где могут располагаться парковки, офисы или мастерские.
Иногда причинами низкокачественного соединения являются неисправности принимающего оборудования. Это может быть механическое повреждение телефона, смартфона, модема или планшета, а также устаревшее или вышедшее из строя программное обеспечение.
Обратите внимание! Также помехи могут вызывать чехлы на металлической основе.
Усилитель сотовой связи для дачи своими руками: пошаговая инструкция
- кабель коаксиальный не более 10 м длиной;
- пластик (опциально);
- кусок проволоки не из меди длиной от 30 до 40 см;
- крепёж;
- блок соединительный;
- лента изоляции;
- полимерная труба (20 см).
Что такое усиление сигнала и как его добиться
Важно! Под усилителем сигнала и репитером часто имеют в виду одно и то же, однако между ними есть разница.
Стандартный усилитель сигнала обычно может обеспечивать соединение только для одного устройства. Ответом на вопрос, как усилить сигнал интернета на телефоне своими руками, является специальная антенна. Она принимает излучение, фильтрует и усиливает его до удовлетворительного диапазона частот.
Обработанный сигнал передаётся далее на модем, шлюз GSM, планшет, телефон и подобные приёмные устройства пользователя. Как правило, передача с усилителя и обратно осуществляется кабельным путём, что не всегда бывает удобно.
Шаг 1: Приступим к сборке выносной антенны

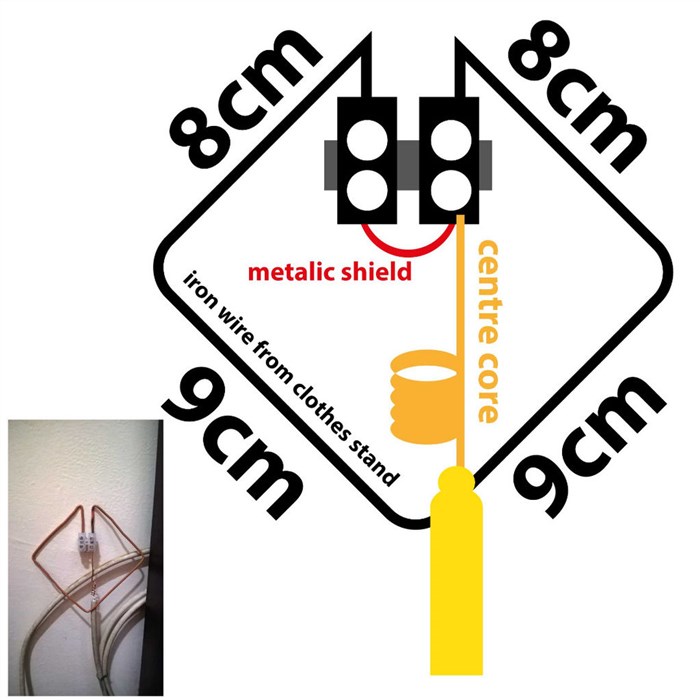

Посмотрите на рисунок. Первая секция, которую мы соберём из старой железной вешалки, будет антенной 3G. Она обозначена черным цветом. Для неё не обязательно отчищать внешнюю краску.
- Выровняйте провод при помощи плоскогубцев (или руками) и согните на расстоянии 4 см от одного конца под углом 45 градусов.
- Затем отмерьте 8 см от загиба и загните проволоку внутрь на 90 градусов.
- Замерьте 9 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
- Далее опять отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь.
- На расстоянии 8 см сделайте еще один сгиб на 90 градусов внутрь.

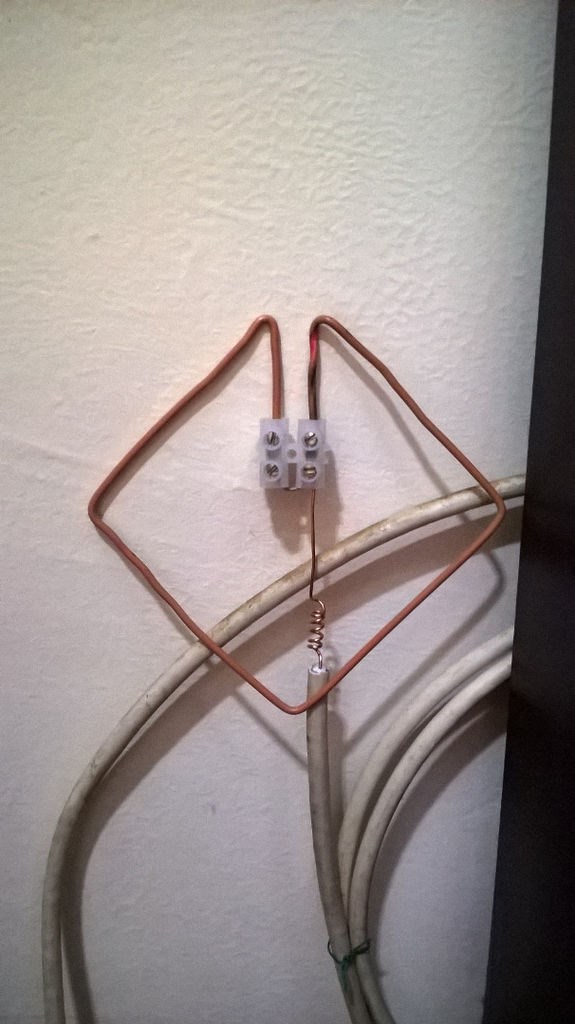

- Последний сгиб будет таким же, как и первый — на 45 градусов, здесь мы установим блок для соединения кабелей. Установите блок на оба конца кабеля и закрепите его.

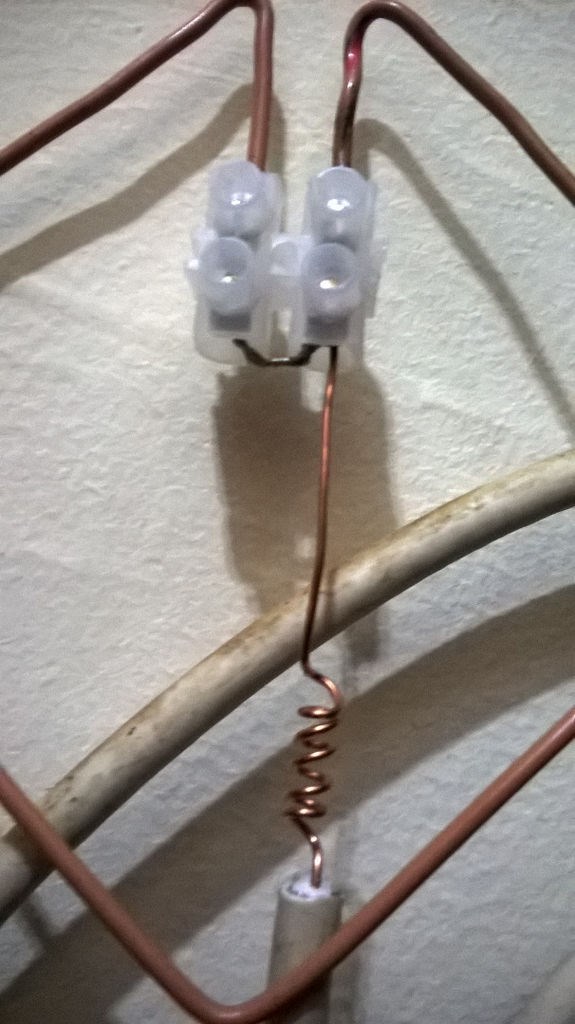

Провода соединяются внутри блока коннектора. Участки длиной 4 см нужно очистить от оплётки\краски. В итоге нужно собрать два идентичных модуля.
Неизолированные части антенны не должны касаться стен и проводящих поверхностей.
Как сделать антенну для мобильного телефона

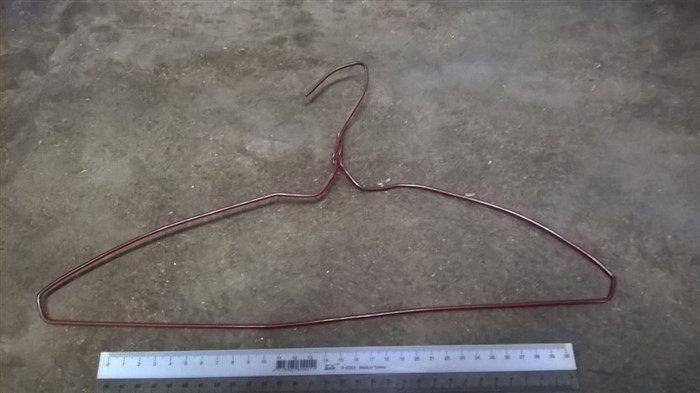

- Железная вешалка толщиной 2-4 мм (обязательно проверьте с помощью магнита, что она сделана из железа). Подойдёт любая железная проволока, отсутствие краски увеличит эффективность системы.
- Два блока для соединения кабеля (20A, если у вас такой найдётся).
- Обычный кабель:- тв-кабель, коаксиальный, от спутникового тв (нужно 30 м кабеля хорошего качества, не обрезанного, не из соединённых частей).
- Ножницы для проводов.
- Плоскогубцы.
- Шуруповёрт.
Шаг 4: Версия 2.0
Версия 2.0 больше похожа на научную фантастику. У неё более многообещающие показатели, но её всё так же нужно устанавливать на место со стабильным сигналом. Если что-то станет непонятным — смотрите фотографии.
- Выровняйте провод от железной вешалки.
- Сделайте загиб под углом 45 градусов на расстоянии 4 см от конца проволоки, очистите эти 4 см от краски\покрытия.
- Отмерьте 8 см от изгиба и согните проволоку внутрь на 90 градусов.
- Замерьте 9 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
- Далее опять отмерьте 9 см и сделайте еще один сгиб на 90 градусов внутрь
- На расстоянии 8 см сделайте еще один сгиб на 90 градусов внутрь.
- Поверните проволоку на 90 градусов.
- Отмерьте 9 см от изгиба и согните проволоку внутрь на 90 градусов.
- Замерьте 10 см после этого загиба и сделайте еще один сгиб на 90 градусов внутрь.
- Далее опять отмерьте 10 см и сделайте еще один сгиб на 90 градусов внутрь
- Отмерьте 11 см от изгиба.
- Последний изгиб такой же, как и первый — на 45 градусов внутрь. С него тоже нужно снять краску\покрытие.
- Проденьте концы провода в коннектор и зажмите их.
- Это будет внутренняя и внешняя антенна 3G, собранные в одной.
Панельная антенна, антенна Харченко и mimo-антенна: материалы для сборки и технологии
Поскольку антенны для 4g могут быть разными, то и материалы для их изготовления потребуются различные. Мы рассмотрим несколько самых легких в сборке антенн и расскажем, что необходимо для каждого из устройств.
Одна из самых простых конструкций улавливания интернет-сигнала – это антенна Харченко. Она была названа в честь изобретателя устройства и пользуется большой популярностью. Чтобы собрать устройство своими руками, нужен будет: коаксиальный кабель, деревянная рейка (стержневая), проволока (спиральная), а к также инструменты, с помощью которых будет собираться устройство.
Для создания панельной антенны придется приобрести: лист железа 334 на 290 мм, медную проволоку (диаметр 2 мм); несколько кусков медной фольги, а также пенопласт и надежный клей. Кроме того, потребуется оцинкованное железо (четыре листа 118 на 70,5 мм).
4g антенна своими руками: описание и инструкция по сборке | Твой сетевичок | Твой сетевичок
- правильно выбрать место для установки (устройство должно быть направлено в ту сторону, где находится станция).
- изолировать (попадание воды в соединения, отрицательно скажется на работе девайса).
Как сделать антенну: пошаговая инструкция
В отличие от того какую антенну вы хотите собрать и из каких деталей, будут различаться и шаги по их созданию. Но для каждой антенны необходимы определенные детали: вибратор, провод, отражатель (рефлектор).
Для отражателя можно использовать дно от старой кастрюли, обмотанный фольгой картон или фанеру. Идеальный вариант – металлическая пластина. Поскольку он имеет самое прямое отношение к приему сигнала, чем выше качество материала – тем лучше. Рефлектор часто делают из компакт-диска прикрепив к нему модем.
Для вибратора главное, чтобы материалы обладали хорошим вибрационным эффектом и были стойки к коррозии. Обычно создатели антенн используют медные или алюминиевые пластины, к которым припаивается провод.
Для антенны также подбирается провод, имеющий минимальное сопротивление. Это важно, чтобы потеря мощности была минимальной. Сопротивление будет составлять не более 80 Ом, возможно даже 55 Ом.
Поиск сигнала
Рис. 1. Вертикальный диполь
Как говорится, вернемся к нашим баранам. Сначала воспользуемся автомобильной штыревой антенной ($5 — 10).
Установленная на крышу вашего «домика в деревне», автомобильная антенна способна решить проблему со связью. Если усиления автомобильной антенны не хватает, можно обратиться к другим — например, к распространенной направленной антенне — волновому каналу. Он выглядит, как обычная телевизионная антенна, установленная на крыше дома.
Теперь на очереди — логопериодические антенны (их тоже можно отыскать на радиорынке). По сравнению с волновым каналом они имеют более широкий рабочий диапазон. Поэтому такие антенны менее критичны к точности изготовления и настройки. Реальный коэффициент усиления здесь достигает 10 — 14 дБ.
Теоретически при необходимости можно соединить 2 волновых канала, один — настроенный на частоту приема, другой — на частоту передачи, но это уже слишком сложная система.
