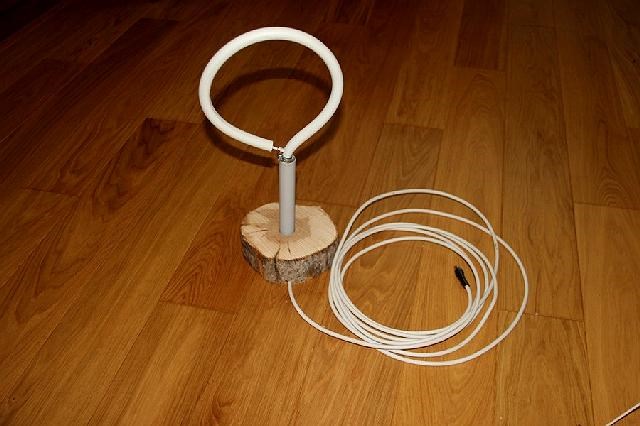

Как сделать антенну для радио своими руками?
Хорошая антенна для дальнего приема должна располагаться исключительно вертикально, по типу самой волны.
А по мобильности они могут быть следующими:
Важно! Ненаправленные модели работают по принципу соединения точки с точкой или точки с множеством других в радиусе 50–100 метров. А вот ненаправленные могут работать во всей площади вокруг себя.
Кроме того, перед изготовлением какой-либо модели следует знать, что они бывают следующими:
- стержневые или штыревые – этот тип таких устройств представлен в виде простого стержня или закругленной формы; штыревая представляет собой самый простой типа конструкции, любая комнатная антенна обычно штыревая;

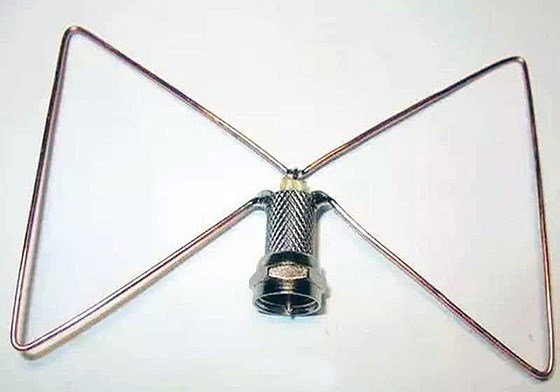

- проволковые – такие модели сделаны из одноименного материала и изогнуты в различных положениях;
- телескопические представляют собой конструкции, что складываются; они обычно выполнены из металлических стержней, что похожи на телескопы;
- выдвижные модели есть почти в каждой машине; преимуществом такой конструкции является то, что ее можно установить в любом месте.
Важно! Вне зависимости от конструкции антенны принципы работы везде будут одинаковые.


Антенна для радио своими руками: как сделать FM-антенну для радиоприемника по чертежам? Схема антенны дальнего приема
- термоусадочная трубка;
- обмоточный кабель типа ПЭВ-2 0,2–0,5 мм;
- высоковольтный провод либо кабель коаксиального типа;
- линейка;
- гнездо;
- штангенциркуль;
- клей для пластика.
Пошаговая инструкция
Приведем несколько инструкций по созданию антенн, каждая из которых поможет сделать действительно качественный FM-модуль для приема радиоволн. Итак, чтобы сделать такое приспособление, следует придерживаться определённого алгоритма действий.
Довольно интересным вариантом будет трубная или магнитная антенна. Кстати, она может быть не только внутренняя, но и наружная.
Главной несущей частью такого приспособления будет труба отопления или водопроводная труба. Чтобы сделать антенну такого типа, потребуется иметь под рукой такие элементы, как:
- использованный трансформаторный сердечник, который можно снять от какого-то старого телевизора;
- изолента;
- клей;
- скотч;
- фольга, сделанная из тонкой латуни или меди;
- около 150 сантиметров медной проволоки с диаметром четверть квадратного миллиметра;
- штифты для соединения.
Финальный этап работ будет заключаться в настройке приема радиосигнала. В данном случае он будет производиться обычным подбором обмоточного подключения к связному контуру.
Еще один довольно распространенный и простой вариант создания антенны такого типа – приспособление из фольги. Для ее создания потребуется иметь следующие материалы:
Ничего сложного в создании такого приспособления нет. Чтобы его изготовить, потребуется придерживаться нескольких этапов.
- Сначала следует вырезать из фольги квадрат. Он должен иметь размер 13 сантиметров по внешней стороне, а ширина полоски фольги должна составлять 1,5 сантиметра. В нижней части в центре следует вырезать 3-миллиметровый прямоугольник, что позволит произвести размыкание рамки.
- Вырезанный кусок фольги следует приклеить к дощечке. Теперь к квадрату из фольги необходимо припаять внутренний стержень экранированного провода справа и оплетку слева. Делать это необходимо чуть со сдвигом вправо от центральной прорезки – где-то на 2,5 миллиметра. Кстати расстояние между экранированным проводом и оплеткой должно быть таким же. Тут нужно сказать, что если антенну будут использовать для работы в УКВ-диапазоне, то размер квадрата следует увеличить до 15 сантиметров, а ширина фольгированной полоски в таком случае будет составлять где-то 18 миллиметров.
Важно! Если требуется усилить сигнал для такого типа антенны, то ее можно обмотать куском проволоки, выполненной из меди. Ее свободный конец должен быть выведен в форточку.
Кроме того, есть очень простой вариант создания простенькой радиоантенны. Нам потребуется иметь под рукой такие материалы и инструменты:
- паяльник;
- штекер, чтобы присоединить антенну к радиоприемнику;
- роликовые блоки, что позволяют зафиксировать антенну в нужном положении;
- стальная проволока;
- медная проволока;
- рубильник;
- керамические изоляторы.

Особенности распространения радиоволн
На качество передачи информации влияют осадки в виде снега и дождя, а также источники электромагнитных помех:
Например, однотонный низкочастотный звук в магнитоле — следствие работы расположенного недалеко генератора переменного тока.
Дальность распространения волны зависит от мощности радиостанции.
При отражении радиоволн от препятствий они взаимно усиливаются при синфазном сложении или ослабляют друг друга в случае противофазы. Кроме этого, если присутствует синфазное переотражение от поверхности земли, то формируются участки с максимальным уровнем сигнала — зоны Френеля.
Картина распределения волн для выбранного места определяет диаграмму направленности антенны, которая нужна, чтобы обеспечить качественный прием.

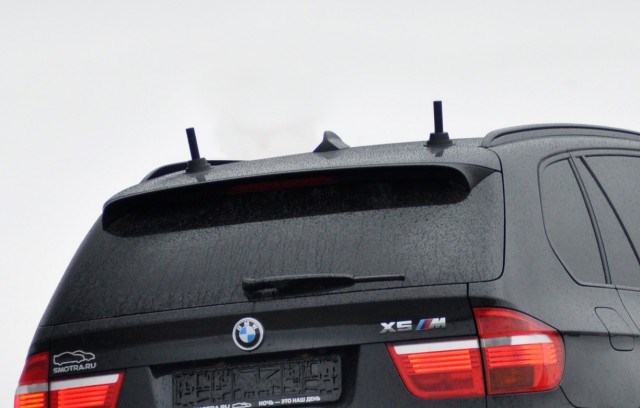

Самодельная си-би антенна для такси переделываем антенну от радиоприемника в антенну для си-би рации. Антенна для рации в машину своими руками и ее настройка.
- Использовать экранированный кабель.
- Надежно пропаивать контакты и разъемы.
- Следить за плотным соединением жилы и экрана с входной группой радио.
- Заземлять антенну.
- При наличии помех при питании радиоприемника от сети, когда нет заземляющего провода в розетке, магнитолу или транзистор лучше соединить с землей. Для этого в большинстве аппаратов предусмотрено специальное гнездо или клемма.
Создаем антенну
Для устойчивой работы приемного устройства требуется обеспечить следующие параметры:
- минимально допустимую высоту;
- линейную поляризацию;
- небольшое электрическое сопротивление;
- диапазон частот — 88-108 МГц;
- диаграмму направленности — чаще всего условно-круговую;
- максимальный коэффициент усиления;
- приемлемый вес и размер.
Наиболее простая схема у полуволнового вибратора, который подойдет для мобильных аппаратов, но не отличается направленностью и помехозащищенностью.
Если нужна антенна для стационарного радио, а расположение передающей станции точно скоординировано, лучше выбрать изделие по типу волнового канала. Узкий луч такой конструкции обеспечивает избирательный прием с минимальным захватом посторонних шумов и помех.
Когда требуется расширить диапазон у имеющейся антенны, можно добавить параллельно несколько вибраторов, пересчитав длину по специальной таблице.
Трубная антенна
Чтобы сделать устройство для приема радиоволн, задействовав контур отопления или водопровода в доме, нужно предварительно подготовить остальные элементы самодельного приспособления:
- Ферритовый сердечник. Например, можно взять деталь от трансформатора черно-белого телевизора, собранного на лампах, из схемы строчной развертки.
- 2 м медного провода диаметром 0,25 кв. мм для монтажа.
- Фольгу из латуни или меди хорошего качества.
- Изоленту и клей. Подойдет ПВА.
- Разъем для подсоединения готового изделия к радиоприемнику.
- На одну половину ферритового сердечника наматывают катушку индуктивности. Для этого бумага в 2 слоя укладывается на сердечник и закрепляется изолентой.
- Оставляется 1 см перекрытия, прокладывается один слой фольги. Стороны витка изолируются липкой лентой.
- На металлизированную поверхность наматывается катушка из 25 колец провода.
- На 25, 12 и 7 витке делаются выводы.
- Вся конструкция вновь накрывается металлизированным экраном.
- 25 и 12 контакты контура подключаются ко входу приемника, а с 7 вывод заземляют. Если будет нужна дополнительная настройка качества сигнала, то подбирают обмотки в связном контуре.
Мощность на входе радио увеличивается в 2 раза за счет вертикального положения труб. Аппаратура такой схемы защищена от помех, т. к. трубопровод чаще всего безопасно заземлен.
Антенна из фольги
Для УКВ-диапазона можно изготовить антенну из металлической фольги.
- припой, флюс, паяльник;
- разъем для соединения с радиоприемником;
- кусок экранированного кабеля с R = 50-75 Ом;
- квадратный отрез металлизированного материала (лучше медного);
- диэлектрик — текстолит, ДВП, сухая доска по размеру изделия.
- Нужно вырезать рамку из фольги в форме незамкнутого квадрата шириной 1,5 см со сторонами 13-15,5 см.
- Внизу рамки делают прорезь 1-1,5 см.
- На ровный жесткий диэлектрик клеят изготовленную ранее рамку.
- Зачищают 3-4 см провода и припаивают жилу и экран к нижним сторонам рамки возле разреза.
- С другого конца подсоединяют разъем так, чтобы металл соединялся с “землей” приемника, а жила — с антенным входом.
