Реле дальнего и ближнего света «шестерки»
Как уже было сказано, штатные реле дальнего и ближнего света ВАЗ 2106 абсолютно одинаковы, имеют схожие номенклатурные номера по каталогу (90.3747-10 или 113.3747-10), одного типа с реле инициации вентиляторного устройства радиатора охладительного комплекса силовой установки и могут быть заменены друг с другом.
Для подключения реле света на ВАЗ 2106 используются устройства с номенклатурным номером 113.3747, которые установлены в блоковом устройстве монтажного типа. Аналогичные устройства инсталлированы в систему для включения ЭДГ вентиляторного устройства, обогрева кормового стекла и подачи сигнальных звуков.
Напряжение инициации устройства при среднем температурном значении около 23 °С находится в пределах 8 В, а резистентность обмотки устройства при температуре 20°С составляет значение 85±8,5 Ом.
Вместо изделий под каталоговым номером 113.3747 допускается применение обновленных реле дальнего и ближнего света ВАЗ 2106 90.3747-11 в пластмассовом корпусе и с увеличенными габаритами. Также допускается замена изделий 113.3747-10 с крепежным кронштейном на гаджеты с крепежом под номенклатурным значением 90.3747-10 с одинаковыми характеристиками.
Лампа ближнего света ВАЗ 2106 с каким цоколем подходит, как поменять
- Выворачиваем крепеж и демонтируем реле света фар для последующей замены;
- Запоминаем периодичность подключения электропроводки или помечаем их маркером. Снимаем проводку с разъемов устройства;
- Производим монтаж обновленного устройства в обратной последовательности.
- Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)
Другие причины
Лампы являются одной из самых простых и распространенных причин отсутствия ближнего света, но не единственной. Я настоятельно рекомендую проверить еще раз:
Тщательно осмотрите все провода, а также колодки для подключения к предохранителю и реле. При необходимости затянуть гайки, почистить контакты. И не забывайте о кнопке, идущий к ней провод может отвалиться или просто оторваться. На отечественных автомобилях эту кнопку нужно сначала проверить. Это одно из самых слабых мест!
Иногда с автомобилями 14-й модели бывает такая неприятность, что шторка ВАЗ 2114 не зажигается, но на больших расстояниях работает отлично. Такое «избирательное» расщепление света может быть очень запутанным для автомобилиста. Сегодня мы поговорим о том, почему это происходит и как исправить эту ситуацию.
Как настроить свет фар на ВАЗ-2106
- закрываем одну из фар тканью или картоном и активируем ближний свет;
- с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
- посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
- повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
- включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.
Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.
Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.
Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.
Регулировка фар ВАЗ-2106 своими руками: схема
- провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
- проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
- на водительское место поместить груз весом 50-80 килограммов;
- демонтировать облицовку оптики;
- полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.
Литые диски
Изменение родных дисков играет большую роль в тюнинге. Нет смысла менять внешность машины и оставлять старые диски.
При помощи литых дисков уменьшается нагрузка на колеса. Также улучшаются другие динамические характеристики машины.
Замена лампы ближнего света lada 2106 (ваз 2106) — AvtoZam
- этот материал является более дорогостоящим, чем, например, акрил;
- основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
- поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
- обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
- поликарбонат примерно в 2 раза легче стекла.
Замена лампы в подфарнике:
Примечание! Прежде чем приступить к замене, давайте разберём что такое подфарник. Во-первых он установлен под передними фарами автомобиля, кстати от сюда и название «Подфарник». В нём находиться две лампы одна из которых вставляется в указатель поворота, который указан буквой «Б», а другая вставляется в габаритный свет который указан буквой «А»!
Для замены данных ламп вам нужно будет запастись: Отверткой, а так же лампой которая идёт на габаритный свет А12-5 (На фото справа), а так же лампой которая идёт на указатель поворота А12-21-3 (На фото она изображена слева)!
1) В начале отверните два винта, которые крепят рассеиватель и вследствие чего снимите его.
Задние фары
Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:
Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.
Независимо от того, какую лампу необходимо поменять, габарит или стоп, все лампочки снимаются с задней фары ВАЗ 2106 одинаково.
- Слегка нажать на лампу.
- Повернуть против часовой стрелки.
- Выступы на цоколе должны совпасть с зазорами в патроне.
- Вытащить лампочку.
- Провести замену в обратном порядке.
Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.
Биксенон
- Прежде всего нужно плоской отверткой демонтировать пластиковую панель, которая обрамляет фары.
- Затем крестовой отверткой надо ослабить фиксаторы, которые удерживают фару.
- Далее нужно слегка провернуть металлический обруч, и демонтировать его.
Пошаговая инструкция
Для замены сгоревшей лампы в оптике для ближнего света на ВАЗ модели 2106 понадобятся отвертки (с плоским и крестообразным наконечником) и плоскогубцы. Сама процедура ремонта состоит из следующих шагов:
- Отключить бортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
- Отверткой с плоским наконечником снимается облицовочная панель с внешней стороны фар.
- Крестообразной отверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянных чашек.
- Фара берется рукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можно будет снять.
- Блок оптики вынимается с посадочного места.
- С тыльной части отсоединяется колодка с проводниками.
- Далее фара устанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторов отгибается для извлечения лампы.
- Затем перегоревший светоисточник можно вынуть из блока, потянув его вверх.
- Произвести замену на новый экземпляр.
- Провести сборку в обратной последовательности.
- Подключить электросеть машины и проверить исправность работы установленной лампы ближнего света.
В ходе замены лампы для ближнего света на модели ВАЗ 2106 нельзя касаться грязными перчатками и голыми руками ее стеклянной колбы. Отпечатки, оставшиеся на ее поверхности, приведут к неравномерности внутренних процессов, что быстро приведет к ее повторному перегоранию.
Процедура замены лампочек
Крестовой отверткой отворачиваем болтики, которые находятся по всей окружности ободка. Всего их нужно открутить три штуки(если мне не изменяет память), именно те, которые которые выполняют функцию замка:
Теперь немного поворачиваем кольцо по часовой стрелке и после этого можно вынимать отражатель вместе со стеклом, как показано на фото ниже:
Далее все делается очень просто. Необходимо сначала отсоединить провода, ведущие к контактам лампы:
А затем сжать двумя пальцами фиксатор лампочки (концы тонкой металлической защелки):
После чего откидываем ее вверх и спокойно вынимаем лампочку:
При необходимости производим замену сгоревших лампочек, ставим новые и собираем все в обратной последовательности. Если же вы решили полностью поменять блок-фару в сборе, то придется сделать еще несколько шагов:
Реле фар
- Лампочка накала – устаревшая модель, быстро перегорает, характеризуется низкой энергоэффективностью, практически не применяется у современных производителей.
- Галогеновые. Наиболее популярные. Имеют хороший срок службы и достаточную для дорожных условий яркость и прочие светотехнические параметры.
- Ксеноновые. Отличаются хорошим ярким в 3 раза более сильным, чем у галогеновых аналогов свечением белого цвета. Недостатки – требуют дополнительно установки блока розжига, кроме того, могут ослеплять встречных участников дорожного движения.
- Светодиоды. Отличаются лучшими характеристиками – долговечностью до 100 тыс. часов, высокой яркостью, малым потреблением энергии, отсутствием перегрева. Однако дорого стоят и требуют для полноценной работы специальной конструкции отражателя.
Пошаговая инструкция
Для замены сгоревшей лампы в оптике для ближнего света на ВАЗ модели 2106 понадобятся отвертки (с плоским и крестообразным наконечником) и плоскогубцы. Сама процеДypa ремонта состоит из следующих шагов:
- Отключить бортовую сеть автомобиля, по возможности разъединить проводку от клемм АКБ.
- Отверткой с плоским наконечником снимается облицовочная панель с внешней стороны фар.
- Крестообразной отверткой вывинчиваются болтики (не до конца), крепящие ободки стеклянных чашек.
- Фара берется рукой и проворачиваются, пока крепящие винты не попадут в бороздки и ее можно будет снять.
- Блок оптики вынимается с посадочного места.
- С тыльной части отсоединяется колодка с проводниками.
- Далее фара устанавливается стеклом на ровную поверхность, а пара пружинок-фиксаторов отгибается для извлечения лампы.
- Затем перегоревший светоисточник можно вынуть из блока, потянув его вверх.
- Произвести замену на новый экземпляр.
- Провести сборку в обратной последовательности.
- Подключить электросеть машины и проверить исправность работы установленной лампы ближнего света.
Снятие и установка блок-фары на ВАЗ 2106

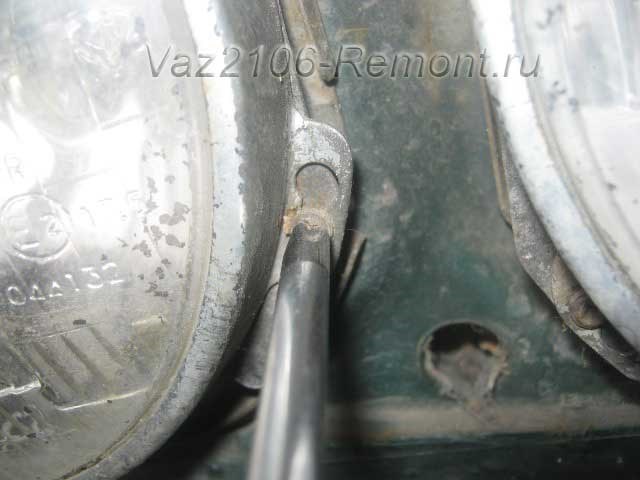

Сначала стоит избавится от пружины, которая снимается довольно просто при помощи плоскогубцев:
Затем отвернуть все оставшиеся болтики крепления корпуса передней фары и снять ободок:
Теперь отворачиваем еще несколько шурупов, которые находились под кольцом фары ВАЗ 2106:
Далее вынимаем корпус и вытаскиваем из него провода , предварительно выдавив с внутренней стороны уплотнительную резинку:
Результат проделанной работы наглядно приведен на фотографии ниже:
Цена одной передней фары на ВАЗ 2106 составляет 500 рублей, соответственно, если вы решили поменять весь комплект, то это обойдется вам в 2000 рублей.
Процедура замены лампочек
- блоки фар;
- аккумуляторная батарея;
- генератор;
- ключ зажигания;
- блок предохранителей на каждый элемент освещения;
- лампочка индикатора на приборной доске;
- подрулевой переключатель на ближний/дальний свет;
- реле ближнего/дальнего света;
- выключатель внешнего освещения.
Неисправности и ремонт фар
Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:
- Перегорела сама лампочка.
- Вышел из строя предохранитель или блок предохранителей.
- Перегорание, разрыв электропровода.
- Окисление наконечников контактов, ток не проходит по цепи.
- Ослабление крепежа электропровода.
- Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.
На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.
Как разобрать фару
Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.
Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.
Замена лампочек
Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.
Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

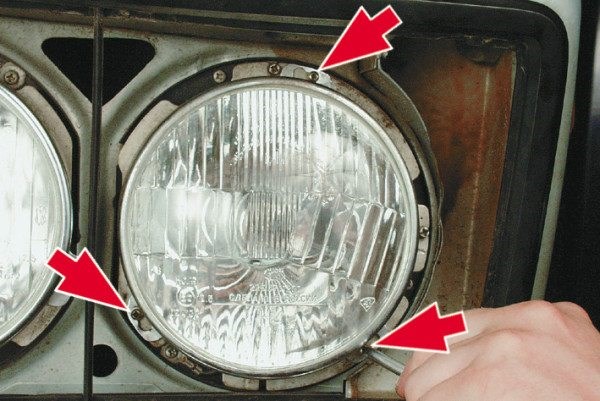

- Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
- Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
- Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
- Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
- Отсоединить фиксатор.
- Вытащить отработанную лампочку с фары.
Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.
Корректор фар и ремонт
Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.
Очистка оптики
Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.
Вывод
Ознакомиться с дополнительной полезной информацией по озвученной теме вы можете из видео в этой статье.

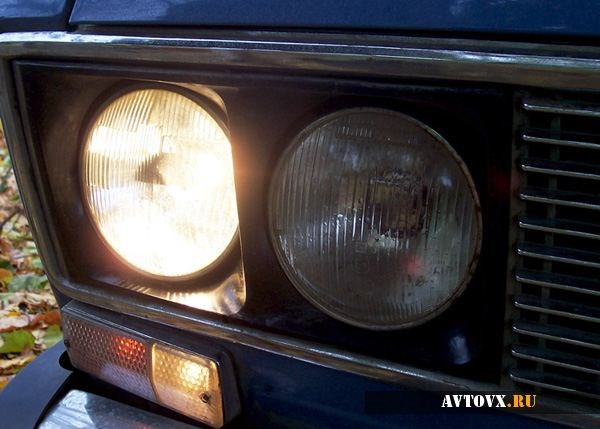

Ближний свет нужен для езды по городу в темное время суток. Без него это не представляется возможным.
Замену лампы ближнего света в фаре ВАЗ 2106 можно легко осуществить в гаражных условиях. Чтобы это сделать, нужно провести разборку старой и приготовить новую лампу.
- Нажать на облицовку фар и вывести фиксаторы из зацепления, снять облицовку фар. При необходимости воспользоваться отверткой;
- Ослабить три винта креплении ободка фар;
- Провернуть ободок по часовой стрелке, и когда головки винтов совпадут с отверстиями, снять его;
- Вынуть фару;
- Отсоединить разъем и снять фару;
- Отстегнуть две пружины крепления лампы и снять лампу;
- Откинуть пружинных держатель фары, при этом сжав его;
- Вынуть лампу из фары.

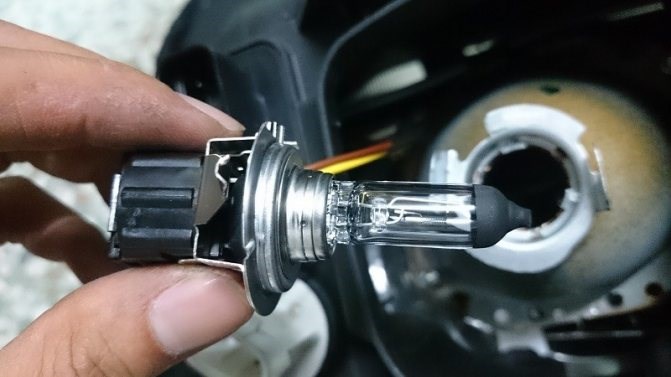

- Вставить лампочку в гнездо фары и зафиксировать её, провернуть до упора вправо;
- Установить пружину крепления и разъем для проводов;
- Проверить, правильно ли работает лампочка;
- Закрепить кожух на задней части фары.
- Новую лампу нужно держать за корпус во избежание замасливания колбы и её обгорания из-за этого. Если появятся жирные следы, то их необходимо удалить при помощи спирта.
- Установить фару с облицовкой в обратном порядке.
Делать замену нужно сразу же, как только возникли неполадки с ближним. Операция несложная, поэтому её сможет сделать любой автолюбитель без особых навыков. Также можете посмотреть видео.
Замена абсолютно всех лампочек на ВАЗ 2106
- Отверните винты крепления и снимите рассеиватель.
- Слегка нажмите на заменяемую лампу, поверните ее немного против часовой стрелки и снимите лампу.
- Проверьте состояние отрожателей, если зеркальное состояние в плохом качестве, то замените либо отражатель, либо подфарник целиком. Если на отрожателе присутствует грязь, то необходимо заменить уплотнитель под рассеивателем.
- Установите новую лампу, соберите подфарник.
