Кипятильник 24 вольта своими руками
Нагрев воды уже давно не требует каких-либо ухищрений, благодаря избытку нагревательной техники в виде электрочайников, бойлеров, кофемашин и прочих устройств. Но встречаются ситуации, когда под рукой их нет, а вскипятить или подогреть воду необходимо прямо сейчас. В таком случае вы можете собрать кипятильник своими руками из подходящих для этого подручных средств.
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.

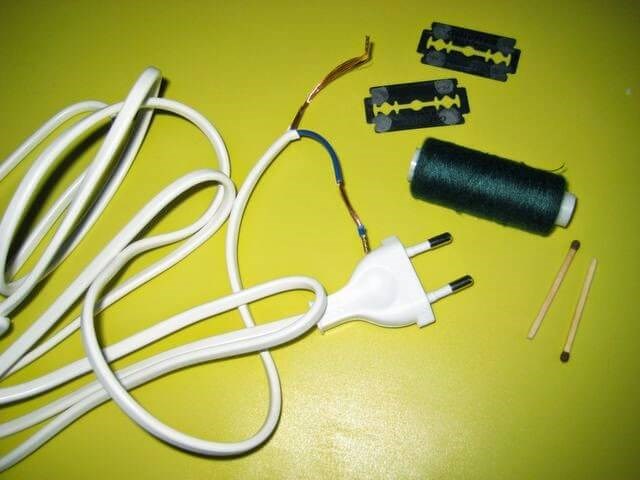

Материалы для кипятильника из лезвий
Перед изготовлением вам необходимо обзавестись такими элементами:
- Сами лезвия – для качественной работы кипятильника не имеет значения фирма и состояния режущих поверхностей, можно брать даже затупленные полотна. Важно чтобы они были одинаковой конструкции, лучше, если вы возьмете их из одной упаковки.
- Диэлектрик для изоляции одного лезвия в кипятильнике от другого – можно применить любые, имеющиеся у вас предметы (пластиковые крышки, пробки). Если ничего не приходит на ум, лучше всего для изоляции нагревательных элементов друг от друга использовать обычные спички.
- Материал для фиксации электродов в кипятильнике – чаще всего используются нитки. Однозначно не стоит скреплять клеем, и уж тем более, не стоит прибегать к проволоке и другим металлическим изделиям – они сразу закоротят лезвия.
- Шнур питания с вилкой – подойдет любой вариант с многожильными медными проводами, которые удобно будет прикручивать вокруг лезвия.
Это минимальный набор, при желании вы можете усложнить конструкцию, используя крокодилы для подключения проводов к лезвиям или установив пластиковый брусок в качестве основы.
Порядок изготовления
Чтобы получить кипятильник из лезвий желательно иметь под рукой такие инструменты: пассатижи, нож или бокорезы, изоленту. Процесс изготовления заключается в следующем:
-

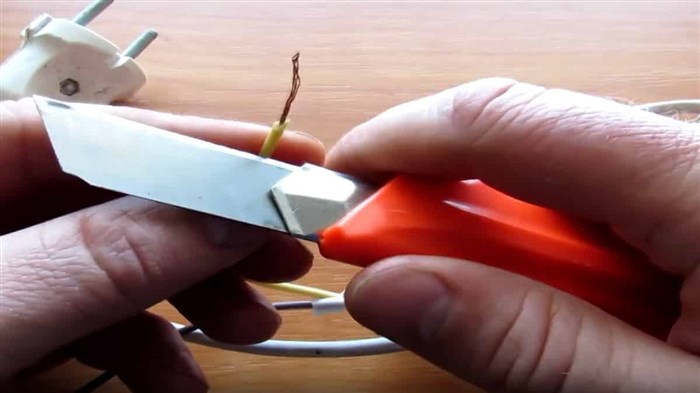

зачистите провода на питающем шнуре с электрической вилкой, вам понадобиться около 2 – 3см оголенной жилы;
Рис. 1. Зачистите провода
Возможные неисправности кипятильника и способы их устранения
Как сделать мини кипятильник (армейский) своими руками из лезвий
Для нагрева небольших объемов воды, в полевых условиях, можно изготовить самодельный кипятильник, нагревающий элемент которого состоит из двух лезвий от бритвы.
Конструкцию кипятильника из двух лезвий знал почти каждый, кто успел пожить в СССР
Стоит отметить, что устройством, изготовленным своими руками, в домашних условиях, следует очень осторожно. Так как неправильные действия могут привести к короткому замыканию или удару током человека.
Обратите внимание! Данное устройство, не подходит для нагрева воды в металлических емкостях, и соленой воды.
Первое что нужно сделать, это подготовить питающий проводник для устройства. Для его изготовления лучше всего использовать кабель ПВС. К данному проводнику, подключаем электрическую вилку.
При необходимости разбираем вилку, и ослабляем винтовые контактные зажимы. Зачищаем провод и крепим его к клеммам вилки. Если вилка неразборная, зачищаем провод на вилке и подключаемый провод, соединяем данные элементы скруткой и изолируем место соединения.
Далее, необходимо изготовить диэлектрики, которые прокладываются между лезвиями. Для этого, берем четыре спички, и соединяем их парно при помощи обычной нитки.
К лезвиям подключаем питающий провод. Важно понимать, что к каждому лезвию, подключается отдельный провод питающего кабеля (к одному фаза, к другому ноль). После этого, собираем конструкцию.
Между лезвиями прокладываем диэлектрики и скручиваем нагревательные элементы ниткой. Проследите за тем, чтобы лезвия и проводники с разными полюсами не касались друг друга. Подаем питание на самодельный кипятильник и проверяем на работоспособность.
Стоит отметить, что подобный кипятильник можно изготовить из различных подручных средств, например болтов.
Как это работает
Почему не взрывается стакан с водой? Образующиеся пузырьки пара являются своеобразными диэлектриками, которые предохраняют систему от короткого замыкания. Не будем вдаваться в расчеты напряжения и силы тока, обратимся к практике.
Также кипятильник можно собрать из ненужного электрического чайника, при условии, что нагревательный тэн исправен. В данном случае ничего лишнего придумывать не нужно – вам понадобиться сам тэн и шнур с вилкой. Для начала проверьте целостность обоих деталей от электрического прибора при помощи мультиметра.
Прозвоните шнур и ТЭН, если они исправны, значит, их можно смело использовать для изготовления кипятильника.
Для соединения выводов ТЭНа удобнее применить клеммные зажимы, но если таких не окажется под рукой, можно использовать и обычный паяльник.
Для изготовления кипятильника выполните такую последовательность действий:

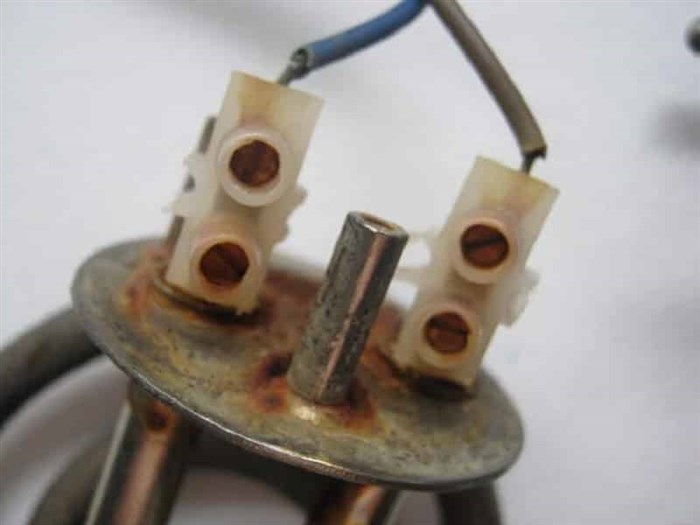

Рис. 8: подключите провода к ТЭНу
Как сделать кипятильник из лезвий своими руками?
- Высокое качество стали – при электролизе, в толще воды протекает электрический ток, формируемый электронами металла, выделяемым из электродов. Из-за сопротивления жидкости далеко не все частицы переходят от одного электрода к другому, а выпадают в осадок в виде металла, значительно изменяя вкус воды. Бритвенные лезвия изготавливаются довольно качественно, поэтому процент осадка от такого кипятильника будет минимальным.
- Оптимальное соотношение геометрических и физических параметров – несмотря на то, что лезвия никто не изобретал в качестве электрода под кипятильник, они обеспечивают относительно высокую скорость нагрева жидкости.
- Массовое распространение – можно встретить практически в каждом доме, гараже или мастерской, из-за чего постоянно находятся под рукой.
Видео по теме
Для такого кипятильника вам понадобится 6 гвоздей длиной по 8см, деревянная планка толщиной около 2см, которую можно установить на край емкости из непроводящего материала, готовый шнур питания или пара проводов с вилкой. Для работы вам нужны пассатижи и дрель со сверлом такого же диаметра, как и гвозди.
Принцип создания кипятильника заключается в следующем:
- просверлите в доске отверстия на расстоянии 5 мм друг от друга;
- вставьте гвозди в отверстия, оставив над доской свободное расстояние в 2 – 3см, чтобы удобно было намотать провод;

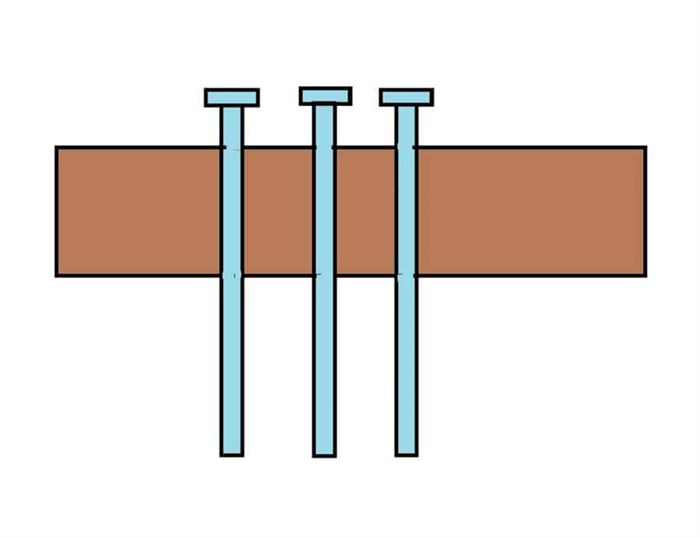

Рис. 10: вставьте гвозди в отверстия
Кипятильник готов, налейте воду в стеклянную банку или пластиковую миску, установите сверху планку так, чтобы острые края гвоздей погрузились в воду. Включите кипятильник в сеть и дождитесь закипания. Ни в коем разе не пытайтесь проверять температуру нагрева воды пальцем или рукой, так как при включенном кипятильнике вы получите удар током.
Классическая самоделка из лезвий
Итак, пошагово с фото примерами рассмотрим процесс сборки прибора. Первым делом подготавливаем двухжильный кабель с вилкой. Если готового нет под рукой, используйте двухжильный провод ПВС, прикрутив с одной из сторон разборную электрическую вилку. Провод желательно брать с сечением не менее 0,75 мм.кв. во избежание его нагрева.
После этого зачищаем жилы и прикручиваем их к лезвиям, стараясь делать это максимально плотно и надежно, как показано на фото ниже:
Далее свяжите по четыре спички нитками и разместите эти спички между лезвиями, чтобы предотвратить короткое замыкание между ними и обеспечить некоторое расстояние:
Всю конструкцию связываем нитками, убеждаемся в правильности подключения, после чего можно осуществлять проверку. Первый пуск производите с максимальной осторожностью.
Как правило, вода в трех литровой стеклянной банке нагревается за несколько минут.
Наглядно увидеть технологию изготовления вы можете на видео ниже:
Кстати, по аналогичной схеме можно сделать кипятильник своими руками из болтов, лезвий канцелярского ножа, ложек, гвоздей, либо даже металлических пластин. Принцип работы и схема подключения проводов будут аналогичными. Главное – обеспечьте отсутствие контакта между двумя лезвиями (или что у вас будет), иначе произойдет короткое замыкание.
