Заземление розеток в новой квартире
В 2003 году были приняты новейшие правила по укладке электропроводки. В этих правилах указано, что в новых построенных многоквартирных домах, устанавливается стояк из пяти электрических жил. Одна из этих жил необходима для заземления.
Монтаж розетки с заземлением состоит из нескольких этапов:
- Осмотр и обнаружение стояка пятижильного;
- Определение фазы и ноля;
- Отключение электропитания;
- Крепление ноля и фазы;
- Крепление заземляющего провода к розетке;
- Фиксация розетки.
В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.
Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.
Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.
К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.
После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.
Как сделать заземление в ванной комнате в квартире, на даче и пр видео
Как сделать надежное и качественное заземление в собственном доме?
Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:
Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.
При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.
Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.
Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.
Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.
Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.
Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.
Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.
Заземление розеток

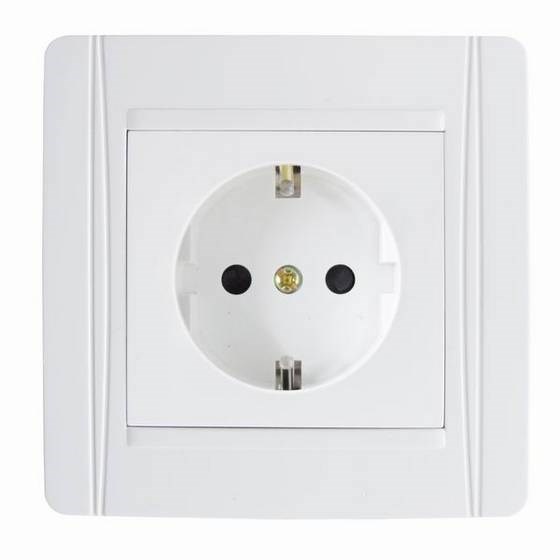

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.
Основные ошибки при изготовлении заземляющего контура
Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:
Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.
Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.
Как заземлить ванну
Вообще-то работы по заземлению ванны должны выполняться профессиональными электриками, которые осуществляли монтаж электропроводки в ванной комнате. Но если они этого не сделали, либо если электропроводку в ванной вы монтируете самостоятельно, то работы по заземлению придется выполнить своими руками.
Скажем сразу, в этом нет ничего сложного. Достаточно соединить металлическую ножку ванны с заземляющим проводом. Для этого нужно накинуть на нее металлический хомут с фиксирующей гайкой, к которой и прикрутить провод достаточного диаметра. Другой конец провода нужно закрепить на клемме заземляющего контура.
Достаточно соединить металлическую ножку ванны с заземляющим проводом
Конечно можно прикрутить зачищенный конец провода и непосредственно к металлической ножке, но для повышения надежности соединения рекомендуем все же воспользоваться специальным хомутом.
Стоит отметить, что заземлению подлежат не только стальные и чугунные ванны, но также и акриловые модели. Несмотря на то, что акрил не является проводником электричества, удар током можно получить через находящуюся в ванной воду, поэтому дополнительные меры безопасности будут не лишними.
Говорить о необходимости заземления ванн-джакузи, снабженных электрическим компрессором, надеюсь, не имеет смысла.
Как подключить розетку с заземлением — все существующие способы
Примерная схема заземления комнаты
Как уже говорилось выше, заземлению в ванной комнате подлежат все электрические розетки, а также ванна и стояк. Таким образом схема заземления ванной комнаты должна выглядеть примерно так.

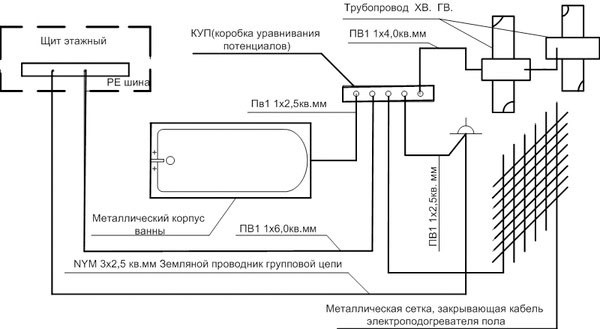

Схема с указанием минимального сечения проводов, которое сможет обеспечить надежное заземление
Как видите, в заземлении ванны и стояка нет совершенно ничего сложного. Поэтому если это правило техники безопасности в вашем доме до сих пор не соблюдается, рекомендуем в самое ближайшее время устранить этот недочет, обезопасив таким образом себя и своих близких. Удачного вам ремонта!
