Способы изготовления своими руками

Самым простым вариантом получения украшения будет его покупка. Для этого достаточно посетить магазин, продающий осветительные приборы или новогодние товары, и выбрать наиболее подходящее устройство. В случае отсутствия лишних денег можно изготовить электрическую гирлянду своими руками. Такой вариант получится менее затратным с финансовой точки зрения, но более трудоёмким.

Для подключения к электросети

Этот способ изготовления самодельного украшения считается наиболее простым и часто используемым. Свою популярность он получил благодаря минимальным затратам времени и денежных средств. Отличительная черта такой гирлянды — подключение к электросети через специальный блок питания. Чтобы смастерить новогодний атрибут, понадобятся следующие материалы и инструменты:

Во время проведения работы могут понадобиться и другие предметы. Если это произойдёт, то их без труда можно докупить или взять напрокат у знакомых.

Пошаговый процесс изготовления гирлянды:

Такое новогоднее украшение можно немного модернизировать и сделать ещё более привлекательным. Для такой работы понадобятся обыкновенные пластиковые стаканчики одного и того же размера, острые ножницы, клей, скотч, цветная бумага или акварельные краски.

Совершенствуется гирлянда таким образом:

Итогом всей работы станет более яркая гирлянда, которая поменяет свой внешний вид и будет выдавать ещё больше света. С таким украшением праздничное настроение гарантировано.

На литиевых батарейках

Делается такая гирлянда довольно долго, поэтому от мастера потребуется усидчивость, терпение, внимательность и аккуратность.

Шишки в сусальном золоте

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

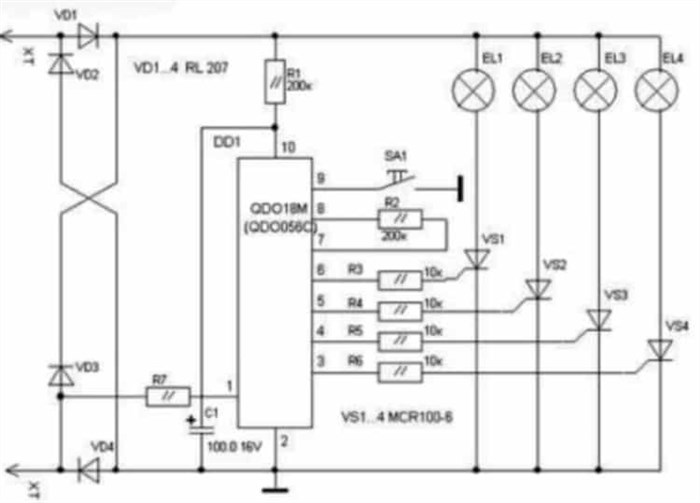

Как сделать мощную новогоднюю гирлянду с китайскими мозгами » Сайт для электриков — статьи, советы, примеры, схемы Тиристор можно взять со старой неисправной платы бывает, что в негодность приходит контроллер или за сорок рублей купить дополнительную гирлянду и оттуда извлечь тиристор. Спрашивайте, я на связи!

Светодиоды для дилетантов или DIY-Новогодняя гирлянда с минимальными знаниями электроники

Светодиоды для дилетантов или DIY-Новогодняя гирлянда с минимальными знаниями электроники

Признаюсь, полноценный обзор я писать не планировал.
Ну, купил когда-то эти светодиоды, «про запас». Ну. светодиоды. чего про них писать-то? Только год назад в одном из комментариев обмолвился про них, да и посчитал тему закрытой.

В сегодняшнем обзоре мы будем строить красивую переливающуюся новогоднюю гирлянду. Своими руками. Безо всяких «ардуин», «скриптов», «контроллеров», «даташитов» и прочих непонятностей. Я даже постараюсь избегать слов «анод» и «катод».

Всё будет по-дилетантски, просто и «на пальцах». Опытным специалистам, совершенно точно, будет скучно, примитивно, «детский сад» и не интересно. Где-то даже смешно.

Как Собрать Гирлянду из Лампочек Своими Руками Шарики из ниток

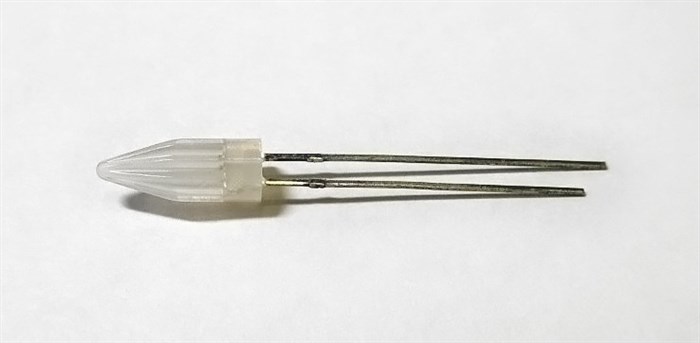

Вот он, герой обзора:

Светодиод необычный. У него не какой-то один цвет свечения.
Светит он так: он плавно (хамелеон) меняет семь цветов по кругу: красный, через оранжевый и желтый в зелёный, через голубой в синий и фиолетовый, и т.д. Каждый цвет держится секунду-полторы и плавно заменяется следующим.
Цвета очень сочные, яркие. Радуют даже взрослых, чего уж говорить про детей.

Для понимания размеров, рядом с рублёвой монетой:

Сам светодиод имеет форму ребристой «ракеты», что, при наличие детской фантазии, тоже немаловажно.

Светодиоды приходят запаянными в металлизированный антистатический пакет:

Бирка, вложенная продавцом. Подозреваю, что и почерк тоже его.

Размеры: L = 13мм, Ø 5мм.

Померил потребляемый ток при напряжении 3.3V.
Он колеблется (в зависимости от включённых кристаллов) в пределах 9-14 mA.
Продавец пишет 20mА, но, думаю, это предельное значение.
Номинальным напряжением считаю 3.2 — 3.4 вольта, 5v — предельный максимум, указанный продавцом.

Что нам нужно знать про этот светодиод.
Он будет работать от любого источника напряжением 3 вольта (литиевой батарейки-таблетки или пары пальчиковых/мизинчиковых батареек).

Никаких схем и дополнительных деталей. Только батарейка и эти диоды. Всё.
В любом ларьке по ремонту часов можно сказать: «Дайте батарейку размером 2032 или 2025», или даже так: «Таблеточную батарейку для материнки».

Подключать очень просто.
У светодиода два вывода. Причём один длиннее другого. Длинный вывод подключается к «плюсу» источника, короткий — к «минусу». У батарейки-таблетки всё то же самое — бóльшая по площади рубашка — это плюс, пятачок-контакт — это «минус».

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Гирлянда из ламп: преимущества и недостатки, простые способы изготовления своими руками, техника безопасности Она поможет при расчетах количества материалов, определении длины провода, также можно примерно определить размер, чтобы не считать в уме, а четко видеть, каким будет результат. Спрашивайте, я на связи!

Гирлянда из лампочек и светодиодов своими руками: 5 идей

Особенности монтажа гирлянды своими руками

Читайте также: Уличное освещение для загородного дома — 3 этапа работ. Инструкция по сборке схемы автоматики.

В самостоятельной сборке подобного елочного украшения существуют следующие особенности:

  1. Перед началом работ необходимо определиться с размером будущего елочного украшения;
  2. На основе размера и количества в ней огоньков необходимо составить схему подключения компонентов данного елочного украшения, рассчитать значения их основных характеристик;
  3. После сборки электрическую цепь необходимо подключить к выбранному источнику питания и проверить на работоспособность.

Также по завершению всех работ необходимо проверить целостность проводов, прочность спаек.

Как Собрать Гирлянду из Лампочек Своими Руками Шарики из ниток

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Гирлянда из ламп: преимущества и недостатки, простые способы изготовления своими руками, техника безопасности Вряд ли попадётся зарядка с током менее 200mA, что, с учётом рассинхронности свечения диодов, позволит комфортно работать гирлянде из любого разумного количества диодов. Спрашивайте, я на связи!

Гирлянда из лампочек своими руками: уличная и другие разновидности, способ подключения

  • Пайка с использованием паяльных станций или паяльников с терморегуляторами;
  • Метод скручивания, при котором проводники соединяются со светодиодами и электронными компонентами обычными скрутками.

Подбор необходимых материалов и элементной базы

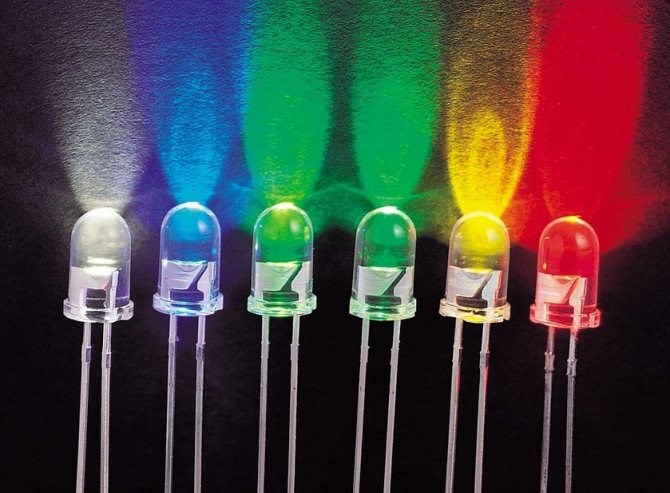

Выбор светодиодов

Для самодельной гирлянды потребуются разноцветные светодиоды диаметром от 4-5 до 10 мм с допустимой силой тока 20-30мА и значением снижения напряжения от 2,1 до 3 В.

Как Собрать Гирлянду из Лампочек Своими Руками Шарики из ниток

Светодиоды

Количество светодиодов подбирается с учетом того, что оптимальное расстояние между ними должно быть 20-25 см.

Выбор резисторов

Количество резисторов и значение их сопротивления рассчитываются, исходя из схемы подключения светодиодов:

Т.е. при сборке гирлянды из 10 светодиодов с рабочим током 20 мА (0,02 А) и падением напряжения 2,1 В, запитываемой от 24-х вольтового блока питания, сопротивление единственного резистора, устанавливаемого перед первым светодиодом, будет равно:

Т.е. при сборке аналогичного, как и в прошлом пункте, елочного украшения, в котором светодиоды будут подключены параллельно, к каждому из них припаивают резистор с сопротивлением 1 кОм.

Выбор блока питания

Блок питания для елочного самодельного украшения из светодиодов выбирают с учетом их количества и характеристик. Для того чтобы все огоньки украшения горели одинаково ярко, их суммарное напряжение и мощность должны быть меньше, чем аналогичные показатели у применяемого блока питания.

Блок питания

Данный показатель рассчитывается по следующей формуле:

Таким образом, для 10 светодиодов с падением напряжения 2,1 В и рабочим током 20 мА необходим как минимум 24-х вольтовый блок питания мощностью 0,42 Вт.

Вилка

При подключении гирлянды с большим количеством светодиодов напрямую к 220-ти вольтной сети используют стандартные разборные евровилки, подходящие по цвету к используемому проводу.

Провода

Для монтажа гирлянды используют мягкие 2-х жильные многопроволочные проводники с сечением 0,75 мм.кв.
