Как правильно сделать ввод в дом с помощью СИП
Из-за отсутствия изоляции проводов ВЛ, при ее монтаже приходилось пользоваться опорными изоляторами. Линии передач занимали большое пространство, потому что было необходимо выдержать расстояние между проводами. Но, несмотря на это, нередко провода перехлестывались между собой, например, при сильном ветре. Тогда происходили короткие замыкания, обрывы линий… В общем, проблем хватало.
Перед устройством нового ввода необходимо получить технические условия в местном подразделении Энергосбыта. Можно, конечно, действовать и без этих условий, но в перспективе могут возникнуть разногласия, и что-то, может быть, придется переделывать из-за «упертости» энергосбытовских техников.
Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм. СИП – это алюминиевый кабель, а использование алюминия сечением менее 16 кв. мм. на текущий момент запрещено ПУЭ. Провод же большего сечения попросту не нужен, поскольку и 16 квадратов более чем достаточно.
Количество жил СИПа на ввод – две или четыре, в зависимости от того, однофазный или трехфазный ввод мы организуем.

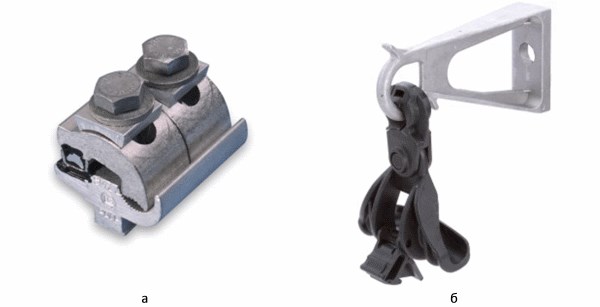

Ответвление от магистральной линии проще всего устроить при помощи штатных прокалывающих зажимов для СИПа. При использовании таких зажимов жилы СИПа не надо зачищать, а усилие зажима регулируется срывной шестигранной головкой. Потребное количество зажимов определяется количеством жил провода.

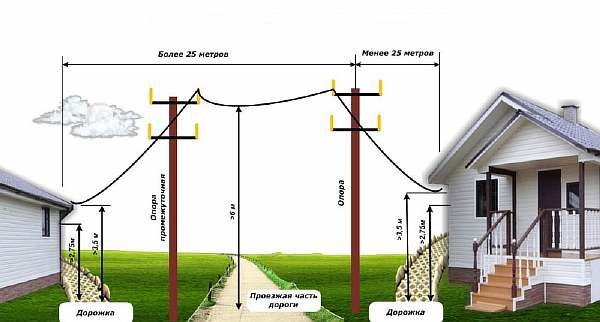

Если расстояние от магистральной ВЛ до дома превышает 25 метров, то по техническим условиям, скорее всего, потребуется установка дополнительной опоры, на которой вводной кабель будет крепиться при помощи поддерживающего зажима. Но такое требуется крайне редко, поскольку расположение линий электроснабжения учитывается еще до начала строительства любого жилого дома.
На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил.

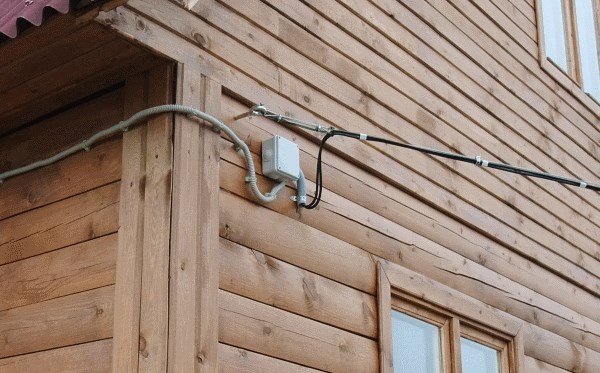

Если материал, из которого построен дом – негорючий, то кабель по наружной стене можно провести открыто. Правда, это не особенно эстетично: черный плетеный толстый СИП прямо на стене. Особенно неприятно, если стена фасадная. Поэтому обычно лучше потратить время и силы на установку пластикового короба или монтаж гофротрубы. А если дом деревянный, то это требование и вовсе становится обязательным.
Доводим СИП до места ввода внутрь дома, и вот тут-то начинаются разногласия. Главный вопрос в следующем: заводить ли СИП прямо внутрь дома, или делать разрыв и ввод более «домашним» кабелем, в качестве которого обычно рекомендуется ВВГнг сечением 6 или 10 кв. мм.?
Большинство электриков заявляют, что СИП – кабель исключительно уличный, к тому же алюминиевый, и заводить его внутрь дома не рекомендуют категорически. По их мнению, СИП и ВВГнг необходимо соединить непосредственно перед вводом при помощи тех же прокалывающих зажимов или обыкновенных «орешков».
Как правильно сделать ввод в дом с помощью СИП » Сайт для электриков — статьи, советы, примеры, схемы
Цена кабеля
Учитывая марку и ценовую политику продающей компании, кабель СИП может стоить от 40 до 400 рублей и более за погонный метр продукции.
Наличие изолирующего покрытия обеспечивает высокие эксплуатационные качества и широкий спектр применения данной продукции. Чаще всего указанный материал задействуется для энергоснабжения домов, соединения объектов на промышленных предприятиях, подключения потребителей.
По сравнению с другими вариантами материалов, СИП выгодно отличается следующими достоинствами:
- меньшим значением реактивных потерь;
- отсутствием применения дополнительных изолирующих элементов на опорах;
- большей компактностью, в связи с многожильной конструкцией;
- защищённостью от коррозии по причине наличия изолирующего покрытия;
- отсутствием опасности замыкания при сильном ветре;
- затруднённостью несанкционированного подключения.
Недостатки – значительная масса погонного метра, с необходимостью сокращения дистанции между опорами и необходимость дополнительной защиты при использовании в помещениях особых категорий опасности.
СИП: расшифровка, характеристики, монтаж и как соединить между собой
- прибор ставится в позицию «прозвонки». Исправность мультиметра проверяется соединением контактов. При соответствующем сигнале, можно приступать к проверке;
- щупами проверяется каждая жила – с приложением разных контактов к отдельным концам провода. Сигнал свидетельствует об отсутствии повреждений.
Условия прокладки
Прокладка кабеля не требует особенной квалификации. В процессе выполнения таких работ могут использоваться специальные опоры или конструктивные элементы строений.
Условия прокладки проще рассмотреть на примере его размещения на ж/б опорах:
- сохранность изолирующего покрытия обеспечивается специальными пластиковыми роликами или коушами, допускающими беспрепятственное перемещение кабеля;
- провод не допускается тянуть волоком по земле или ветвям деревьев, чтобы не нарушить изоляцию;
- перед креплением на опоре, кабель протягивают через подвижное устройство и фиксируют;
- нельзя взаимно сматывать два и более провода, при совместной прокладке.
Крепление СИП на опоре и подвод к счетчику на опоре Перечень материалов необходимых для монтажа узла:
- Монтажная лента – F 207.
- Скрепа – А 20.
- Комплект промежуточной подвески – ES 1500.
- Герметичный прокалывающий зажим ФИДОС 4-35/6-150 – РС 35-150.
- 2х Адаптер для зажима РС 35-150 – F 2.
- Анкерные кронштейны – СА 1500/2000.
- Анкерный зажим для проводов абонентских ответвлений – РА 25.
- Измерительно-распределительный шкаф из полиэстера 320х665х235 – MRO 1-S.
Отсутствие ошибок при выполнении работ исключит необходимость последующих ревизий и ремонта.
Оконцовка кабеля
Как соединять провод
Для соединения проводов может применяться несколько способов. Проще всего скрутить соответствующие жилы, впоследствии пропаяв. Для этого необходимо:
Спайка может изолироваться специальной клейкой лентой или колпачками.
Для соединения также можно использовать болтовой зажим или специальные гильзы, зажимающие контакты:
А также можно соединить с помощью прокалывающего зажима:
Кабель СИП – распространённая позиция кабельно-проводниковой продукции. Главное для потребителя – правильно выбрать марку провода, учитывая характер предполагаемого использования.
Более подробно можете прочитать в паспорте изготовителя(откроется в новой вкладке): Открыть и читать файл.
Крепеж и соединение СИП с кабелем
Обычно применяется: Ввод кабеля в трансформаторную подстанцию; кабельные переходы через недоступные места для протяжки высоковольтных линий и т.п.
Следует учесть: Вид опор, материал опор (бетон, железобетон, дерево); сечение кабеля и СИП.
- ЛМ-50 UZA-L50 –Лента крепления
- A 200 – Скрепы
- CA 2000 – Кронштейн анкерной подвески
- PA-1500 – Анкерный зажим
- CSB – Ремень крепления
- CSL 350 – Ремень крепления
- HEL 6893ZAK – Соединитель
- WCSM 33/8 – Герметизирующая трубка
- CGPT 18/6-0 – Изоляционная трубка
- 502 K 016/S – Термоусаживаемая перчатка
- GPC 60×60 L2750 – Гофрированная или труба ПВХ
Делаем оптимальный выбор элементов для крепления
- Анкерное крепление и соединение СИП с силовым кабелем
- Соединение проводов
- Промежуточная арматура СИП и абонентское ответвление
- Анкерная арматура для СИП абонентов
- Арматура для прокладки провода по фасадам зданий
- Оконцевание СИП абонентов
- Промежуточная арматура и арматура для повторного заземления
- Промежуточная арматура и арматура для основного ответвления СИП
- Двойное анкерное крепление СИП при отклонении направления трассы ?100° и установка ограничителей перенапряжения
- Ввод СИП в ТП и подключение к трансформатору
- Промежуточная арматура СИП для основной линии
- Промежуточная арматура СИП и присоединение уличного освещения
- Двойное анкерное крепление СИП при отклонении направления трассы 90°
- Анкерная арматура и зажимы для присоединения СИП к голым проводам
