Заниженное напряжение импульсного блока питания причины
Первичная цепь схемы блока питания расположена до импульсного ферритового трансформатора.
Защитный диод D0 нужен для того, чтобы предохранить схему блока питания, если сгорит диодный мост. Диод не даст пройти отрицательному напряжению в основную схему, потому, что откроется и сгорит предохранитель.
За диодом стоит варистор на 4-5 ом для сглаживания резких скачков потребления тока в момент включения и первоначальной зарядки конденсатора C1.
Активные элементы первичной цепи: коммутационный транзистор Q1 с ШИМ (широтно импульсным модулятором) контроллером управления. Транзистор преобразует постоянное выпрямленное напряжение 310В в переменное, которое преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.
И еще — для питания ШИМ-регулятора используется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.
Работа вторичной цепи импульсного блока питания
В выходной цепи после трансформатора стоит либо диодный мост, либо 1 диод и CLC фильтр, состоящий из электролитических конденсаторов и дросселя.
Как поднять напряжение блока питания компьютера? Diodnik
- Если сгорел варистор и предохранитель на входе или VCR1, то ищем дальше. Потому, что они так просто не горят.
- Сгорел диодный мост. Обычно это микросхема. Если есть защитный диод, то и он обычно горит. Нужна их замена.
- Испорчен конденсатор C1 на 400В. Редко, но бывает. Часто его неисправность можно выявить по внешнему виду, но не всегда.
- Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности требуется замена.
- Если сгорел ШИМ регулятор, то меняем его.
- Замыкание или обрыв обмоток трансформатора. Шансы на ремонт минимальны.
- Неисправность оптопары — крайне редкий случай.
- Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
- Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.
Основные неисправности и методы проверки импульсных блоков питания
Как включить и выставить определённый режим мультиметра каждый может разобраться сам, даже школьник. Перед началом проверки убедитесь в работоспособности сетевого кабеля
или выключателя, которые можно определить визуально или с помощью мультиметра. Не забудьте при любой проверке разрядить электролитические конденсаторы. Они накапливают и удерживают довольно приличный заряд на протяжении определённого времени, даже после выключения всей системы.
выхода из строя импульсного блока питания и необходимая замена нерабочих радиоэлементов:
- При сгорании предохранителя весь блок обесточивается. Заменить перегоревший контакт очень просто. Используйте обычный проволочный волосок, который наматывается поверх предохранителя или припаивается непосредственно к его контактам. Необходимо учитывать толщину волоска, которая рассчитана на определённую силу тока. Иначе вы рискуете в последующем вывести из строя весь импульсный блок, если предохранитель не сработает.
- Если полностью отсутствует выходное напряжение, возможно, неисправен соответствующий конденсатор или дроссель, который нужно заменить или поменять обмотку. Для этого нужно размотать повреждённый провод и намотать новый с соответственным количеством витков и подходящим сечением. После чего самодельный дроссель впаивается на своё рабочее место.
- Проверить все диодные мосты и переходы. Как это сделать описано выше. Не забывайте при установке новых деталей производить самостоятельную, а главное, качественную пайку.
Возможные причины поломки
Неисправности, которые приводят импульсный блок питания в нерабочее состояние, могут появляться по самым разнообразным причинам. Наиболее часто поломки происходят из-за:
- наличия колебания сетевого напряжения. К неисправности могут привести те колебания, на которые не рассчитаны данные понижающе-выпрямительные модули;
- подключение к блоку питания нагрузок, на которые бытовые приборы не рассчитаны;
- отсутствие защиты. Не устанавливая защиту, некоторые производители просто экономят. При обнаружении такой неполадки нужно просто установить защиту в конкретное место, где она и должна находиться;
- несоблюдение правил и рекомендаций эксплуатации, которые указаны производителями для конкретных моделей.
- 40% случаев – нарушение работы высоковольтной части. Об этом свидетельствует перегорание диодного моста, а также поломка фильтрующего конденсатора;
- 30% — пробоем биполярного (формирующего импульсы высокой частоты и располагающегося в высоковольтной части устройства) или силового полевого транзистора;
- 15% — пробой диодного моста в его низковольтной части;
- редко встречается выгорание (пробой) обмоток дросселя на выходном фильтре.
Нестабильный импульсный блок питания: советы по стабилизации
- проблемами с работой высоковольтной части, возникающими из-за пробоя диодов или выхода из строя конденсатора;
- пробоем транзистора, расположенного в высоковольтной части ИБП и предназначенного для формирования высокочастотных импульсов;
- выходом из строя диодов, установленных в низковольтной секции;
- выгоранием катушки дросселя фильтра, смонтированного на выходе.
Восстановление стандартных устройств
Чаще всего в домашних условиях предпринимаются попытки восстановить блоки питания телевизоров и компьютеров. Желательно предварительно найти схему конкретного устройства. Прежде всего это касается телевизоров с кинескопами, так как их ИБП выдают широкий диапазон напряжений. С десктопными ПК проще, ведь их питающие блоки изготовлены по типовой схеме.
Ремонт телевизора
О проблемах с блоком питания свидетельствует неработающий светодиод «спящего» режима. Сначала следует проверить работоспособность сетевого шнура. Если проблема обнаружена не была, тогда можно приступить к предварительным ремонтным работам:
- разборке ТВ и освобождению электронных печатных плат;

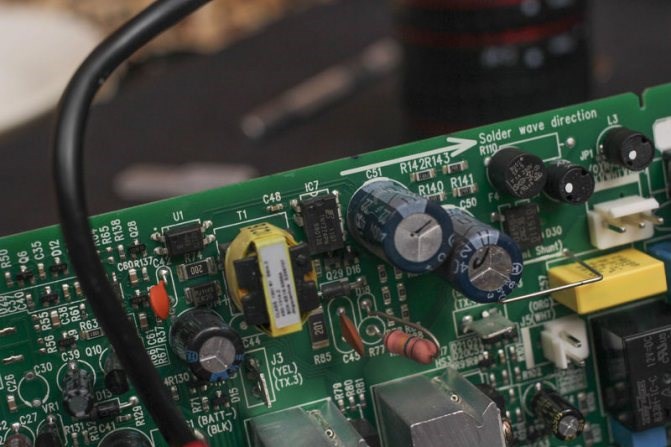

- визуальному осмотру ИБП на наличие внешних неисправностей, например, вздутых конденсаторов;
- проверке мест пайки (особое внимание здесь нужно уделить контактам импульсного трансформатора).
Если визуальный осмотр не дал положительных результатов, то последовательно проверяются предохранитель, диоды, конденсаторы и транзисторы. Установить работоспособность микросхем довольно сложно.
Среди основных неисправностей питающих блоков ТВ можно отметить:
Все эти детали, кроме диодов, можно проверить непосредственно на плате. После замены неисправных элементов вместо предохранителя подключается обычная лампа накаливания, и телевизор подключается к сети. Здесь возможны следующие варианты поведения восстановленного агрегата:
- Светодиод «спящего» режима включается, а лампа загорается и начинает затухать. Одновременно с этим на экране появляется растр. В этом случае необходимо проверить показатель напряжения строчной развертки. Если его значение оказалось повышенным, то причина может заключаться в неисправных конденсаторах или оптронных парах.
- Когда светодиод не загорается, растр на экране отсутствует, а лампа вспыхает и гаснет, то нерабочим является генератор импульсов. В такой ситуации нужно проверить напряжение на конденсаторе. Если его значение оказалось менее 280 В, тогда может быть пробит один из диодов моста либо вышел из строя конденсатор.
- Когда лампа горит ярко, нужно снова проверить все элементы ИБП.
Этот алгоритм действий позволит выявить основные неполадки питающего блока телевизора.
Десктопный компьютер
Следует помнить, что ремонт импульсных блоков питания с ШИМ-контроллером отличается сложностью, поэтому в некоторых ситуациях стоит просто заменить ИБП. Именно такие питающие устройства устанавливаются в современные десктопные ПК. О наличии проблемы свидетельствуют следующие признаки:
Для проведения ремонтных работ необходимо извлечь из системного блока ИБП и снять с него кожух. Затем нужно с плат и деталей удалить пыль с помощью кисточки. После этого проводится визуальный осмотр элементов блока, затем к нему подключается нагрузка. Алгоритм дальнейших действий аналогичен ремонту телевизора.
