Установка блока двойного выключателя с розеткой

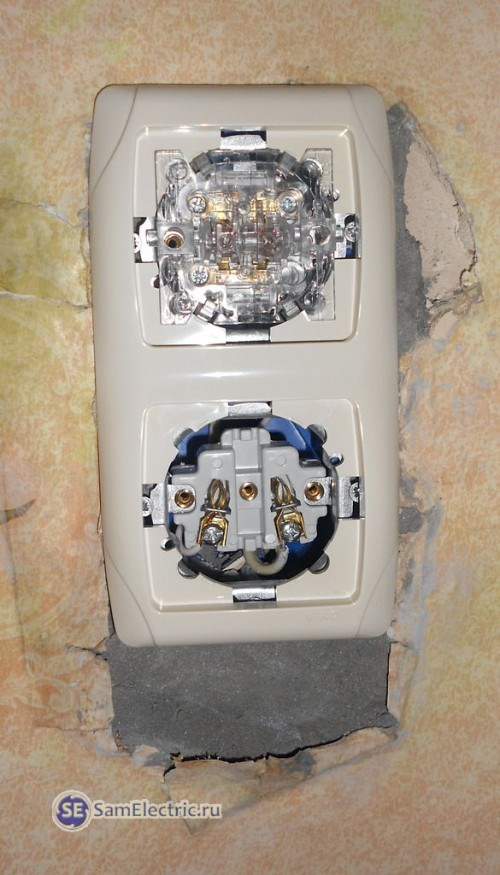

В моей новой статье рассмотрим вопросы замены блока розетки с двойным выключателем старого образца, который устанавливался раньше во всех панельных “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.
Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.
Как это чудо советского дизайна и технологии выглядит – показано на фото слева.
Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.
В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.
Установка блока двойного выключателя с розеткой –
Демонтаж старого блока
Практически каждый день приходится сталкиваться с понятием “ПИПЕЦ”. Ещё пипец – в конце статьи.
2.Старый блок розетки с выключателями в разобранном состоянии
Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.
Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.
На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.
Вынимаем внутренности. Главное – не обломать провода и заметить, куда что приходит.
3.Вынимаем все внутренности – старую розетку, выключатели, металлическую коробку
Плохие концы, которые шли на выключатели, пришлось обрезать – всё равно они были короткие.
Два нижних провода – на розетку. Слева – ноль, справа – фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркеров тоже).
Стоит сказать, что антикварная металлическая установочная коробка почему-то крепится жесть как крепко. Прикручена какими-то винтами с гайками, которые обязательно прокручиваются. Менял такие блоки в панельных домах не один раз, и каждый раз выдирать эту коробку – мучение. Использую мощные плоскогубцы, большую плоскую отвертку.
4.Это больше никому никогда не пригодится. Спасибо за службу!
Установите монтажную коробку
Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

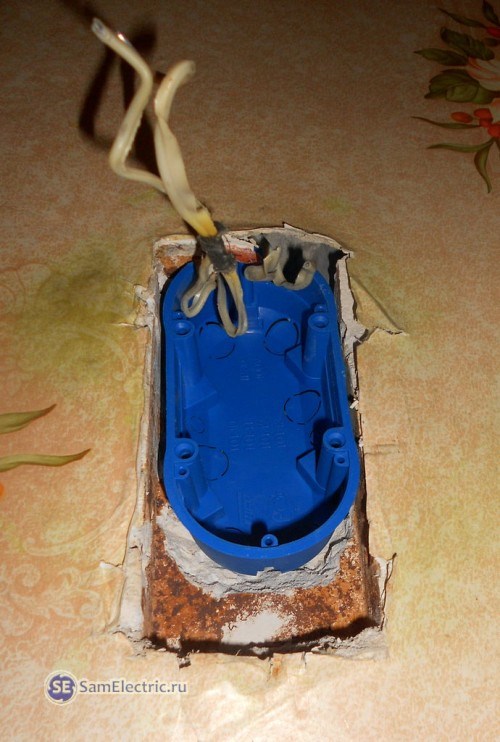

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.
Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.
Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.
Как подключается наружная розетка тройная
- розетка — с заземлением или без, в зависимости от проводки;
- монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
- индикатор напряжения (тестер) — для определения фазы;
- крестообразная и плоская отвёртки — для монтажа;
- нож — для зачистки проводов;
- кусачки — для обрезки;
- алебастр или гипс — для фиксации подрозетника в сплошной стене.
Зачистите провода

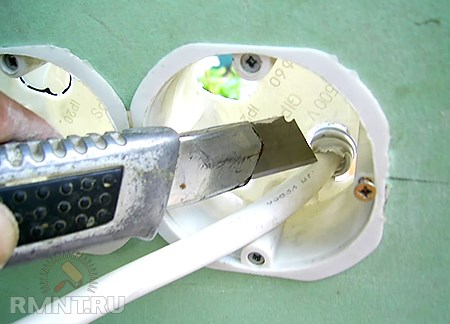

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.
Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.
В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.
Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.
Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.
Розетки тройные с заземлением
Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

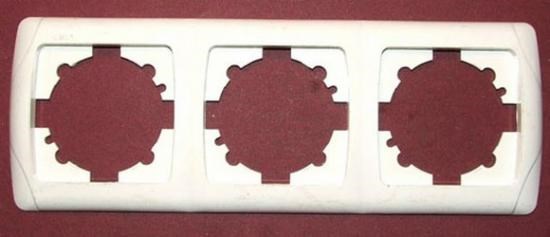

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.
Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.
Как установить розетку: подробная инструкция с фото и видео — Лайфхакер
- Наносим немного смеси на заднюю стенку отверстия.
- Вставляем подрозетник, предварительно просунув в него провод.
- С помощью шпателя заполняем пустые полости вокруг стакана.
- Убираем остатки смеси.

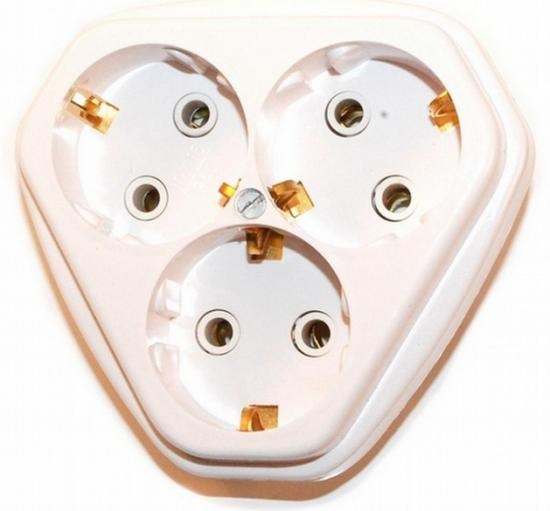

Тройной блок розеток
Нас же пока интересует более простой и более экономный вариант — установка блока из трех розеток в одно посадочное отверстие. Откровенно говоря, это не самый мудрый способ увеличить количество потребителей на провод, и такому мнению есть аргументации, но пока рассмотрим положительные стороны такой установки:
- Тройная розетка в одном блоке занимает минимум места — примерно 10х10 см.
- Блочная тройная розетка цена которой не намного выше, чем дорогой одинарной, может ничуть не уступать по качеству более дорогим раздельным вариантам.
Тем не менее, есть серьезные ограничения по применению таких розеток. Во-первых, очень часто на скупость ловят, подсовывая плохое качество контактов. Перед покупкой нужно убедиться, что все контакты непременно латунные. Затем стоит обратить внимание на качество пластика крышки и материал корпуса. В идеале сердечник должен быть керамическим, а материал крышки из негорючей пластмассы.
Монтаж розеток. Второй этап
Зачистка и разводка проводников внутри блока
Подобным образом готовят и провода шлейфа, которыми мы последовательно соединяем механизмы розеток, находящихся в одном блоке. Это отрезки проводов длиной не менее 200 мм и сечением 2,5 мм 2 , их полностью освобождают от оболочки и зачищают от изоляции с обоих концов.
Подключение и фиксация механизма

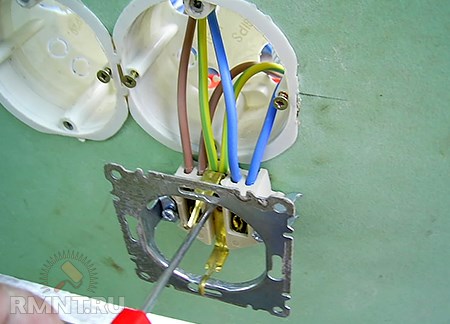

Подключение проходных жил шлейфа осуществляют через спаренные зажимы (на многих розетках их 6 штук — по два на каждый проводник). Если клеммник единичный, с одним отверстием, то придётся скручивать провода попарно. Делайте это максимально плотно и аккуратно, воспользуйтесь плоскогубцами.
Обязательно проверяем надёжность посадки проводников — их просто нужно слегка подёргать. Слабый контакт при серьёзных нагрузках может стать причиной нагревания проводов, подгорания токопроводящих частей и даже оплавления материалов.
Подготавливаем и устанавливаем тройной подрозетник
- уровень пузырьковый реечный, длиной от 200–500 мм (более габаритным работать не очень удобно);
- рулетка;
- отвёртка тонкая;
- нож монтажный с выдвижным лезвием;
- бокорезы или плоскогубцы;
- клещи для зачистки проводов (желательно);
- коронка из набора по дереву диаметром 68 мм (внимание, не в каждом комплекте есть такой размер оснастки);
- шуруповёрт или дрель;
- установочные коробки;
- зажимы «Wago» или подобные.
