Тип блока питания
На первом рисунке приведен стандартный блок питания, на втором – модульный.
Запустить блок питания можно при помощи замыкания двух контактов одного из разъемов. Замыкаются зеленый и черный провод. Волноваться вам не стоит, да же если вы допустите ошибку и не правильно замкнете, с блоком питания ничего не случится, просто он не включится.
Предлагаем провести проверку каждого пин по отдельности:
На рисунке изображены провода, имеющие уже знакомые нам цвета: красный, черный и желтый (напряжение на них, как мы знаем + 12 и + 5V).
Теперь, для подтверждения полученных теоретических знаний взглянем повнимательнее на заводской стикер (наклейку), который нанесен на один из компьютерных блоков питания стандарта ATX.
Просьба обратить внимание на подчеркнутые красным значения.
В последней записи сообщается о том, что максимальная выходная мощность БП равна 400W, при этом суммарная мощность каналов 3V и 5V составляет 195 ватт.
Вот теперь, после изучения теоретической части, мы можем приступить к практической части, где расскажем, как проверять блок питания компьютера.
Черный “щуп” мультиметра вставляется в гнездо, к которому подходит черный провод, красный “щуп” будем тыкать во все оставшиеся. Здесь необходимо отметить, что неверно выбранные контакты на БП для измерения к фатальным последствиям не приведут. Единственное, на что это повлияет – результаты измерений.
Зафиксировав щупы тестера, смотрите на экран мультиметра.
Как видно на фото, тестер показывает те же 11,37V.
Теперь, что бы иметь полную картину состояния БП, нам необходимо сделать проверку соответствия номиналу остальных значений. Тестируем 5V на разъеме «Molex».
У исправного БП показатель 12V находится в норме (допустимое значение 11,40V, тестер показывает 11,92V). Аналогичным способом можете замерить все остальные линии и сверить полученные результаты с номинальными значениями.
Как узнать характеристики блока питания компьютера: проверить БП
Как выбрать блок питания для компьютера
Здравствуйте админ! Очень вас прошу помочь выбрать блок питания для компьютера, ведь согласитесь, дело это непростое даже для опытного пользователя ПК.
Данная статья вышла из под пера моего очень хорошего друга Алексея, он профессионал своего дела и самоотверженно вызвался ответить на это письмо и даже предложил создать раздел посвященный выбору комплектующих для нашего компьютера! Я с радостью согласился.
Привет друзья! Мы начинаем новый раздел на вашем сайте remontcompa.ru, посвященный выбору комплектующих для наших железных помощников. И не зря я начал со статьи о выборе блока питания для компьютера.
Когда мы покупаем новый компьютер то, прежде всего, интересуемся какой будет процессор, видеокарта, сколько памяти, о наличии материнской платы мы уже узнаем из счета, что уже говорить о блоке питания. В лучшем случае нас интересует его мощность, а ведь это очень важная часть нашей системы. Об этом все больше говорят специалисты по компьютерному железу и я Вам расскажу почему.

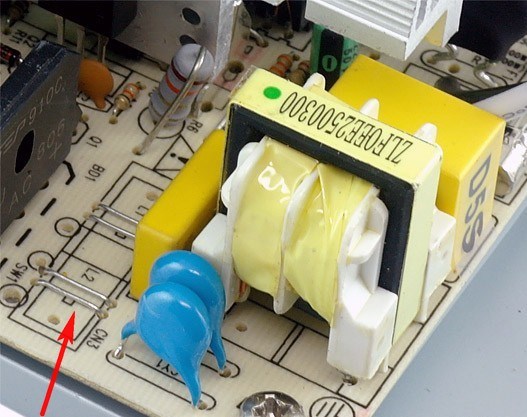

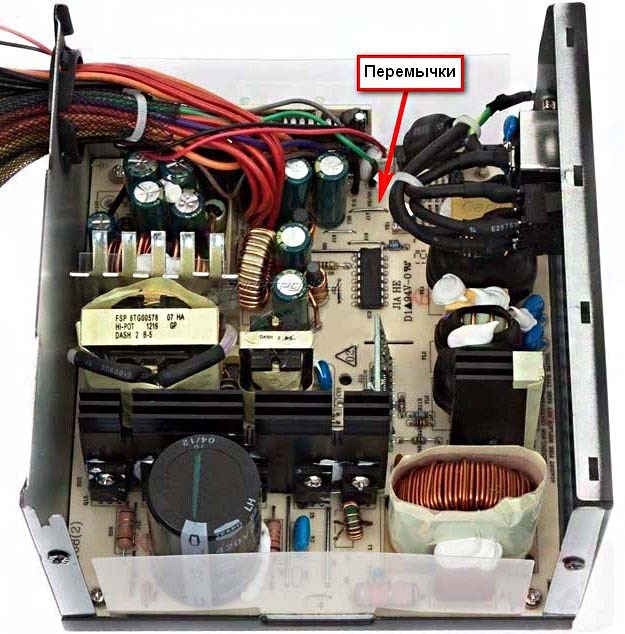

Вот фото дешевого блока питания изнутри. Обратите внимание на голые проволочки в различных местах платы, это так называемые «перемычки».
На их местах должны быть электронные компоненты, на которых «можно сэкономить».
Кроме того, некоторые недобросовестные продавцы экономят на радиаторах, которые изготавливаются из алюминия, что приводит к недостаточному охлаждению выпрямляющих транзисторов.
Чтобы компенсировать недостаток охлаждения устанавливают более быстрые и шумные вентиляторы. При выходе такого вентилятора из строя в результате быстрого износа из-за более интенсивной работы и недостаточного качества изготовления блок питания выходит из строя и «тянет за собой» все остальное.
Последний пример платы ужасного блока питания, на ней куча перемычек, радиаторы почти отсутствуют, конденсаторы имеют недостаточную емкость и это все судя по всему паял однорукий китаец левой ногой на коленке).
1. Мощность. Это первый показатель, который нужен нам для правильного выбора блока питания. Рассчитывается как сумма мощности всех компонентов компьютера + 30% запас на случай пиковых нагрузок и перепадов.
Для современного домашнего компьютера обычно хватает блока питания мощностью 450 Ватт. Если Вы любите игры и приобрели мощную видеокарту (или несколько), то мощность блока питания может варьироваться от 500 до 700 Ватт.
2. Охлаждение. Современные блоки питания оснащаются вентиляторами размером 120 мм. В продаже можно так же встретить БП с размером вентилятора 80 или 140 мм. Недостаток первых — хуже охлаждение и больше шум, вторых — сложнее найти замену в случае выхода вентилятора из строя. Я рекомендую брать блоки питания только с вентилятором 120 мм.
Как проверить блок питания компьютера
Информация из обзоров
Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».
Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.
По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

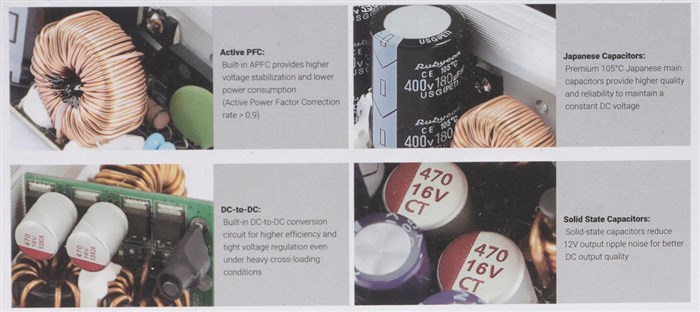

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.
Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.
-
Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
- Известный производитель — качественней блок питания? Ориентироваться на бренд не стоит, у всех имеются удачные и неудачные модели. Также многие бренды не сами занимаются производством, а используют ОЕМ схемотехнику, иногда дорабатывая её в лучшую сторону.
С чем это связано? С тем, что БП от данного производителя массово заняли рынок, в основном бюджетный. Большое количество продаж и следовательно больше экземпляров попало в СЦ. Хотя если смотреть по статистике, то процент брака такой же, как и у остальных производителей бюджетных линеек БП.
Как выбрать блок питания для компьютера
- Пассивное – вентилятор отсутствует, но такой вариант достаточно дорогой из-за использования эффективных комплектующих и встречается редко.
- Полупассивное – на низких нагрузках (обычно до 50%) вентилятор не вращается, также возможна настройка по температуре. В последнее время многие производители оснащают БП с такой системой кнопкой на корпусе, которая включает/отключает данный режим.
- Активное – постоянное вращение вентилятора. Обычно скорость вращения регулируется автоматически в зависимости от нагрузки или температуры.
Заключение

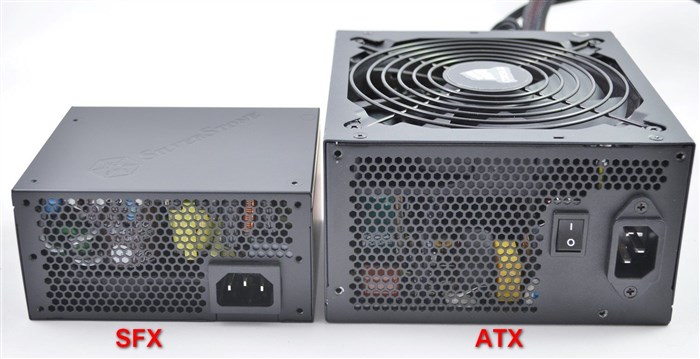

Выбор блока питания на самом деле достаточно прост, даже с учетом всех описанных выше нюансов. Главное, чтобы он подходил вам по основным параметрам: мощность, размер, необходимые разъемы. Все остальные характеристики важны только, если бюджет позволяет.
Современные модели блоков питания на российском рынке имеют достаточно хороший уровень качества. Найти откровенно опасные, которые смогут испортить ваши комплектующие при эксплуатации, практически невозможно. Но и не стоит забывать, что чем дороже покупка, тем больше внимания следует уделить различным параметрам, в том числе и изучая независимые обзоры.
Всем пожелаем удачного выбора и оптимальных покупок. И помните, что компьютер – это всего лишь инструмент, и не нужно его превращать в фетиш.
