Выполнение маркирования для токов разных видов
Разберемся, по каким признакам разделяют электрокабели.
Классификация электрокабелей

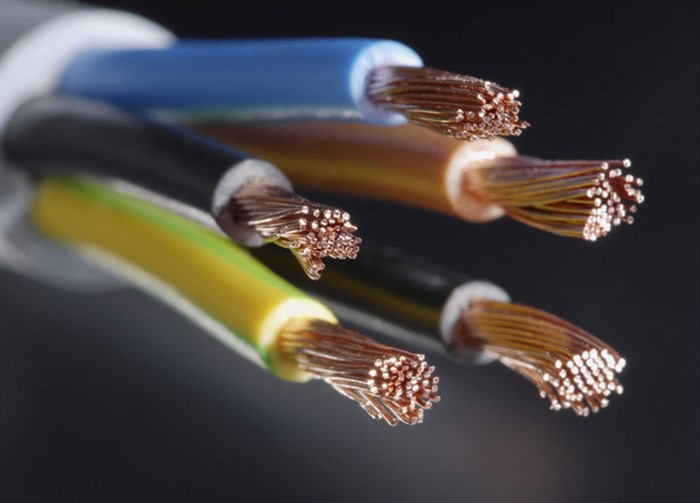

Первым делом надо определиться с их расцветкой и характеристиками:
- Число проводов в кабеле. Этот параметр определяет сферу применения того или иного кабеля. К ней относятся питание электрических машин, токопередача электроэнергии, монтаж подключений многоквартирных домов, а также других электромонтажных работ.
- Материалом для производства проводников для кабелей в основном бывает алюминий, медь или их сочетание.
- Изоляционное покрытие. Для него имеется множество материалов, таких как пластиковые, резиновые, бумажные и другие диэлектрики. Провод может не иметь изоляции. Голый провод обычно применяют на воздушных ЛЭП. Там, где возможно негативное влияние окружающей среды, монтируют кабели, снабжённые надёжной изоляцией.
Другие характеристики — сопротивление, мощность, напряжение — также нужно определить при подготовке подключений электрических схем.
Стандарты расцветки
Подключение высоковольтных проводных и шинных вводов при 3-фазном напряжении в РУ производят по такой схеме расцветки фаз:
В производстве и строительстве такое напряжение используют для питания электроподъёмников, телег, погрузо-разгрузочного инструмента на складах.
Электротранспорт тоже работает от сетей постоянного тока.
Питание цепей защиты и автоматики на релейных щитах электроподстанций.
Кабели, применяемые для таких подключений двухжильные. Их обычно зовут «плюс» и «минус».
Ответ на вопрос — фаза это плюс или минус — даст ПУЭ.
Контакт, обозначенный в электросхемах литерой М и покрашенный голубым, будет нулём.
Если осуществляется подключение двухпроводной сети к сети с тремя проводами, нужно проверить строгое соответствие цветов питающей и подсоединяемой сетей.
Цветовые стандарты трехфазной электропроводки
Соприкасаясь с электрической разводкой, следует опасаться касания фазного фидера, каковое рискует стать смертельным. Скорее всего, в стремлении сохранения жизни и здоровья и применена подобная ярко выраженная, кричащая цветовая гамма.
Обычно жилы предопределены к подсоединению фаз красной или чёрной расцветки. Как отмечалось ранее, цветовая гамма предусмотрена разнообразная, за исключением земли и ноля.
Окрас заземляющего провода
Новые требования предписывают окраску «земли» в жёлто-зелёный цвет. Традиционно, он будет жёлтым диэлектриком с применением долевых зелёных полосок либо красится поперёк жёлтым и зелёным цветом поочерёдно.
Окраска нулевой жилы
Если провод имеет окраску голубого, синего, бело-синего, значит, это нулевой, или нейтральный, проводник. Прочие расцветки и отражения в электротехнических схемах не применяются. Он останется неизменным в составе любого кабеля с произвольным количеством жил.
Обозначение проводов магнитолы: цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый
Как различать провода по цвету — ГОСТ и правила
В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?
Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

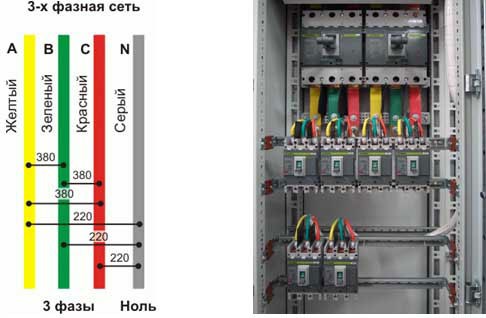

В трехфазной сети провода и шины ранее раскрашивались следующим образом:
Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.
С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):
Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.
А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.
Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:
Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.
Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.
Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.
Какого цвета провода фаза ноль земля — маркировка 220в и 380в
Как подключить светодиодную ленту | Полезные статьи.
Совмещенные провода

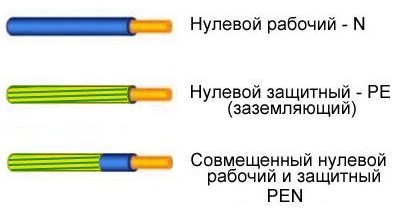

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.
ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.
Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.
Выполнение маркирования для токов разных видов
Нестандартные провода и маркировка
При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.
Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.
Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.
