19 thoughts on “Газовый паяльник. Демонтаж планарных микросхем”
А не подскажешь близкие аналоги такого паяльника от других производителей? А то тут, на западе именно этот купить невозможно, физических магазинов, где можно живьем посмотреть не существует, поэтому покупать приходится через интернет практически вслепую.
а настоящие фены стоят космических денег, так что тоже отпадают.
Это является точной копией (судя по фоткам) от газового паяльника Dremel
Также есть неплохое паяло от ProsKit или как его там. Да вообще много их кто производит. Ersa та же
На дремель похож но не он, я себе взял (спасибо за демонстрацию ), там нет ручага отсечки пламени, ну а так в принципе похож… но $55 (На Украине Чип и Дип нет
)
а эти микрухи после этого истязания не попортятся?
всё таки там и корпус здорово погрлелся…
На расстоянии каком дул я температура струи порядка 250 градусов. Так что об обугливании и отслоении говорить рано. Как и об сжигании микрухи от перегрева — их в печи запекают при более высокой температуре и ничо.
По поводу сдувания. Не, этим не посдуваешь. Даже самую мелочевку. У него струя не настолько мощная. Феном можно, а вот этим нет.
Да, и я не утверждал, что этот паяльник подходит для реболинга и прочих профессиональных приколов ремонтников. А вот заменить соик в собственно склепаной схеме или резистор SMD выпаять — милое дело.
Даже феном, пока тренировался, убил много микрух. А тут, открытым пламенем…, гм…, даже идея такая не приходила в голову. Насчет 250 градусов тоже сомнение огромное. Температура горение пропана от 400 до 800 градусов. 400 градусов для большинства компонентов уже смертельно! Так что, эксперементируйте господа, но ИМХО для этих целей фен на порядок лучше.
Ты не понял. Тут нет открытого пламени! Газ поступает в камеру сгорания, где лежит сетка раскаленная пусковым пламенем и горит в этой сетке. Из сопла же идет горячий выхлоп. Температура на выходе сопла близка к 500 градусам, но уже на расстоянии в 1см падает до 350 изза смешения с холодным окружающим воздухом. На 2см уже под 300, а на 3-4см — 250. А с 5-6 я уже палец свободно держу.
главное преимущество газового паяла — мобильность. в остальном фену нет замены.
Он еще дешевле фена. Не спорю, с феном сравнивать его можно тока с натяжкой, но на безрыбье, как говорится. Я долго время юзал его вместо фена.
ну.. дешевле в 1,5 — 2 раза, это да. но и спектр корректного выполнения задач для него гораздо уже, нежели у фена (фу как сказала, самой противно:).
а на безрыбье если только.. хотя я б се прикупила такую штукенцию всеравно, не везде розетки есть.
Так и я его покупал по принципу О, Гыгыгы какая прикольная штука. Гаджет! И только потом просек что вот этой дыркой можно запросто смд снимать
Это да. Хороший метод. Тоже хочу себе такой прожектор собрать, но как то руки не доходят. Так что обычно для сьема юзаю фен (раньше газовик).
Источник: https://bezopasnik.info/%D0%BF%D0%B0%D0%B9%D0%BA%D0%B0-%D0%BC%D0%B8%D0%BA%D1%80%D0%BE%D1%81%D1%85%D0%B5%D0%BC-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8-%D0%BA%D0%B0%D0%BA-%D0%B2%D1%8B%D0%B1/
Урок 3 — Основы монтажа и пайки
Как выбрать паяльник

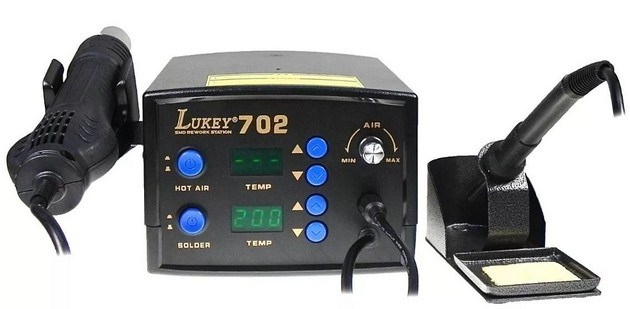

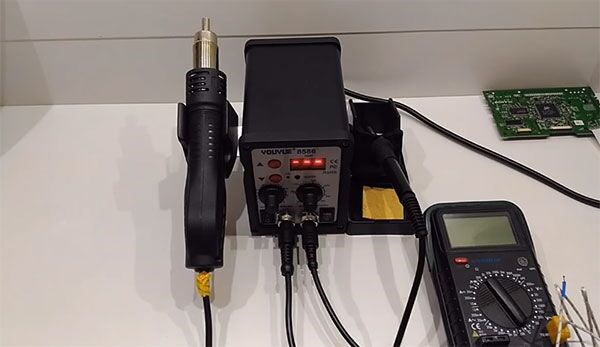

Паяльная станция
- длительный срок эксплуатации;
- возможность точной регулировки температуры с относительно небольшой погрешностью;
- возможность распайки кабелей;
- пайка алюминия, нержавейки, стали и прочих сложных для соединения металлов;
- легко проводится пайка труб из пластика, что делает устройство более универсальным, чем сам паяльник.
Станция обладает широкой сферой применения, поэтому, например, задача «как выпаять микросхему из платы» и подобные ей не вызывают большого труда. Сложность в освоении и высокая стоимость ограничивают распространение устройства для других. В сравнении с обыкновенным паяльником здесь намного выше потребление электроэнергии.
Как подобрать подходящий припой и флюс
Если вы рассчитываете, как припаять микросхему в домашних условиях, то оптимальным решением становится припой, в котором 60% олова, а остальное приходится на свинец и его примеси. Так работа контактов не затрудняется, а узлы схемы не портятся.
Как паять светодиоды (SMD, отпаять от алюминиевой платы) обычным паяльником: инструкция
- Подготовка поверхности. Чтобы обеспечить прочный контакт, поверхность должна быть тщательно очищена от всего постороннего. В ином случае, на месте соединения повышается сопротивление. Для обезжиривания платы подойдет мыльный раствор, который нужно нанести салфеткой. Если схема загрязнена твердыми отходами, требуется применять специальный состав или ацетон.
- Расположение. После того как схема будет очищена, на ней нужно будет правильно расположить контакты. Начало процесса следует вести с мелких плоских деталей, после чего переходить к более крупным, таким как транзисторы, конденсаторы и прочее. Это необходимо для сохранности чувствительности компонентов. Благодаря правильному подбору мощности, температурное воздействие не влияет на свойства платы, только если совсем не переусердствовать с нагревом.
- Нагрев. Припой следует нанести на самый конец жала, чтобы увеличить теплопроводность металла в рабочем участке. Чтобы нагреть соединение, включенный паяльник нужно упереть жалом в компоненты платы. Как правило, хватает 2-3 секунд для достижения нужного результата.
- Нанесение припоя. Когда свинец полностью разогрелся, можно приступать к нанесению материала. Паять следует аккуратно, при этом необходимо следить за участком разжижения, чтобы перейти дальше, чем это требуется.
Другие виды пайки
Если вы не занимаетесь радиоделом профессионально (скорее всего это так, иначе вы не изучали бы этот материал), у вас в арсенале обычный паяльник в одном экземпляре. О паяльной станции речь и вовсе не идет, поскольку это достаточно дорогой (хотя и очень удобный комплект). Но для начинающего мастера это излишество.
Единственный недостаток — медь быстро выгорает, и такой тип жала фактически является расходным материалом. Его постоянно приходится обтачивать напильником.
Совет: прежде чем формировать кончик напильником, обязательно поработайте молотком. После уплотнения медного стержня он продержится дольше. Немного потерянного времени с лихвой компенсируется удобством работы.
На иллюстрации изображена классическая форма «отвертки». Универсальный кончик для большинства любительских работ.
Если ваш «нагревательный прибор» оснащен регулятором температуры — необходимо учитывать инертность меди. Заданную цифру он набирает медленно, и также неторопливо остывает.
Керамическое жало с серебряным напылением — это современный аксессуар. Если стоит вопрос, как работать с деталями SMD формата, или как выпаять микросхему из двухсторонней платы — это ваш вариант. Однако им не так удобно паять мощные теплоемкие провода и контакты.

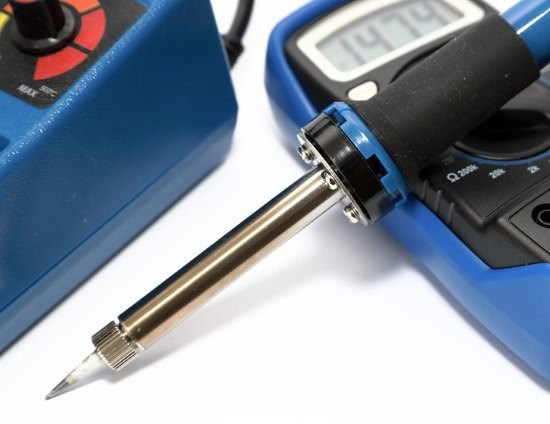

Такой паяльник моментально греется, и на нем можно точно контролировать градусы (при наличии регулятора).
Способ нагрева может быть любым. Такой же керамический нагреватель, как и жало, или нихромовый. Еще на медных паяльниках применяются индукционные нагреватели, но это скорее экзотика.
Блок: 3/12 | Кол-во символов: 1999
