5 проверенных способов, как можно выпаять микросхему из платы паяльником
Данный способ распайки таких элементов считается самым трудным. К нему можно прибегнуть только тогда, когда других инструментов нет под рукой, и их нельзя срочно достать или одолжить. Чтобы не навредить микросхеме, необходимо тщательно подготовить аппарат перед использованием.
Очищаем инструмент от налета при помощи специальной губки или обыкновенной влажной тряпки. Далее берем кисточку и намазываем специализированный состав на пайки. Лучше всего подойдет спиртоканифоль. Затем стержень паяльника окунаем в тот же самый состав и начинаем процесс распайки. Делать это нужно очень осторожно, поскольку перегревание микросхемы грозит ее выходом из строя.
Как паять микросхемы BGA поверхностного монтажа? ZetSila
Использование демонтажной оплетки
Чтобы сделать демонтаж микросхемы еще более эффективным, достаточно совместить оловоотсос и паяльник. Первый инструмент по форме напоминает клизму. Именно такое уникальное строение помогает всасывать припай при его расплавлении. Таким образом, не приходится постоянно очищать паяльник от припая, через некоторое время микросхема будет полностью демонтирована.

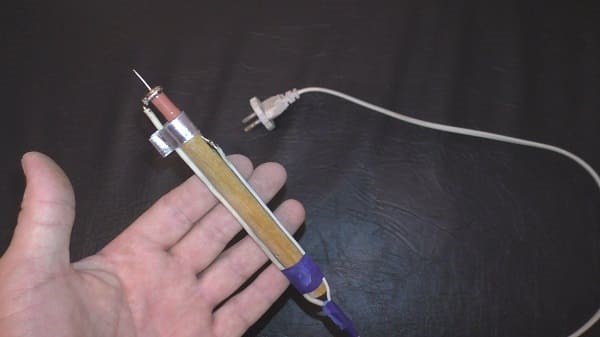

Приобретается такой инструмент в обыкновенной аптеке. Толщина иголки не должна быть очень большой, чтобы пролезала в монтажное отверстие, но и не слишком маленькой, иначе ее нельзя будет поместить на вывод микросхемы. Кончик иглы необходимо спилить, чтобы получилась некая трубочка.
Сама иголка помещается на вывод микросхемы, а место спая разогревается паяльником. Далее иголка проходит в монтажное отверстие, где ее нужно начинать сильно вращать, до того момента, как припой застынет. После этого можно считать, что ножка микросхемы была изолирована от припоя, а значит и сам элемент может быть освобожден.
Распайка микросхемы – очень трудный и кропотливый процесс. Необходимо правильно подобрать инструменты, чтобы работать было намного проще. Паяльник нужно использовать в самую последнюю очередь, когда больше ничего нет под рукой. Главное следить, чтобы микросхема не перегревалась, иначе система полностью выйдет из строя.

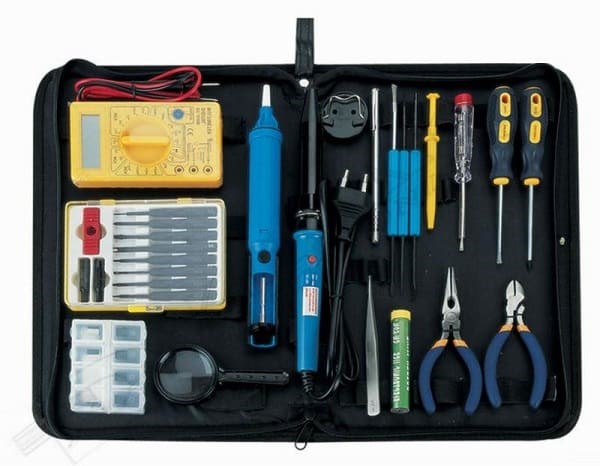

Пайка микросхем своими руками — Как выбрать паяльник

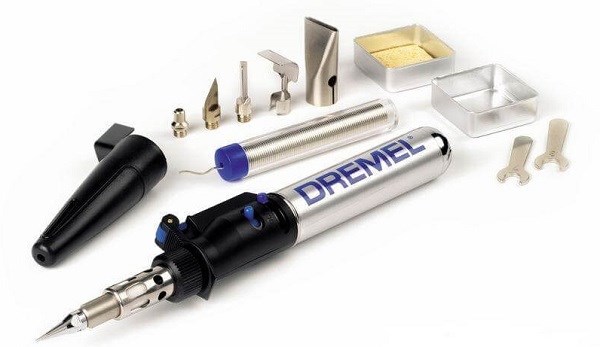

Все электрические паяльники, которые можно встретить в магазине или интернете, различаются по своим характеристикам. Чтобы ответить на вопрос, как выбрать паяльник для пайки микросхем необходимо определить его основные параметры:
На видео: Как выбрать паяльник, достоинства и недостатки определенных моделей.
Демонтаж планарных микросхем
Последовательность действий по выпайке SOIC — чипов, которые не приклеены к плате:
- Удалить лак (при его наличии) с ножек микросхемы ацетоном или смывкой. После удаления лака очистить плату от остатков лака этиловым спиртом.
- Нанести жидкий флюс на распаиваемые выводы по всем сторонам чипа.
- Запаять припоем (замкнуть) все ножки чипа на каждой его стороне, проводя жалом по всем выводам чипа и разгоняя припой по ножкам. Нанесённого припоя на ножках должно быть много, чтобы после отведения паяльника припой продолжал находиться в расплавленном состоянии.
- Провести паяльником по всем запаянным сторонам чипа, добиваясь расплавления припоя со всех сторон, после чего удалить микросхему пинцетом.
- Чтобы отпаять микросхему, приклеенную к плате, необходимо поочерёдно отпаивать каждый вывод микросхемы, приподнимая его пинцетом над контактной площадкой. После отпайки всех ножек удалить микросхему механическим путём (ножом), стараясь не повредить плату.
На видео: Как произвести демонтаж планарной микросхемы
5 проверенных способов, как можно выпаять микросхему из платы паяльником
Технологии пайки
После того как будет освоено выпаивание, можно переходить к процессу паяния и попробовать спаять дорожку в радиодетали.
Микросхемы производятся двух типов. DIP-чипы имеют штырьковые выводы, которые запаивают в отверстия с обратной стороны платы. SOIC-чипы имеют планарные выводы, которые паяют с лицевой стороны микросхемы к ее площадкам.
Последовательность паяльных работ зависит от вида детали. Есть следующие виды паяния.
Радиоэлементов
Припаять SOIC-чип можно, применяя метод «волны припоя», суть которого сводится к эффекту капилляра, когда расплавленный состав припоя протекает между площадкой платы и выводом микрочипа, образуя там каплю.
Чипов
При выполнении процесса припаивания потребуется следить за тем, чтобы чип не перегревался, поэтому прикасаться жалом к ножке чипа можно только 2-3 секунды, а затем, чтобы выполнить повторные касания, потребуется охлаждать рабочую область пайки.
Перед выполнением процесса паяния выводы чипа необходимо облудить. Для этого на выводы чипа наносят флюс, не касаясь самой микросхемы, и обрабатывают насадкой с набранным на нее припоем. После лужения выводы чипа имеют гладкую и серебристую поверхность. Далее микрочип закрепляют на плате, используя для этого припой и фиксируя деталь на отведенном участке платы.
Как выпаять микросхему из платы паяльником | Радиобездна
- Рабочая мощность. Оптимальным вариантом будут модели будет параметр в 20-35 Вт, так как более высокая мощность электроинструмента спровоцирует перегрев или прожог микросхемы.
- Контроллер (термостат). Удобный в применении инструмент должен иметь приспособление, которое удерживает нагрев жала до параметров, не превышающих 300°C.
- Вид жала. Удобно, если у электрического паяльника имеется набор сменных насадок в виде срезанного жала под углом 45°, а также комплект тонких конусных вариантов. Поверхность жала у хорошего паяльника покрыта защитным слоем, который препятствует образованию нагара. Такой вариант предпочтительнее медного жала, которое требуется постоянно зачищать.
- Конструкция. Кабель паяльника должен обладать удвоенной изоляцией, сечение провода выбирают от 2,5 мм. Шнур должен быть пластичным и не перекручиваться. Ручка инструмента не может быть тяжелой и выскальзывать из пальцев.
- Размеры и вес. Устройство выбирают легкое и небольшое по размеру, так как в процессе работы его принято держать так же, как и карандаш. Большие паяльники с рукояткой из дерева будут неудобными из-за веса, их не получится правильно захватить пальцами.
