Выбор зарядки для литий ионных аккумуляторов 18650
Сегодня можно увидеть большой ассортимент разнообразных зарядных систем. Каждое предназначается для конкретного аппарата. Зарядное устройство 18650 несколько отличается от аналогичного прибора для зарядки кислотных батарей. Литиевый аккумулятор 18650 имеет высокое напряжение каждой банки.

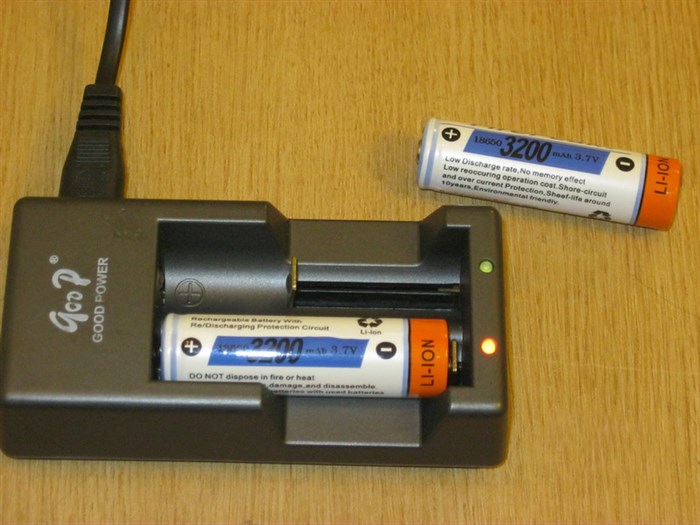

Магазины, торгующие электротехникой, предлагают огромный ассортимент зарядных устройств. Наиболее дешевая зарядка для li ion аккумулятора 18650 дает ток равный 1 амперу. Устройство предназначено для зарядки одного аккумулятора 18650.

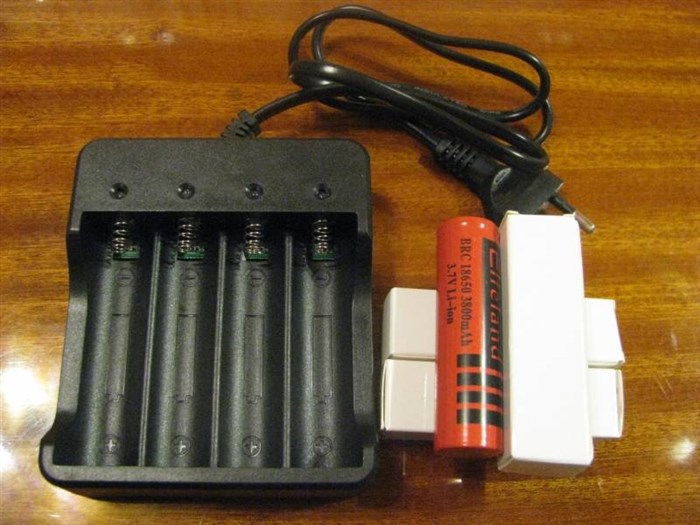

Промышленность выпускает улучшенную зарядную систему, предназначенную для работы с аккумуляторами 18650. Здесь можно одновременно поместить сразу 2–4 элемента. Максимальное напряжение не превышает 4,2 вольта. Устройство имеет высокую стоимость, так как оно оборудовано контроллером заряда, следящим за временем и напряжением заряда.

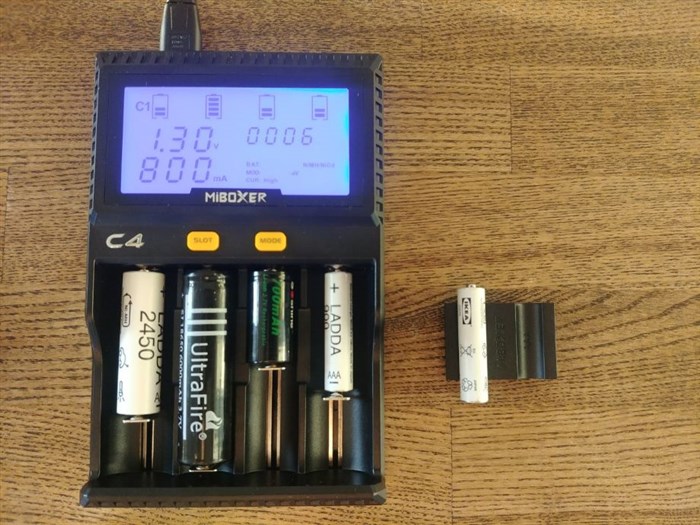

Любителям универсальных устройств, предлагается зарядка для таких батарей разного типа. Этот зарядник способен одновременно заряжать никелевые, а также литий-ионный аккумулятор 18650. Большинство современных зарядных устройств оборудованы системой безопасности, следящей за напряжением, а также зарядным током. Естественно, чем выше качество зарядника, тем выше его стоимость.
Профессионалы рекомендуют пользоваться только оригинальной зарядкой для АКБ 18650. Эти приборы рассчитаны на конкретную мощность. В их функцию входит завершение процесса, если зарядка достигла своего максимума.
Изделие автоматически устанавливает время заряда, регулирует его скорость. К сожалению, зарядник не оборудован ручной настройкой, что исключает тонкую подстройку. Устройство автоматически завершает процесс заряда любого аккумулятора.
Nitecore D4 будет оптимальным прибором, если существует потребность ежедневного использования. Особенно это касается лиц, у которых несколько мобильных устройств с аккумуляторами разного типа.
Заряжаем АА, ААА и другое цилиндрическое и аккумуляторное / Хабр
Как правильно выполнять зарядку
Чтобы зарядка аккумулятора 18650 была сделана правильно, требуется соблюдать несколько простых технологических шагов:
- Очень важно не перепутать полярность. Минус должен обязательно подключаться к минусовой клемме, а плюс к положительному контакту. Иногда новички делают эту грубую ошибку. В результате такого подключения, АКБ выходит из строя.
- Зарядка аккумулятора 18650 начинается с тока, равного 0,05 В. На финише это значение повышается до 4,2 В. Автоматический зарядник самостоятельно выключит подачу питания, после завершения зарядки. Если автоматика отсутствует, требуется постоянно следить за процессом
- В среднем батарея заряжается в течение трех часов.
- Аккумулятор не нужно доводить до полного разряжения, чтобы потом вновь заряжать его до максимальных значений. Разряд должен сохранять минимум 25%, его максимум не должен превышать 90%. Не превышение этих параметров, позволит увеличить срок эксплуатации батареи.
- От силы тока зависит время заряда батареи 18650. При 0,5А, процесс будет проходить очень долго. Установив ток 1А, можно достичь увеличения скорости заряда, но это уменьшит срок службы батареи. Только плавный заряд способен увеличить период эксплуатации аккумулятора 18650.
Как правильно зарядить литий ионный аккумулятор?
- поставить девайс на зарядку при достижении 10-20% заряда;
- после появления сигнала о полном заряде, не спешить его отключать — нужно дать ему постоять на заряде еще полчаса (в это время происходит зарядка малым током);
- заряжать только оригинальным зарядным устройством;
- На раннем этапе необходимо подавать не более 0,05 В. Заканчивают процедуру, повышая параметр до 4,2 В. …
- Ток заряда должен составлять 0,5-1 А. …
- Ускоренные способы зарядки нужно применять только в экстренных случаях. …
- Рекомендуется использовать устройства, автоматически контролирующие ход зарядки.
Зарядка для аккумуляторов 18650: своими руками, как зарядить
Li-ion аккумуляторы
Оценка характеристик того или иного зарядного устройства затруднительна без понимания того, как собственно должен протекать образцовый заряд li-ion аккумулятора. Поэтому прежде чем перейти непосредственно к схемам, давайте немного вспомним теорию.
В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:
У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.
Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.
Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.
Наиболее правильным способом заряда литиевых аккумуляторов является заряд в два этапа. Именно этот способ использует компания Sony во всех своих зарядниках. Несмотря на более сложный контроллер заряда, это обеспечивает более полный заряд li-ion аккумуляторов, не снижая срока их службы.
1. На первом этапе должен обеспечиваться постоянный ток заряда. Величина тока составляет 0.2-0.5С. Для ускоренного заряда допускается увеличение тока до 0.5-1.0С (где С — это емкость аккумулятора).
Например, для аккумулятора емкостью 3000 мА/ч, номинальный ток заряда на первом этапе равен 600-1500 мА, а ток ускоренного заряда может лежать в пределах 1.5-3А.
Для обеспечения постоянного зарядного тока заданной величины, схема зарядного устройства (ЗУ) должна уметь поднимать напряжение на клеммах аккумулятора. По сути, на первом этапе ЗУ работает как классический стабилизатор тока.
В момент, когда напряжение на аккумуляторе поднимется до значения 4.2 вольта, аккумулятор наберет приблизительно 70-80% своей емкости (конкретное значение емкости будет зависит от тока заряда: при ускоренном заряде будет чуть меньше, при номинальном — чуть больше). Этот момент является окончанием первого этапа заряда и служит сигналом для перехода ко второму (и последнему) этапу.
2. Второй этап заряда — это заряд аккумулятора постоянным напряжением, но постепенно снижающимся (падающим) током.
На этом этапе ЗУ поддерживает на аккумуляторе напряжение 4.15-4.25 вольта и контролирует значение тока.
По мере набора емкости, зарядный ток будет снижаться. Как только его значение уменьшится до 0.05-0.01С, процесс заряда считается оконченным.
За время второго этапа заряда, аккумулятор успевает набрать еще примерно 0.1-0.15 своей емкости. Общий заряд аккумулятора таким образом достигает 90-95%, что является отличным показателем.
