Подготовка стен

Гипсокартонные стены стали популярны в начале 90-х годов благодаря тому, что они существенно сокращают время ремонта и стоимость материала при ремонте в старых домах с неровными стенами без возможности хорошо выровнять их сыпучими материалами.

Гипсокартон можно установить на профилях, имеющих 5 сантиметров в ширину, что оставляет за ними свободное пространство под другие необходимые материалы (например, утеплитель, звукоизоляция и прочее), а также свободное место на разводку проводов. Монтажные коробочки (подрозетники) и коронка стали неотъемлемой частью таких ремонтов.

Если говорить о прокладке электрокабелей, то (в случае, если вы в электрике разбираетесь плохо) лучше всего пригласить специалиста, так как из-за некачественной прокладки кабелей может случится короткое замыкание, которое приведет к пожару.

Следует покупать подрозетники совместно с покупкой гипсокартона – таким образом, можно сэкономить время и сразу подобрать необходимые для строительных работ монтажные коробки.

Обычный гипсокартон является легко возгораемым материалом. Исключение составляют только специальные листы гипсокартона, которые являются пожаростойкими (они обычно отличаются окраской в розовый или красный цвет, а также обладают специальной маркировкой). Поэтому подрозетник должен соответствовать всем необходимым пожарным нормам для безопасности.

Выбирая розетку под всю конструкцию, стоит рассматривать только те варианты, у которых ободок самой розетки является металлическим. При критически высоком напряжении ток пройдет по металлу, сработает защита предохранителя в щитке и произойдет отключение электроэнергии, что позволит избежать нежелательных последствий.

Монтажные коробки делятся на две категории:

Распределительные служат для соединения проводов, так как соединения должны быть изолированы не только изолентой, но и коробкой.

Установочные коробки – это те, к которым крепятся розетки и выключатели. Но ввиду своих свойств, они могут выполнять роль распределительных коробок. Желательно ставить глубокие изделия.

Какое освещение Вы предпочитаете
ВстроенноеЛюстра

Если профиль не металлический, а деревянный (или у вас деревянный дом), то нужно использовать не пластмассовые коробки, а металлические (с соответствующем уровнем защиты).

Стена с предварительно нанесенной разметкой под розетки

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Установка розеток в гипсокартон своими руками: пошаговая инструкция Если места для заземления нет, что встречается в старых домах и на дачах, то провод земля следует заизолировать и упрятать его в коробку. Спрашивайте, я на связи!

Коронки для подрозетников по бетону: устройство, основные виды, размеры

Способы монтажа

Действия, необходимые для успешного монтажа подрозетника в стену из гипсокартона, предельно просты, но не стоит забывать о том, что необходимо соблюдать положенный порядок, в противном случае – монтаж может обернуться потерей листа гипсокартона, а его замена – процедура затратная (материально и в отношении времени).

Первое действие, которое нужно совершить при монтаже любых изделий (электрических – особенно) – это нанесение разметки. Прежде всего, это нужно для того, чтобы к этому месту подвести провода или иные коммуникации, а также для удобства монтажа и расчёта материала.

Нам потребуется логика, знание расположения коммуникаций, карандаш, рулетка и уровень (для экономии можно использовать и линейку, главное – поймать точку). Стоит заметить то, что наносить разметку нужно с учетом того, какого типа будет розетка или выключатель (на какое количество потребителей).

В СНиПе нет ограничений по высоте розетки, но есть ограничение на расстояние ее от дверных проёмов (не менее 20 см), а также на удаление от столешницы (20 см). Также рекомендуется не делать слишком низкие розетки (не менее 20 см от пола) по причине риска короткого замыкания от попадания влаги. В свою очередь, короткое замыкание может привести к возгоранию.

От газовой трубы или иных газовых разводок расстояние должно быть не менее 50 см. Также запрещено делать подрозетники в помещениях с большой влажностью.

Далее – приступаем непосредственно к изготовлению технологического отверстия. Гипсокартон является мягким, поэтому можно воспользоваться обычным малярным ножом, но лучше всего, все же, использовать дрель со специальной круглой насадкой. Это необходимо сделать во избежание неоправданных сколов или порче листа.

Сверление балеринкой нужно производить крайне аккуратно, так как существует вероятность при сильном нажиме на инструмент сломать лист гипсокартона. Это связано с тем, что мы давим на определенную точку острым предметом с большой площадью, что может привести к надлому.

В случаях, если необходимо сделать множество отверстий, нужно пользоваться специализированной насадкой, так как разъемы могут быть спаренные, тройные и так далее.

Ещё одним способом является сверление. Он заключается в том, что (вместо специальной насадки-балеринки) применяется обычное сверло. По контуру, обозначенному в предыдущем пункте, высверливается материал, затем его нужно вышкурить для того, чтобы отверстие было идеально ровным и качественным. Когда разъём готов, выкидываем в него провода. Стоит сверлить аккуратно, на минимальной скорости.

Лапки монтажных винтов должны быть внутри листа гипсокартона.

Для лучшей фиксации можно загнать дополнительных два самореза в специальные отверстия. Там уже лапок никаких нет, потому надо воспользоваться обычными саморезами по гипсокартону (широкий шаг резьбы).

Если вы не собираетесь переходить к следующему шагу сразу, лучше заклеить изолентой концы кабеля или надеть на них специальные колпачки, чтобы защитить кабель от коррозии, которая негативно может сказаться на качестве проводки.

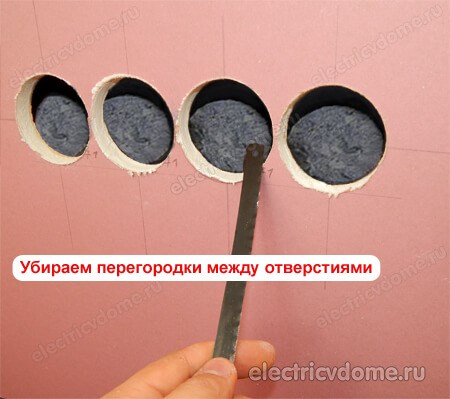

убираем перегородки

Установка подрозетника

  1. Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
  2. Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.

Коробка под розетку для гипсокартона выставляется по уровню. Далее она фиксируется специальными лапками, винтиками. Если зазор между гипсокартоном и стеной слишком мал, придется дополнительно проштробить отверстие в стене перфоратором. Стакан должен быть утоплен в стену полностью, не торчать.

Установка подразетника в стену из гипсокартону

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Пошаговая инструкция монтажа установочной коробки Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения. Спрашивайте, я на связи!

2 Нанесение разметки

  1. При вырезании отверстия можно наткнуться на профиль, к которому приделан ГКЛ. Придется при помощи зубила, отвертки и молотка выдолбить кусок железа, который мешает монтированию розетки.
  2. Если гипсокартон приклеен к стене бескаркасным способом, нужно будет делать отверстие под стакан при помощи перфоратора в бетоне или дереве.

Монтирование розетки

Убедившись с помощью индикаторной отвертки, что электричество отключено, можно приступать к монтажу изделия. Вначале следует подготовить провода. Если концы слишком длинные, надо их укоротить (до 10 см). Кончики проводов следует зачистить от изоляции (0,5 см). После действия будут такими:

Подключение проводов

Для подключения нужно вставить в клеммы очищенные кончики проводов, закрепить их винтами. Очень важно не перепутать провода, ведь это приведет к короткому замыканию. Если места для заземления нет, что встречается в старых домах и на дачах, то провод «земля» следует заизолировать и упрятать его в коробку.

После можно жестко зафиксировать все крепежные элементы, установить розетку с подрозетником в ровное положение. В окончание работы нужно поставить лицевую панель изделия и защелкнуть ее.

Подрозетник по гипсокартону
