Какая Схема Стабилизатора Напряжения на Картинке Правильная Стабилизаторы ресанта

Принцип работы стабилизатора напряжения

Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.

Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения).

Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне.

Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.

перегорают светодиоды

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Стабилизатор напряжения 220В своими руками: схема, принцип действия Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Спрашивайте, я на связи!

Стабилизатор напряжения бортовой сети – АвтоТоп

Зачем нужны стабилизаторы напряжения и его важность

Все электрические устройства спроектированы и изготовлены для работы с максимальной эффективностью с типичным источником питания, который известен как номинальное рабочее напряжение. В зависимости от расчетного безопасного предела эксплуатации рабочий диапазон (с оптимальной эффективностью) электрического устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем источник входного напряжения, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся источнику входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 — Проблемы из-за колебаний напряжения

Формула

Простой стабилизатор напряжения на 12 В собственными руками

Если имеются даже небольшие навыки в сборке электрической схемы, тогда стабилизатор напряжения необязательно приобретать в готовом виде. Для изготовления самодельного устройства человек потратить 50 рублей или меньше, готовая модель стоит несколько дороже. Смысла переплачивать нет, поскольку в результате получится качественный прибор, соответствующий всем необходимым требованиям.

Самый простой, но функциональный стабилизатор можно сделать своими руками без особых усилий. Импульсный прибор собрать очень сложно, особенно для новичка, а потому рассматривать стоит линейные стабилизаторы и любительские схемы на него.

Самый простейший стабилизатор напряжения 12 вольт собирается из схемы (готовой), а также резистора сопротивления. Желательно использовать микросхему LM317. Все детали будут крепиться к перфорированной панели или универсальной печатной плате. Если правильно собрать устройство и подключить его на свой автомобиль, то можно обеспечить хорошее освещение — лампочки перестанут моргать.

Какая Схема Стабилизатора Напряжения на Картинке Правильная Стабилизаторы ресанта

Принцип работы стабилизатора напряжения
Также для каждого устройства должна быть предусмотрена защита от короткого замыкания в виде автоматического выключателя или более дешёвого простого предохранителя.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схема изготовления стабилизатора на 12в: линейный стабилизатор своими руками Тот старый, что лежит дома или в гараже подойдет только опытным людям, новичок же испортит плату, не сумев справиться с мощностью. Спрашивайте, я на связи!

Стабилизатор напряжения для светодиодных ламп в авто

  1. а) В зависимости от степени зарядки аккумулятора, на светодиодные лампы будет поступать колеблющееся напряжение – от 11,5 до 14,5. Именно поэтому к лампам подключают СН – для получения постоянного напряжения, равного 12 Вольт (такой показатель нужен светодиодам).
  2. б) Светодиоды не рассчитаны на скачки напряжения, которые идут от аккумулятора, поэтому вскоре сгорают без стабилизатора.
  3. а) Если на автомобиль устанавливают свыше 10 светодиодов, то желательно оснастить схему алюминиевым радиатором.
  4. б) Сначала 3 светодиода соединяют последовательно к резистору, а после берут новую сцепку и уже параллельно соединяют их друг с другом.

Список деталей СН 12 В

Чтобы своими руками сделать стабилизатор напряжения, следует найти или купить следующие детали:

  1. Плата — 35 на 20 мм.
  2. Микросхема LD 1084.
  3. Диодный мост RS407. Если именно такого нет, то подбираем любой маленький диод, предназначающийся для обратного тока.
  4. Блок питания с транзистором и двумя сопротивлениями. Это оборудование нужно для того, чтобы происходило отключение конец, когда включается ближний или дальний свет фар.

Три светодиода нужно последовательно соединить с токоограничивающим резистором, выравнивающим электрический ток. Этот набор после следует параллельно подсоединить к следующему набору лампочек.

Какая Схема Стабилизатора Напряжения на Картинке Правильная Стабилизаторы ресанта

Приступаем непосредственно к сборке стабилизатора

Создание печатной платы слишком дорогое и долгое удовольствие, хотя при желании, вы можете последовать и по этому пути, но мы предлагаем поступить проще и выполнить монтаж устройства на обычной макетной плате, которую легко найти в продаже. Таким образом выполнить схему стабилизатора напряжения 220 В своими руками будет намного проще.

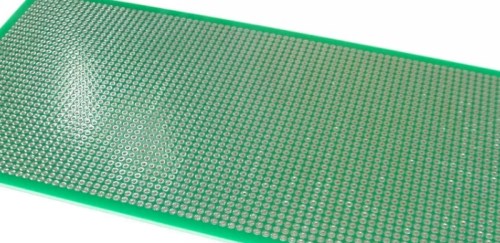

Макетная плата

Современная база электронных компонентов очень широкая и предполагает множество вариантов замен:

Также следует обратить внимание, что в электронной схеме есть 2 элемента, которые обязательно необходимо охлаждать: стабилизатор КР1158ЕН6А и симисторы. Первый рекомендуется установить на охладитель площадью не менее 15–20 см², можно специализированный под корпус ТО-220. Второй — на охладитель 800–1000 см².

Мощный стабилизатор напряжения своими руками: схема инструктаж по сборке
Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Линейные интегральные стабилизаторы напряжения Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций функции понижения и повышения напряжения. Спрашивайте, я на связи!

Вариант #2 — автотрансформатор или сервопривод

  1. Основным силовым элементом стабилизирующего устройства является трансформатор или автотрансформатор. Вариант с автотрансформатором проще, так как последний имеет только одну обмотку, с множеством отводов. Подключая выход к разным отводам можно менять коэффициент автотрансформации, поддерживая напряжение на выходе.
  2. Узел коммутации отводов автотрансформации. Состоит из множества симисторов, подключенных в отводам автотрансформатора, которые непосредственно и подключают нужный отвод к выводу.
  3. Схема измерения и управления. Определяет уровень входного напряжения и высчитывает какой вывод автотрансформатора необходимо закомутировать, подает управляющий сигнал на узел коммутации, включая соответствующий симистор.
  4. Блок питания. Состоит из понижающего трансформатора, выпрямителя и стабилизатора напряжения. Цель — обеспечить узлы схемы питающим напряжением.

Изготовление силового трансформатора

Стабилизатор 10

Силовой питающий трансформатор T1, как было сказано выше, является одним из основных элементов стабилизатора напряжения, поэтому к его изготовлению следует отнестись ответственно. Но самостоятельное изготовление весьма проблематично.

Поэтому для большей простоты можно приобрести 2 готовых изделия марки ТПК-2-2. Выходное напряжение каждого преобразователя составляет 12 В, чтобы получить 24 В, трансформаторы следует соединить последовательно. Схема соединения приведена ниже (рисунок 3).

К сожалению, трансформатор Т2 нельзя приобрести, а только сделать самостоятельно. Для этого потребуется:

Выводы автотрансформатора, начиная от нижнего делаются от: 150, 164, 180, 196, 218 и 246 витка.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

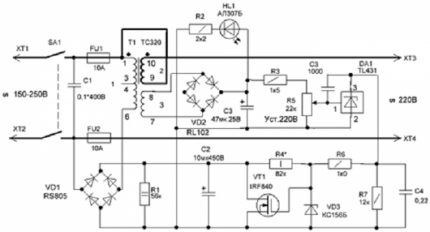

Схема устройства стабилизации

Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии выбора стабилизатора на 220 В приведены в рекомендуемой нами статье.

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Простой СН, сделанный своими руками Подача Uвх, превышающего максимальные значения, указанные для определённого вида стабилитрона, приводит к его выходу из строя. Спрашивайте, я на связи!

На двух транзисторах

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

Мощный стабилизатор промышленного исполнения

Простой СН, сделанный своими руками

Стабилизатор напряжения 12 вольт для светодиодов, подсветок автомобильных бортовых систем быстро и удобно выполнять, используя для этого микросхемы: LM317, LD1084, L7812, КРЕН 8Б и им подобные устройства. Несколько диодов, сопротивление и сама микросхема – вот составляющие такого СН.

Стабилизатор на LM317

В зависимости от варианта изготовления корпуса LM317 подбирают расположение деталей на плате.

Изготовление стабилизатора сводится к следующему:

  • к выходу (Vout) припаивают сопротивление с номинальным значением 130 Ом;
  • к контакту входа (Vin) присоединяют провод, подающий напряжение для стабилизации;
  • регулировочный вход (Adj) подключают ко второму выводу резистора.

При подключении в качестве нагрузки светодиодных фонарей, лент и т.д. радиатор не требуется. Сборка занимает 15-20 минут при минимуме деталей. Используя несложную формулу, можно рассчитывать величину сопротивления R для получения определённой величины допустимого тока нагрузки.

Схема СН на LM317

Схема на микросхеме LD1084

Поддержанию напряжения 12 В неизменным для устройств светодиодной иллюминации, подключённой к бортовой сети автомобиля, поможет применение данной микросборки.

Здесь для сборки самодельного СН в цепь обвязки микросхемы включаются:

Устройство собирается следующим образом:

  • напряжение, снимаемое с диодного моста выпрямителя, подаётся на вход LD1084;
  • на контакт, управляющий режимом стабилизации (Adj), присоединяют эмиттер транзистора КТ818, база которого соединена через два одноколонных сопротивления с цепями питания света фар (ближнего и дальнего);
  • выходная цепь микросхемы соединена с резисторами R1 и R2, а также с конденсатором.

Кстати. Резистор R2 можно брать не переменный, а подстроечный, выставив с его помощью величину выходного напряжения 12 В.

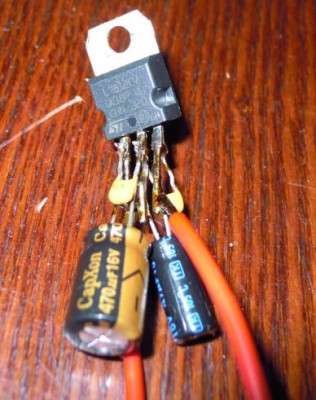

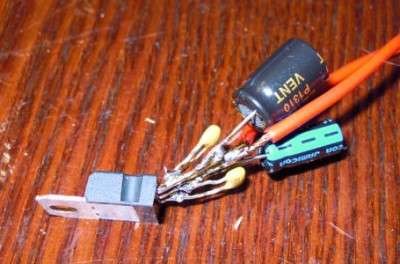

Стабилизатор на диодах и сборке L7812

Подобная микросхема в связке с диодом и конденсаторами может снабжать светодиоды стабильным напряжением 12 В.

Схема построена по ниже изложенному принципу:

  • диод Шоттки 1N401 пропускает через себя ток от плюсовой клеммы аккумулятора и подаёт его на вход микросхемы. При этом «+» электролита (конденсатора на 330 мкФ) также соединён с катодом диода;
  • на выход L7812 присоединяют цепь нагрузки и «+» конденсатора ёмкостью 100 мкФ;
  • все минусовые клеммы (от аккумулятора и обоих электролитических конденсаторов) соединяются с управляющим входом микросхемы.
Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
На КРЕНке Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. Спрашивайте, я на связи!

Схема включения стабилизаторов с регулируемым выходным напряжением

  • напряжение с плюсовой клеммы АКБ (аккумуляторной батареи) на вход крен подаётся через диод 1N4007, он защищает цепь аккумулятора от обратных напряжений;
  • минусовая клемма АКБ соединяется с управляющим электродом КРЕН;
  • напряжение с выхода подаётся на нагрузку.

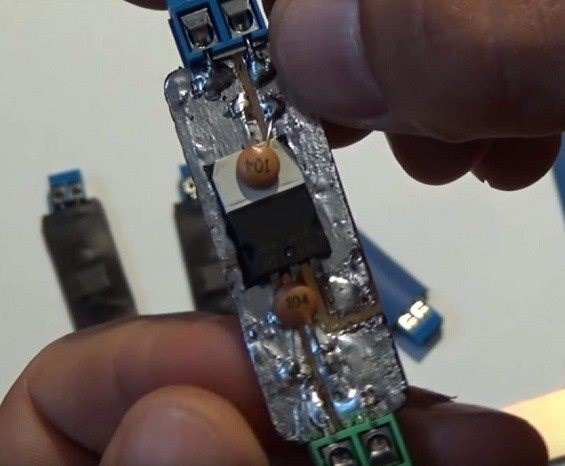

Сборка стабилизатора 12В для светодиодов в авто своими руками

Все что нужно это вырезать из текстолита нужный кусочек. Травить дорожки не нужно — можно вырезать простые линии обычной отверткой.

Припаиваем все элементы и готово. В настройке не нуждается.

Какая Схема Стабилизатора Напряжения на Картинке Правильная Стабилизаторы ресанта

Плюс схемы ещё в том, что в роли радиатора модно использовать кузов автомобиля, так как центральный вывод корпуса микросхемы соединен с минусом.

Смотрите видео сборки стабилизатора напряжения для светодиодов в авто:

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Общее устройство стабилизатора напряжения После этого, можно завершать сборку устройства и выполнять окончательную проверку, предварительно еще раз убедившись в правильности выполненного монтажа. Спрашивайте, я на связи!

Для чего необходима стабилизация тока и напряжения

  • Диапазон стабилизации напряжения от 1,7 до 37 В обеспечит устойчивую яркость светодиода, не зависящую от частоты оборота двигателя;
  • Поддержка выходного тока до 1,5 А позволит подключить несколько фотоизлучателей;
  • Высокая стабильность допускает колебания выходных параметров лишь 0,1% от номинала;
  • Имеет встроенную защиту по ограничению тока и каскад отключения при перегреве;
  • Корпус микросхемы является землёй, поэтому при креплении саморезом к корпусу автомобиля уменьшается количество монтажных проводов.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Какая Схема Стабилизатора Напряжения на Картинке Правильная Стабилизаторы ресанта

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

Если применять универсальный выпрямитель как зарядку для АКБ или других задач, то достаточно использовать резистора R1 и транзистор.

На операционном усилителе (на ОУ)

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

Справочные данные и расчет максимального тока для популярных линейных стабилизаторов напряжения серий 78Lxx и 79Lxx

Интегральные стабилизаторы положительного напряжения 78Lxx

Таблица LVR.1 — Напряжение стабилизации, диапазон входного напряжения и соотношения для расчета максимального тока для стабилизаторов положительного напряжения серии L78Lxx

Так, при температуре воздуха 25° С и полагая максимальную рабочую температуру 125 ° С при нормальных условиях конвективного теплообмена получим максимальные рассеиваемые мощности Pmax для различных корпусов (по данным Fairchild Semiconductor)

Формула

Интегральные стабилизаторы отрицательного напряжения L79Lxx

Таблица LVR.2 — Напряжение стабилизации, диапазон входного напряжения и соотношения для расчета максимального тока для стабилизаторов отрицательного напряжения серии L79Lxx

Так, при температуре воздуха 25° С и полагая максимальную рабочую температуру 125 ° С при нормальных условиях конвективного теплообмена получим максимальные рассеиваемые мощности для различных корпусов (по данным справочных листов ON Semiconductors и STMicroelectronics)

* использовано значение теплового сопротивления (кристалл-корпус), применимо при хорошем теплоотводе.

Типы и цоколевка корпусов L78xx и L79xx

Рисунок LVR.10 — Типы и цоколевка корпусов интегральных стабилизаторов серий L78xx и L79xx

Электроэнергетика и электротехника
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Специалисту по модернизации систем энергогенерации"
Схема включения стабилизаторов с фиксированным выходным напряжением Выходное напряжение V out Output Voltage — уровень выходного напряжения для стабилизаторов с фиксированным выходным напряжением или диапазон выходного напряжения для регулируемых стабилизаторов показывает величину напряжения на выходе стабилизатора. Спрашивайте, я на связи!

Вариант #3 — электронная схема
