Нормативные документы и категории
Для проектировки и установки оборудования и элементов аварийного освещения пользуются одним из основополагающих документов. Это СП (свод правил) 52.13330.2016. Согласно установленным правилам, аварийное освещение делится на два вида:
Эвакуационное освещение предполагает еще деление на такие подвиды:
- обеспечение безопасного выхода персонала при техногенных катастрофах;
- подсветка путей отступления в зонах повышенной опасности;
- распространение света на большие плоскости (площади) для предотвращения панического страха (антипаническое освещение).
Что обозначает термин «освещение безопасности»
Для чего нужно резервное освещение
Резервное освещение направлено на поддержание производственного технологического цикла на предприятиях или безопасное его завершение в создавшихся экстренных условиях и предполагает постепенный переход персонала к эвакуации из производственных помещений.
Категории потребителей аварийного освещения
Имеется три списка категорий потребителей. По ним ориентируются и в соответствии с ними устанавливают на таких объектах системы аварийного освещения:
- Первая категория — стратегические объекты, имеющие особую важность, персоналу которых небезопасно находиться в создавшихся условиях, а их работа направлена на обеспечение безопасности государства. Резервное освещение здесь аналогично рабочему.
- Вторая категория относится к тем предприятиям, где допускаются незначительные простои, но они ведут к массовому браку и нарушению работы других значимых и связанных с данным предприятием объектов.
- Третья категория. На таких объектах допустимо отсутствие электроэнергии в течение не более суток. Аварийное и эвакуационное освещение здесь допустимо запускать автоматически от аккумуляторов или дизельных генераторов.
На основании и в соответствии со сводом правил происходит и проектирование аварийного освещения.
NormaCS ~ Статьи ~ СП 256.1325800.2016 Пояснения к пунктам 5.1.3 и 5.1.5
- присутствие автономного источника электропитания в непредвиденных и необычных ситуациях;
- возможность включения аварийного освещения вручную или путем предусмотренного срабатывания сигнализации.
Требования к аварийному освещению
Система аварийного освещения должна оснащаться различными осветительными приборами и иметь соответствующее оборудование, подчиняясь своду правил.
Прежде всего это независимый от источника рабочего света самостоятельный источник питания аварийного освещения, который в состоянии обеспечивать работу не меньше 1 часа по следующим нормам:
В чем заключаются требования ПЭУ-7
Другие требования к оборудованию аварийного освещения
Требования к эвакуационному освещению антипанического характера (антипаническое освещение) исходят из того, что оно может быть установлено в случаях, если помещение имеет площадь более 60 кв. м.
Также предъявляются большие требования к аккумуляторным установкам, по которым они должны соответствовать своими характеристиками электротехническим (ГОСТ Р 50571.29-2009) и пожарным нормам (ГОСТ Р 53325-2012).
Не исключение из СП (свода правил) 52.13330.2011 и применение осветительных ламп. Они разрешены этим СП в таком виде:
- светодиодные источники света;
- люминесцентные лампы;
- разрядные лампы высокого давления, имеющие высокую степень реагирования на включение-выключение независимо от частоты и степени нагрева;
- обыкновенные лампочки (за неимением других).
Установка любого применяемого оборудования может быть добавлена в список при проектировании для аварийных режимов подачи электроэнергии, если это оборудование будет соответствовать нормам, правилам, технологическим требованиям и другим параметрам, определенных нормативно-правовой, технической документацией.
Какие Светильники Рекомендуется Применять Для Аварийного Освещения
В начале целесообразно проанализировать действующие нормативные документы, в которых содержатся требования к путям эвакуации и устройству на них аварийного освещения.
Аварийное освещение на путях эвакуации должно обеспечить возможность эвакуации людей в случае аварийного отключения рабочего освещения или при возникновении чрезвычайных ситуаций.
Для понимания, где именно следует предусмотреть аварийное освещение на путях эвакуации, необходимо обозначить на плане помещений эвакуационные выходы и пути эвакуации. Здесь имеется много неопределенностей и противоречий, вызванных различной трактовкой основополагающих терминов.
Положения 48 и 49 Статьи 2 Федерального Закона 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (в редакции Федерального закона от 10.07.2012 г. № 117-ФЗ) определяют эвакуационный выход и пути эвакуации, как:
48) эвакуационный выход — выход, ведущий на путь эвакуации, непосредственно наружу или в безопасную зону;
49) эвакуационный путь (путь эвакуации) — путь движения и (или) перемещения людей, ведущий непосредственно наружу или в безопасную зону, удовлетворяющий требованиям безопасной эвакуации людей при пожаре.
В Своде правил СП 52.13330.2011 «Естественное и искусственное освещение» эвакуационный выход и путь эвакуации определены как:
эвакуационный выход: Выход, предназначенный для эвакуации людей при чрезвычайных ситуациях.
путь эвакуации: Маршрут, предназначенный для эвакуации при чрезвычайной ситуации.
В ГОСТ Р 55842-2013 (ИСО 30061:2007 )«Освещение аварийное. Классификация и нормы»:
3.8 эвакуационный выход (emergency exit): Выход, предназначенный для
3.2 пути эвакуации (escape route): Пути для эвакуации людей в аварийной ситуации.
Основные требования к путям эвакуации содержатся в СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».

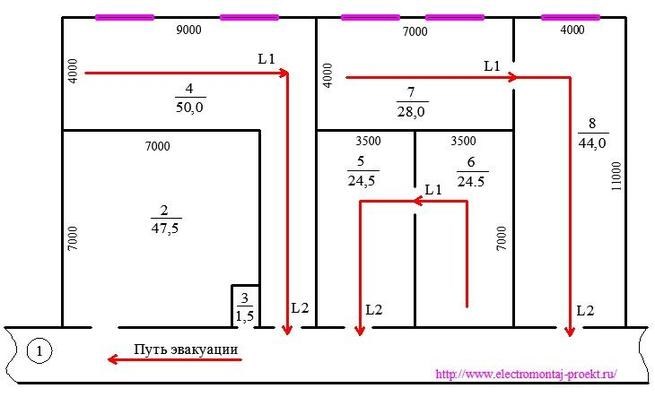

К сожалению, в приведенных нормативно технических документах отсутствуют однозначные указания, что следует относить к путям эвакуации, требующим устройства аварийного освещения в некоторых типах помещений. К таким помещениям можно отнести (см. Рис.1) помещения сложной формы (Г-образные), например, помещение 4 и проходные помещения – 5 и 6, 7 и 8.
На рисунке 1 показано несколько типов помещений (в числителе указан номер помещения, в знаменателе его площадь), из которых имеются выходы на путь эвакуации (в коридор). L1, L2 – путь эвакуации в пределах помещения.
Ниже рассмотрены «спорные» места нашей светотехники, возникшие в результате использования в нормативных документах неоднозначных определений терминов.
Смотрим на п. 4.2.1 и третий абзац п. 4.2.1.1 ГОСТ Р 55842-2013.
Требования к аварийному освещению на путях эвакуации
- перед каждым эвакуационным выходом;
- в коридорах и проходах по путям эвакуации;
- в местах изменения (перепада) уровня пола или покрытия;
- на лестницах каждый марш должен быть освещен прямым светом, особенно верхняя и нижняя ступени;
- в зоне каждого изменения направления пути;
- на пересечении проходов и коридоров;
- перед каждым пунктом медицинской помощи;
- в местах размещения средств экстренной связи;
- в местах размещения первичных средств пожаротушения;
- в местах размещения плана эвакуации;
- снаружи перед каждым конечным выходом из здания.
