Классификация помещений по электробезопасности согласно ПУЭ
Пыль также препятствует отводу тепла, покрывая корпуса электрооборудования или оседая на вентиляционных решетках. Это приводит к нарушению температурного режима работы, что может стать причиной серьезной аварии.
Кстати о чрезмерном тепле, это тоже деструктивный фактор, влияющий на электробезопасность. Высокая температура способствует раннему износу токоведущих элементов и разрушает их изоляционное покрытие. К чему это может привести, описывалось выше.
Активные химические вещества также относятся к факторам, представляющим опасность. При определенной концентрации в воздухе они практически «съедают» изоляцию с проводов, разрушают контакты коммутационного оборудования и образуют токопроводящие химические соединения.
Чтобы снизить влияние деструктивных факторов необходимо применять определенные меры, описанные в требованиях электробезопасности. С этой целью принята система классификации помещений по степени опасности, с подробным описанием нормативных требований к каждой группе.
Таблица N 7. Условия использования в работе электроинструмента и ручных электрических машин различных классов / КонсультантПлюс
- Наиболее надежный способ обеспечить электробезопасность во влажных помещениях – снизить рабочее напряжение электросети (в том числе и осветительной). Для этого используется понижающий трансформатор, который помимо своих основных функций обеспечивает еще и гальваническую развязку. Для помещений 2-го и 3-го класса ПУЭ предписывает напряжение в сети 12,0 В и 42,0 В, соответственно.
Классификация
Для повышения эффективности электробезопасности была разработана система классификации помещений по степени опасности. В соответствии с действующими нормами (см. ПУЭ п. 1.1.13) все виды помещений (бытовые, производственные, административные и т.д.) разделяют на три группы. Подробно о каждой из них будет рассказано ниже.
Первый класс – «помещения без повышенной опасности»
Эта группа включает в себя любой тип помещения, отвечающего следующим условиям:
- Низкая влажность, как правило, не превышающая 60,0%.
- Допускается наличие климатических систем, включая вентиляцию и отопление.
- Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.
- Температура воздуха до 30,0°С.
- Отсутствует выделение технологической пыли.
- В воздухе не присутствуют химически активные вещества.
То есть, в помещениях данной группы недопустимо наличие никаких деструктивных факторов, влияющих на понижение уровня электробезопасности. В качестве примера можно привести помещения в жилых, офисных, торговых и административных объектах.
При выполнении перечисленных выше условий, в данную категорию могут быть зачислены и производственные помещения, например, «чистые» цеха, где производятся электронные компоненты. На таких объектах создаются практически стерильные условия, поддерживается постоянная температура воздуха и заданный уровень влажности.
Второй класс – «Помещения с повышенной опасностью»
В эту группу может быть зачислено любое помещение, если присутствует хоть один из факторов опасности, присущих данному классу. Перечислим их:
- Повышенное содержание влаги в воздухе (свыше 75,0 %). Подробно с нормативами влажности можно ознакомить в ПУЭ (см. п. 1.1.8).
- Наличие большой концентрации токопроводящей пыли, образуемой в ходе технологического процесса.
- Покрытие пола проводит электроток (железобетон, металл, земля и т.д.).
- Температура воздуха не опускается ниже отметки 35,0°С. Допустимые нормы температурных режимов для различных классов помещений приводятся в ПУЭ (см. п. 1.1.10).
- Имеется угроза поражения электротоком при косвенном касании токоведущих элементов. Например, в результате пробоя изоляции на кожухе станка присутствует опасное напряжение, а рядом расположена заземленная металлическая конструкция (колона, балка, трубы и т.д.). При одновременном касании конструкции и кожуха рабочий окажется под смертельно опасным напряжением.
Под данную категорию попадает большая часть производственных и ремонтных цехов, а также некоторые складские помещения.
Третий класс – «Особо опасные помещения»
Существует три условия, по любому из которых помещению может быть причислена категория особой опасности, перечисли их:
- Высокая концентрация влаги, то есть, показания относительной влажности приближаются к 100,0%.
- Превышение допустимых норм концентрация в воздухе химически активных соединений, способных нанести вред электрооборудованию (разрушить электроизоляцию, контакты, токоведущие жилы и т.д.).
- В помещении более одного фактора из списка условий для второй категории опасности. Например, высокий уровень температуры (от 35,0°С) и влажности (75,0% и более).
ПУЭ. Раздел 7.
Электрооборудование специальных установок.
Требования настоящей главы являются взаимосвязанными. Следует иметь в виду, что частичное выполнение комплекса требований к электроустановкам зданий может привести к снижению уровня электробезопасности.
7.1.67. Заземление и защитные меры безопасности электроустановок зданий должны выполняться в соответствии с требованиями гл. 1.1 и дополнительными требованиями, приведенными в данном разделе.
7.1.68. Во всех помещениях необходимо присоединять открытые проводящие части светильников общего освещения и стационарных электроприемников (электрических плит, кипятильников, бытовых кондиционеров, электрополотенец и т.п.) к нулевому защитному проводнику.
7.1.69. В помещениях зданий металлические корпуса однофазных переносных электроприборов и настольных средств оргтехники класса I по ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности» должны присоединяться к защитным проводникам трехпроводной групповой линии (см. п. 7.1.36).
К защитным проводникам должны присоединяться металлические каркасы перегородок, дверей и рам, используемых для прокладки кабелей.
7.1.70. В помещениях без повышенной опасности допускается применение подвесных светильников, не оснащенных зажимами для подключения защитных проводников, при условии, что крюк для их подвески изолирован. Требования данного пункта не отменяют требований п. 7.1.36 и не являются основанием для выполнения электропроводок двухпроводными.
7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).
7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.
7.1.73. При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.
7.1.74. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.
7.1.75. Во всех случаях применение УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

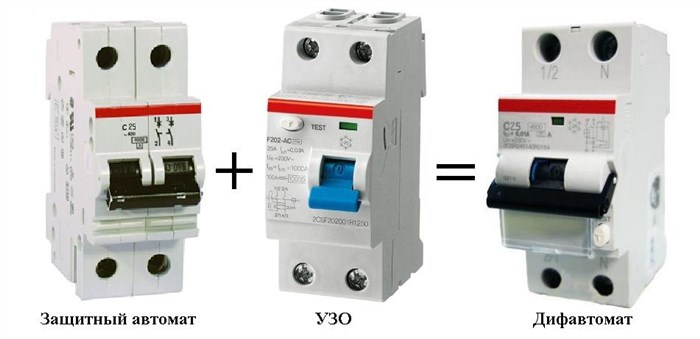

7.1.76. рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.
Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.
