Индикатор заряда автомобильного аккумулятора
Автомобильные аккумуляторы используются в машинах в качестве дополнительного источника электроэнергии:
Батарея аккумулятора состоит из связанных между собой элементов из шести штук. Норма ее напряжения соответствует 13,5 В, по 2,25 — на каждый элемент. При разряжении значение падает до 9 В и ниже. Данные показатели критические – 70%, они сигналят о том, что аккумулятор вышел из строя. Этого допускать нельзя.
Во время заметить приближающийся коллапс возможно только, если в салоне стоит индикатор заряда. А если в течение работы автомобиля он все время сигнализирует о разрядке – пора отправляться на техосмотр в автосервис.
На новых автомобилях с компьютерной начинкой, у водителя есть возможность контролировать показатели уровня заряжения аккумулятора. А для старых моделей автомобилей, лучшая альтернатива вольтметру это индикатор заряда аккумулятора. С этим прибором перед глазами всегда будет точная информация. Индикатор выполняет две важные функции одновременно. Он сообщает:
Такое устройство можно сконструировать легко своими руками, схема его простая, детали для сбора есть в магазинах.
Важно! Чем больше изношенность аккумулятора, тем меньшее количество времени он держит заряд, особенно зимой.
Зависимость температуры промерзания электролита от степени заряда аккумулятора

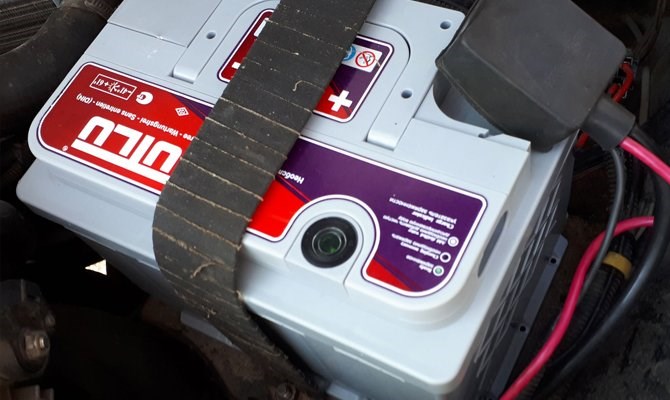

Что означает индикатор на аккумуляторе?
- Шарик (поплавок) зеленый – батарея заряжена хорошо. Он всплывает от 65% зарядки и выше.
- Глазок черный или красный – поплавок погрузился в электролит, а это означает, что плотность его понизилась. Батарею нужно срочно заряжать.
- Виден сам электролит (белый, желтый) через глазок – это сигнал, что понизился уровень электролита. Нужно добавить дистиллированной воды.
Общие причины постоянного горения лампы АКБ
- приводной ремень генератора ослаб, износился или порвался;
- перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
- нарушен контакт в разъёмных колодках монтажного блока;
- неисправность реле-регулятора;
- неисправность диодного моста;
- неисправность в цепи дополнительных диодов;
- обрыв в цепи подвода тока к электромагнитам ротора;
- нарушение контакта на клеммах аккумуляторной батареи;
- отсутствие питающего тока на выходе из генератора;
- износились щётки генератора;
- нет массы на отрицательном проводе.
При неработающем генераторе на сильном аккумуляторе автомобиль в дневное время сможет двигаться около 2,5–3 часов, если не включать фары, кондиционер, дворники, аудиосистему.
Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора
Лампочка иногда может загореться при включении сигнала поворота
Лампочка тухнет и горит в полнакала
Лампочка горит при увеличении оборотов
Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.
Лампочка загорается на холостом ходу
Лампочка периодически мигает при работе холодного двигателя
Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря. Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.
Загорается лампа контроля зарядки АКБ при включении фар
Лампочка загорается при включении фар
Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.
Лампочка продолжает гореть при выключенном зажигании
В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.
И лампочка горит, и зарядка идёт
В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.
Как выполнить диагностику без инструмента?

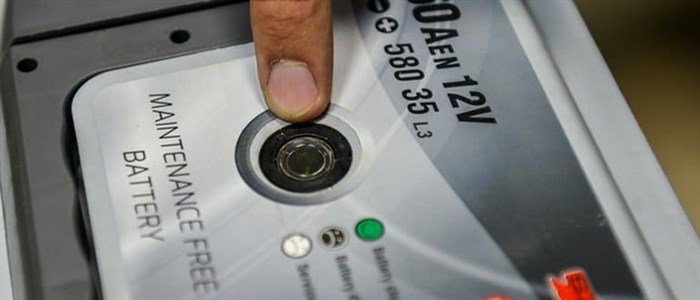

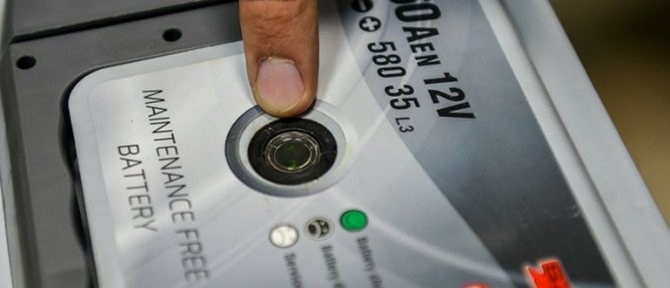

Цвет индикатора заряда АКБ при определенном его состоянии зависит от производителя. И хотя единого стандарта не существует, чаще всего в глазке можно увидеть следующие цвета:
- Зеленый — АКБ заряжен на 80—100%, уровень электролита в норме, плотность электролита выше 1,25 г/см3 (∓0,01 г/см3).
- Красный — уровень заряда ниже 60—80%, плотность электролита упала ниже 1,23 г/см3 (∓0,01 г/см3), но его уровень в норме.
- Белый или чёрный — уровень электролита упал, нужно долить воду и зарядить АКБ. Такой цвет также может указывать на низкий уровень заряда.
Точная информация о цвете индикатора и его значении содержится в паспорте батареи либо сверху на его этикетке.
Что означает черный глазок на аккумуляторе?
Черный глазок на аккумуляторе может появиться по двум причинам:

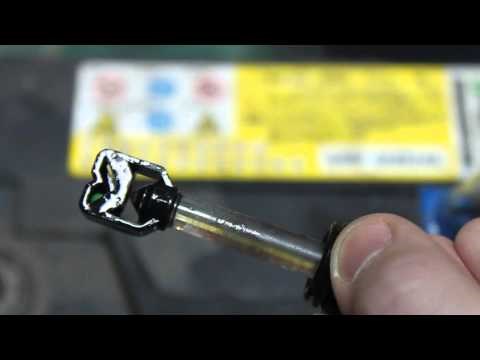

- Упала емкость АКБ. Этот вариант подходит для аккумуляторов, в индикаторе которых нет красного шарика. Из-за низкой плотности электролита зеленый шарик не всплывает, поэтому вы видите черный цвет нижней части трубки световода.
- Снизился уровень электролита — из-за низкого уровня кислоты ни один из шариков не может всплыть на поверхность. Если по инструкции в такой ситуации индикатор должен быть белым, значит он загрязнился продуктами распада пластин АКБ.
Каким цветом должен гореть индикатор зарядки аккумулятора
- «Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
- Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
- Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.
Почему не горит зеленый индикатор на аккумуляторе
В замешательство обычно впадают после воспроизведения полного цикла зарядки или долива воды. В первую очередь стоит отметить, что вот прямо сразу индикатор не должен высвечиваться зеленым цветом — это ведь не лампочка.
Но чаще всего проблема не всплывания зеленого шарика простая:
- необходимо подождать — электролит не успел перемешаться — на это может потребоваться несколько суток, при этом сама батарея будет работать;
- шарик застрял — попробуйте немного встряхнуть аккумулятор;
- искажение цвета — со временем пластины батареи несколько осыпаются и делают электролит мутным;
- закончился ресурс аккумулятора и пора его заменить.
Индикаторы аккумулятора Зверь и Тюмень
Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.
