Разводка электрики в квартире
Это первый вопрос, который приходит Вам в голову, когда Вы въезжаете в свою новую квартиру или у Вас намечается капитальный ремонт. Весь процесс выполнения разводки в квартире достаточно сложный, и может показаться немного запутанным. Чтобы этого избежать, мы постараемся в этой статье последовательно и простым языком рассказать всю очередность выполнения необходимых работ.
Сразу замечу, что в статье разобраны только самые общие вопросы связанные с разводкой электрики в квартире своими руками и предназначена она в первую очередь тем, кто далек от электромонтажа и хочет иметь общие представления, например, с чего начать, как рассчитать нагрузку и т.п. Более конкретные вопросы рассматриваются в других отдельных статьях. Итак, приступим.
Разводка электрики в новостройке своими руками может показаться невыполнимой задачей, однако если подойти к выполнению работ с умом, выполнять всё последовательно, то Вы увидите, что это не только не сложно, но и интересно.
Схема электропроводки в своей квартире
Самым первым шагом для выполнения работ по разводке электрики в квартире должно стать составление соответствующей схемы. Не подумайте что это формальность, это далеко не так, составление схемы носит глубоко практический характер. Ведь:
- во-первых, текущий ремонт, вряд ли будет у Вас последним, а лет через 10-15, Вы без схемы точно не вспомните, где и как проходит проводка.
- Во-вторых, составление схемы позволит Вам существенно сэкономить, со схемой Вы точно будете знать, сколько и какой проводки Вам нужно.
- В-третьих, наличие схемы электропроводки позволит Вам составить план к выполнению соответствующих работ.
- К тому же, с помощью схемы, Вы сможете более точно продумать дизайн своего жилища, и Вам не нужно будет дизайн подгонять под ремонт.
Итак, на плане своего дома, квартиры, Вы наносите места, где будут располагаться розетки, выключатели, электрооборудование, распределительный щиток и, конечно же, на план наносится сама электропроводка.
При составлении схемы, обязательно держите под рукой ПУЭ (Правила устройства электроустановок. Издание 7), эта небольшая книжечка даст Вам ответы на все Ваши вопросы.
Для составления схемы достаточно иметь чистые листы бумаги, линейку и карандаши. На плане Вашего жилища обозначьте стационарное электрооборудование и мебель, чем детальней, тем лучше. При этом, электрооборудование можете обозначить, например красным цветом, и мебель – серым.
Так, при составлении схемы, необходимо будет решить ряд вопросов, например: Каким способом будете осуществлять монтаж? Какой тип проводки будет использовать?
Вам нужно будет подобрать сечения проводов в зависимости от суммарной мощности ваших электроприборов, для этого можно использовать ПУЭ, или же таблицу 1.
Профессиональные электромонтажники составляют также однолинейную принципиальную электросхему, на которой удобно видеть связи всех электроустройств всего объекта на одном листе, от вводного автомата, до самых последних розеток и ламп.
Сборка электрощита, монтаж, подключение, схема сборки, правилаПеред тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Монтаж щитка для квартиры: схема, сборка, установка и подключение электрощитка Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты или модули , каждый из которых выполняет определённую функцию. Спрашивайте, я на связи!Электрический щиток в квартире — разводка проводов
Какие нужны материалы?
Также необходимо принять во внимание запас на соединение проводов, примерно 20см на розетку, светильник и по 50см каждой линии на распределительный щиток.

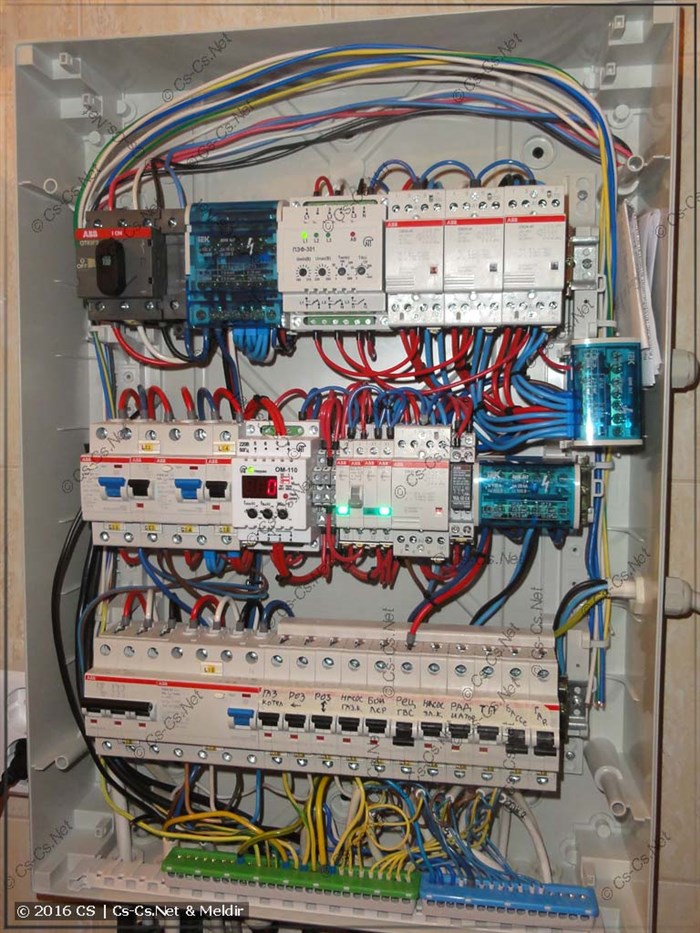

Электрощиток для квартиры
Кроме проводов, распределительных коробок, подрозетников, розеток, выключателей нужно будет приобрести электрощиток и сопутствующее к нему оборудование.
- Монтажная металлическая пластина (DIN-рейка) для крепления оборудования (часто идет в комплекте к корпусу щитка).
- Соединительные провода.
- Распределительные гребёнки.
- Вводной автомат, защищающий квартирую электропроводку.
- Электросчетчик (с актуальной поверкой).
- Автоматические выключатели для защиты от КЗ (короткого замыкания), если по каким-то причинам параметры тока изменились. Кроме того, при помощи автоматических выключателей можно отключать определённую группу оборудования.
- Так называемые УЗО (устройства защитного отключения) или диф.автоматы (совмещенный автоматические выключатели с УЗО). УЗО предназначаются для защиты при утечках тока.
Хорошим подспорьем в черчении схем будет программное обеспечение, например в программе «1-2-3 схема» можно собрать щиток и она автоматически начертит принципиальную однолинейную схему. Или можно воспользоваться аналогом от schneider-electric – программа «Rapsodie».
Как правильно сформировать группы потребителей
Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:
- мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
- двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
- в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
- для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
- то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².
Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.
Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.
Мнение экспертаIt-Technology, Cпециалист по электроэнергетике и электроникеЗадавайте вопросы "Специалисту по модернизации систем энергогенерации"Семь способов соединения проводов Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Спрашивайте, я на связи!Щит с автоматикой IPM для коттеджа (Поварово)
- все провода внутри щитка должны быть такого же сечения, как и вводной провод;
- любой модуль должен иметь вход вверху, выход — внизу;
- если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.
Заводим кабели в электрощит
Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.
Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.
